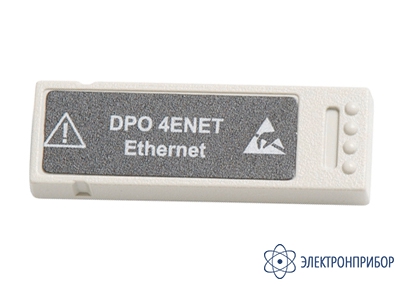

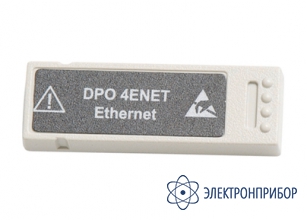

DPO4ENET — модуль анализа Ethernet
Код товара: 48364-
-
Производитель
Назначение модуля анализа Ethernet DPO4ENET:
Модуль анализа и запуска по сигналам шины Ethernet DPO4ENET позволяет осуществлять запуск по пакетам, передаваемым по шинам 10BASE-T и 100BASE-TX, 1 а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
Входы сигнала – любой канал 1 - 4, результат математической обработки, опорн. 1 - 4
- 10BASE-T и 100BASE-TX: запуск по разделителю начала кадра, MAC адресу, управляющей информации MAC Q-Tag, длине/типу MAC, заголовку IP, заголовку TCP, данным клиента TCP/IPv4/MAC, концу пакета, ошибке FCS (CRC);
- 100BASE-TX: время ожидания;
- MAC адрес – запуск по 48-битному адресу источника или приемника;
- Управляющая информация MAC Q-Tag – запуск по 32-битному значению Q-Tag;
- Длина/тип MAC – запуск по величине, которая ≤, <, =, >, ≥, ≠ указанному 16-битному значению или попадает в пределы или за пределы указанного диапазона;
- Заголовок IP – запуск по 8-битному значению IP протокола, адресу источника, адресу приемника;
- Заголовок TCP – запуск по порту источника, порту приемника, номеру последовательности и номеру Ack;
- Данные клиента TCP/IPv4/MAC – запуск по величине, которая ≤, <, =, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Можно указывать число байтов для запуска в пределах от 1 до 16. Варианты смещения байта – безразлично, 0-1499.
Рекомендуемые пробники – 10BASE-T: несимметричный или дифференциальный; 100BASE-TX: дифференциальный.
Подходит для осциллографов серии MDO/MSO/DPO4000.
-
-
Комплект поставки DPO4ENET
№ Наименование Количество 1 Модуль анализа Ethernet DPO4ENET 1 -
Совместимость с DPO4ENET
-
MDO4104B-3, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4104B-6, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4014B-3, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4034B-3, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4054B-3, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4054B-6, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4054-3, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4104-6, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4014-3, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4054-6, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4034-3, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
-
MDO4104-3, осциллограф смешанных сигналов с анализатором спектра
Снят с производства
Подобрать аналог
