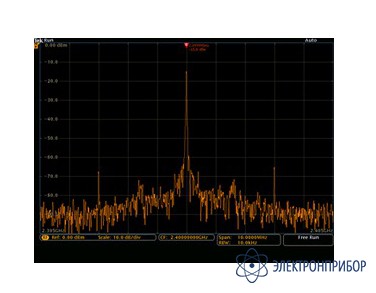

MDO4SA6 — опция анализатора спектра 6 ГГц

Код товара: 39130

  • Данная опция заказывается перед покупкой или устанавливается в сервисном центре с последующей калибровкой прибора.


  • Технические характеристики опции анализатора спектра 6 ГГц - MDO4SA6:

    Параметр Значение
    Полоса обзора 1 кГц – 6 ГГц
    Полоса обзора регулируется с кратностью шага 1-2-5
    Переменное разрешение = 1 % от следующей настройки полосы обзора
    Полоса разрешения Полоса разрешения для различных функций взвешивания (окон):
    Кайзера (по умолчанию): 20 Гц – 200 МГц
    Прямоугольное: 10 Гц – 200 МГц
    Хемминга: 10 Гц – 200 МГц
    Хеннинга: 10 Гц – 200 МГц
    Блэкмана-Харриса 20 Гц – 200 МГц
    Окно с плоской вершиной: 30 Гц – 200 МГц
    Настраивается с кратностью шага 1-2-3-5
    Коэффициент формы фильтра ПЧ (для окна Кайзера) Коэффициент формы по уровню 60 дБ/3 дБ: ≥ 4:1
    Опорный уровень Диапазон: от –140 до +30 дБм, шаг 1 дБм
    Диапазон входных сигналов Диапазон измерений по вертикали: от среднего уровня собственных шумов до +30 дБм
    Цена деления вертикальной шкалы от 1 дБ/дел. до 20 дБ/дел. с кратностью шага 1-2-5
    Положение по вертикали От -100 дел. до +100 дел
    Единицы измерения по вертикали ДБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА
    Отображаемый средний уровень шума (DANL)
    Диапазон частот:
    9 кГц – 50 кГц
    9 кГц – 50 кГц
    5 МГц – 400 МГц
    400 МГц – 3 ГГц
    3 ГГц – 4 ГГц
    4 ГГц – 6 ГГц    		 Отображаемый средний уровень собственных шумов:
    < -116 дБм/Гц (< -123 дБм/Гц, тип.)
    < -130 дБм/Гц (< -141 дБм/Гц, тип.)
    < -146 дБм/Гц (< -150 дБм/Гц, тип.)
    < -147 дБм/Гц (< -150 дБм/Гц, тип.)
    < -148 дБм/Гц (< -151 дБм/Гц, тип.)
    < -140 дБм/Гц (< -145 дБм/Гц, тип.)
    Отображаемый средний уровень шума при подключенном предусилителе TPA-N-PRE
    Диапазон частот:
    9 кГц – 50 кГц
    9 кГц – 50 кГц
    5 МГц – 400 МГц
    400 МГц – 3 ГГц
    3 ГГц – 4 ГГц
    4 ГГц – 6 ГГц    		 Отображаемый средний уровень собственных шумов:
    < -119 дБм/Гц (< -125 дБм/Гц, тип.)
    < -140 дБм/Гц (< -146 дБм/Гц, тип.)
    < -156 дБм/Гц (< -160 дБм/Гц, тип.)
    < -157 дБм/Гц (< -160 дБм/Гц, тип.)
    < -158 дБм/Гц (< -161 дБм/Гц, тип.)
    < -150 дБм/Гц (< -155 дБм/Гц, тип.)
    Паразитные составляющие
    Гармонические искажения 2​-го и 3​-го порядка (>100 МГц) < –60 дБн (< –65 дБн, тип.) при включенной автонастройке и уровне сигналов на 10 дБ ниже опорного уровня
    Гармонические искажения 2​-го и 3​-го порядка (от 9 кГц до 100 МГц) < –60 дБн (< –65 дБн, тип.) при включенной автонастройке, уровне сигналов на 10 дБ ниже опорного уровня и значении опорного уровня ≤ –15 дБм
    Интермодуляционные искажения 2​-го порядка (>200 МГц) < –60 дБн (< –65 дБн, тип.) при включенной автонастройке и уровне сигналов на 10 дБ ниже опорного уровня
    Интермодуляционные искажения 2​-го порядка (от 100 МГц до ≤ 200 МГц) < –57 дБн (< –60 дБн, тип.) при включенной автонастройке, уровне сигналов на 10 дБ ниже опорного уровня
    Интермодуляционные искажения 2​-го порядка (от 10 МГц до 100 МГц) < –55 дБн (< –65 дБн, тип.) при включенной автонастройке, уровне сигналов на 10 дБ ниже опорного уровня и значении опорного уровня ≤ –15 дБм
    Интермодуляционные искажения 3​-го порядка (>10 МГц) < –62 дБн (< –65 дБн, тип.) при включенной автонастройке, уровне сигналов на 10 дБ ниже опорного уровня и значении опорного уровня ≤ –15 дБм
    Интермодуляционные искажения 3​-го порядка (от 9 кГц до 10 МГц) < –62 дБн (< –65 дБн, тип.) при включенной автонастройке, уровне сигналов на 10 дБ ниже опорного уровня и значении опорного уровня ≤ –15 дБм
    Искажения АЦП < –60 дБн (< –65 дБн, тип.) при включенной автонастройке и уровне сигналов на 5 дБ ниже опорного уровня. Исключая искажения АЦП за счет наложения спектров
    Искажения АЦП за счет наложения спектров При (5 ГГц - Fвх.) и (8 ГГц - Fвх.): < –55 дБн (< –60 дБн, тип.) при включенной автонастройке и уровне сигналов на 5 дБ ниже опорного уровня
    Характеристики только для моделей с опцией SA6 Подавление ПЧ (для всех входных частот, за исключением частот от 1 до 1,25 ГГц и от 2 до 2,4 ГГц): < –55 дБн (тип.)
    Искажения ПЧ при (5 ГГц - Fвх.) для входных частот от 1 до 1,25 ГГц: < –50 дБн (тип.)
    Искажения ПЧ при (6,5 ГГц - Fвх.) для входных частот от 2 до 2,4 ГГц: < –50 дБн (тип.)
    Подавление помех от зеркального канала: < –50 дБн (для входных частот от 5,5 до 9,5 ГГц)
    Остаточные составляющие < –85 дБм (< –78 дБм на частотах 2,5 ГГц, 3,75 ГГц, 4,0 ГГц, 5,0 ГГц и тип. 6,0 ГГц,) для опорного уровня ≤ -25 дБм и при согласованной нагрузке по входу 50 Ом
    Абсолютная погрешность измерения уровня
    Погрешность измерения уровня мощности на центральной частоте. При отстройке от центральной частоты следует к абсолютной погрешности добавить погрешность в канале. Характеристики приведены для отношения с/ш > 40 дБ. < ±1,0 дБ (< ±0,5 дБ, тип.), при температуре от +18 до +28 °C, диапазон частот от 50 кГц до 6 ГГц, опорные уровни –25, –20, –15, –10, –5, 0, 5, 10 дБм
    < ±1,0 дБ, тип., при температуре от +18 до +28 °C, диапазон частот от 50 кГц до 6 ГГц, при любом опорном уровне
    < ±1,5 дБ, тип., при температуре от 0 до +50 °C, диапазон частот от 50 кГц до 6 ГГц, при любом опорном уровне
    < ±2,0 дБ, тип., при температуре от +18 до +28 °C, диапазон частот от 9 кГц до 50 кГц, при любом опорном уровне
    < ±3,0 дБ, тип., при температуре от +18 до 50 ℃, диапазон частот от 9 кГц до 50 кГц, при любом опорном уровне
    Характеристики канала Действительны при температуре от +18 до +28 °C
    Характеристики приведены для отношения с/ш >40 дБ
    Абсолютная погрешность измерения уровня (АП) и искажения в канале (ИК) при подключенном предусилителе TPA-N-PRE АП: < ±0,5 дБ, тип., при температуре от +18 до +28 °C, от 50 кГц до 6 ГГц, независимо от предусилителя.
    АП: < ±2,0 дБ, тип., при температуре от +18 до +28 °C, от 9 кГц до 50 кГц, независимо от предусилителя.
    АП: < ±2,3 дБ, тип., во всем рабочем диапазоне температур, независимо от предусилителя.
    ИК: 0,0 дБ
    Перекрёстные помехи в анализаторе спектра от каналов осциллографа
    Частота на входе ≤1 ГГц < -68 дБ от опорного уровня
    Частота на входе от 1 ГГц до 2 ГГц < -48 дБ от опорного уровня
    Фазовый шум на частоте 1 ГГц (немодулир. сигнал)
    1 кГц < –104 дБн/Гц (тип.)
    10 кГц < -108 дБн/Гц (< -111 дБн/Гц, тип.)
    100 кГц < -110 дБн/Гц (< -113 дБн/Гц, тип.)
    1 МГц < -120 дБн/Гц (< -123 дБн/Гц, тип.)
    Погрешность опорной частоты (суммарная) Суммарная погрешность: 1,6 x 10-6
    Учитывает погрешность за счет старения в течение года, погрешность калибровки опорной частоты и температурную нестабильность
    Действительно при проведении ежегодной калибровки, при температуре от 0 до +50 °C
    Погрешность измерения частоты с помощью маркера ±((1,6 x 10-6 x частота маркера) + (0,001 x полоса обзора + 2)) Гц
    Частота маркера при отношении (полоса обзора)/(разрешение по частоте) ≤ 1000:1
    Погрешность опорной частоты при отношении амплитуды маркера к уровню собственных шумов > 30 дБ
    Разрешение при измерении частоты 1 Гц
    Максимальный рабочий уровень входного сигнала
    Средняя долговременная мощность +30 дБм (1 Вт) для опорного уровня ≥ –20 дБм
    +24 дБм (0,25 Вт) для опорного уровня < –20 дБм
    Максимальный безопасный уровень постоянного напряжения ±40 Впост.
    Максимальная безопасная мощность (немодулир. сигнал) +32 дБм (1,6 Вт) для опорного уровня ≥ –20 дБм
    +25 дБм (0,32 Вт) для опорного уровня < –20 дБм
    Максимальная безопасная мощность (импульс) Пиковая мощность импульса +45 дБм (32 Вт)
    при длительности импульса <10 мкс, скважности <1 %, опорном уровне ≥ +10 дБм
    Максимальный рабочий входной уровень при подключенном предусилителе TPA-N-PRE
    Средняя долговременная мощность +30 дБм (1 Вт)
    Максимальный безопасный уровень постоянного напряжения ±20 Впост.тока
    Максимальная безопасная мощность (немодулир. сигнал) +30 дБм (1 Вт)
    Максимальная безопасная мощность (импульс) +45 дБм (32 Вт) при длительности импульса <10 мкс, скважности <1 %, опорном уровне ≥ +10 дБм
    Запуск по уровню мощности РЧ сигнала
    Диапазон частот 1 МГц - 3,75 ГГц; 2,75 ГГц - 4,5 ГГц; 3,5 ГГц - 6,0 ГГц
    Рабочий уровень амплитуды От 0 до –30 дБ от опорного уровня
    Диапазон амплитуды От +10 до –40 дБ от опорного уровня внутри диапазона от –65 до +30 дБм
    Генерация импульса минимальной длительности Длительность высокого уровня 10 мкс при минимальном времени установления низкого уровня 10 мкс
    Сдвиг фаз между РЧ и аналоговым каналами <5 нс
    Продолжительность захвата РЧ сигнала
    Полоса обзора:
    > 2 ГГц
    >1 ГГц ... 2 ГГц
    >800 МГц ...1 ГГц
    >500 МГц ...800 МГц
    >400 МГц ...500 МГц
    >250 МГц ...400 МГц
    >200 МГц ...250 МГц
    >160 МГц ...200 МГц
    >125 МГц ...160 МГц
    <125 МГц    		 Максимальное время захвата:
    5 мс
    10 мс
    20 мс
    25 мс
    40 мс
    50 мс
    80 мс
    100 мс
    125 мс
    158 мс
    Типы окон БПФ, коэффициенты и погрешность фильтра ПЧ
    Кайзера 2.23 0.90%
    Прямоугольное 0.89 2.25%
    Хемминга 1.30 1.54%
    Хеннинга 1.44 1.39%
    Блэкмана-Харриса 1.90 1.05%
    С плоской вершиной 3.77 0.53%
