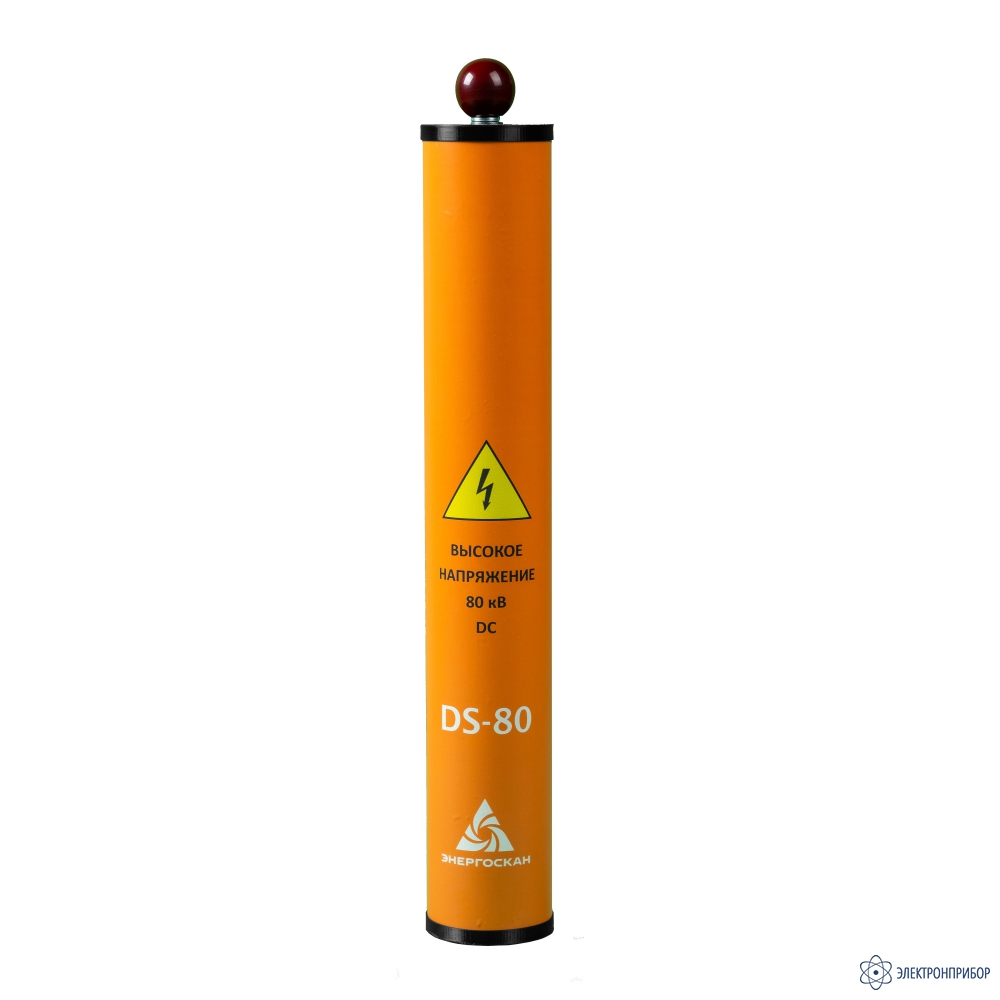

DS-80 — присоединительное устройство по напряжению

Код товара: 67907

    Описание присоединительного устройства по напряжению DS-80:

    Присоединительное устройство DS-80 – датчик для предварительного определения места повреждения (ОМП) методом колебательного разряда по напряжению (Decay). Устройство DS-80 применяется для предварительного ОМП с высоким пробивным напряжением.

    Для реализации метода колебательного разряда по напряжению необходимо совместное использования присоединительного устройства DS-80 c высоковольтной установкой постоянного напряжения (до 70 кВ постоянного напряжения) и рефлектометра, поддерживающего данный метод. Метод заключается в плавной подаче на кабельную линию постоянного напряжения от источника с подъемом уровня напряжения до пробоя изоляции в слабом месте. От места пробоя в кабельной линии начинается волновой колебательный процесс, который фиксируется рефлектометром через присоединительное устройство. Анализируя осциллограммы (графики) колебательного процесса, можно вычислить расстояние до места дефекта.

    Особенности присоединительного устройства по напряжению DS-80:

    • Реализация беспрожигового метода ОМП;
    • Возможность работы с различными высоковольтными установками и рефлектометрами;
    • Малые габариты и вес.

  • Технические характеристики присоединительного устройства по напряжению DS-80:

    Параметр Значение
    Постоянное (выпрямленное) входное напряжение от источника ≤ 70 кВ
    Выходное напряжение к измерительному прибору ≤ 50 В
    Масса 7,1 кг
    Высота 495 мм
    Диаметр 135 мм

  • Комплект поставки DS-80

    № Наименование Количество
    1 Присоединительное устройство DS-80 1
    2 Кабель заземления 1
    3 Паспорт 1
    4 Руководство по эксплуатации 1
