ГИ-2000/2 — генератор высоковольтный импульсный с функцией ИДМ

Код товара: 59303

    • Гарантия

      1 год

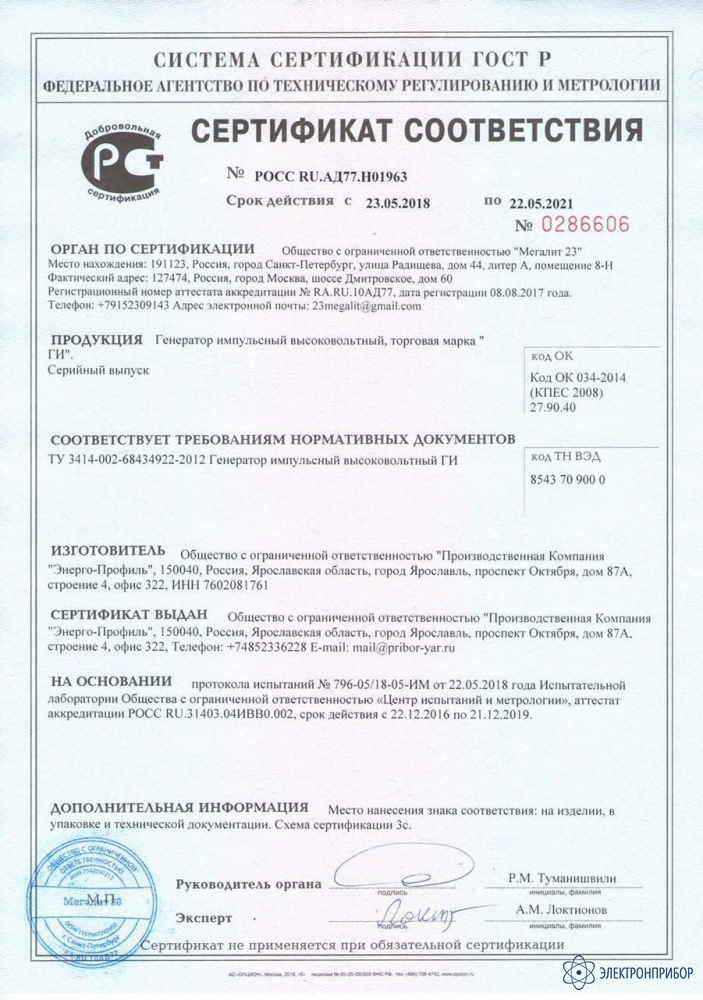

    Сертификаты

    Описание генератора высоковольтного импульсного с функцией ИДМ ГИ-2000/2:

    Генератор высоковольтный импульсный ГИ-2000 (исполнение 1 и 2) предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.

    В модификации ГИ-2000/2 дополнительно реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра.

    Генератор импульсный высоковольтный ГИ-2000/1 (ГИ-2000/2) позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.

    Модификация ГИ-2000/2 имеет встроенную систему задержки горения дуги, когда момент разряда искусственно затягивается на несколько миллисекунд и в месте повреждения образуется дуга. К генератору подключается рефлектометр (типа РЕЙС-305, РЕЙС-405 или аналогичные), сигнал которого отражается от дуги и прибор видит расстояние до места повреждения как КЗ. Оператор на экране видит расстояние от точки подключения до КЗ. Этот метод позволяет локализовать место повреждения и в дальнейшем вести точный поиск акустическим методом над локализованным участком трассы кабельной линии.

    Напряжение импульса разряда устанавливается оператором в диапазоне выбранной ступени 0…10 или 0...20 кВ вручную при помощи ЛАТРа.

    Контроль уровня напряжения импульса производится по индикатору напряжения.

    Периодичность импульсов может задаваться в диапазоне 1 импульс в 6…12 секунд или производиться вручную, нажатием на кнопку.

    Генераторы ГИ оснащены высоковольтным трансформатором «сухого» исполнения. По окончании работы встроенный замыкатель сникает заряд с конденсаторных батарей и кабельной линии через демпфирующий резистор.

    Генератор импульсный высоковольтный ГИ не является испытательным оборудованием и не подлежит метрологической аттестации.

  • Технические характеристики генератора высоковольтного импульсного с функцией ИДМ ГИ-2000/2:

    Параметр Значение
    Напряжение импульса (2 ступени) 0...10 кВ / 0...20 кВ
    Максимальная энергия импульса на каждой ступени 2000 Дж
    Тип трансформатора Многосекционный, "сухой"
    Разряд автоматический 6...12 с, ручной
    Встроенный адаптер дуги (ИДМ) В ГИ-2000/2
    Встроенный разряд емкостей Да
    Напряжение питания 220В, 50Гц
    Максимальный ток потребления 6,5А

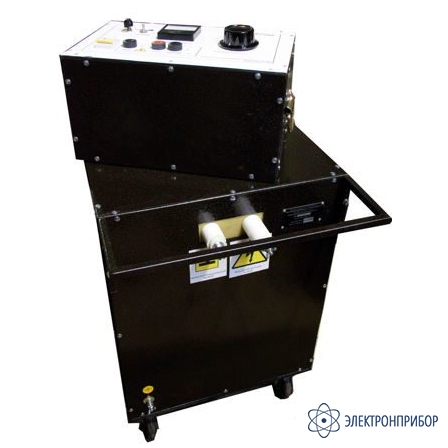

    Исполнение Пульт управления + силовой блок на колесах
    Габариты 600 х 510 х 650 мм
    Максимальная масса 100 кг

  • Комплект поставки ГИ-2000/2

    № Наименование Количество
    1 Пульт управления ГИ-2000 1
    2 Силовой блок ГИ-2000 1
    3 Кабель управления 1,5 м 1
    4 Кабель питания 1,8 м 1
    5 Кабель защитного заземления 2 м 1
