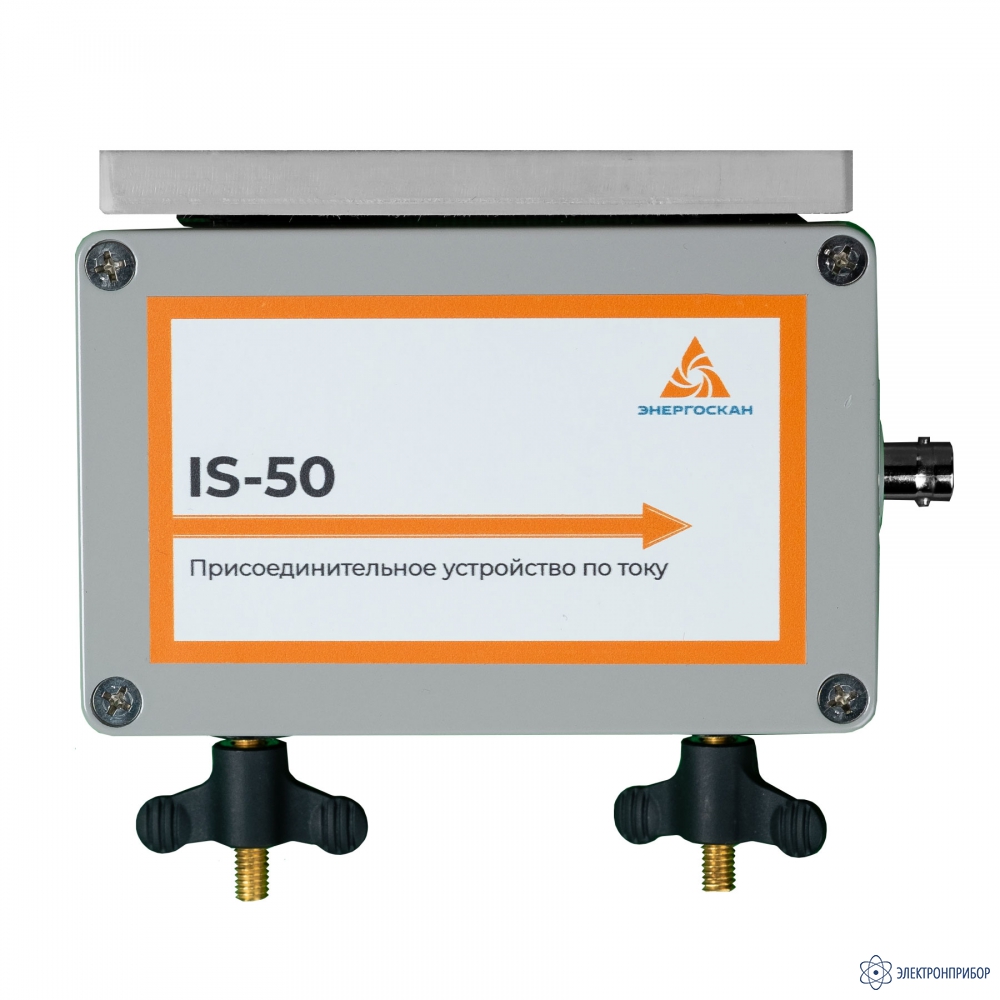

IS-50 — присоединительное устройство по току

Код товара: 67883

    Описание присоединительного устройства по току IS-50:

    Присоединительное устройство IS-50 – датчик для предварительного определения места повреждения (ОМП) методом колебательного разряда по току (ICM / ICE). Устройство IS-50 применяется для предварительного ОМП высокоомных повреждений. Для реализации метода колебательного разряда по напряжению необходимо совместное использование присоединительного устройства IS-50 с генератором высоковольтных импульсов (ударным генератором) и рефлектометром, поддерживающим данный метод.

    Метод заключается в подаче высоковольтных импульсов с «крутым» фронтом от генератора высоковольтных импульсов в поврежденный кабель. Высоковольтный импульс достигнув места пробоя вызовет волновой колебательный процесс генератор-линия, который записывается рефлектометром. Анализируя осциллограммы (графики) колебательного процесса, можно вычислить расстояние до места дефекта.

    Особенности присоединительного устройства по току IS-50:

    • Реализация беспрожигового метода ОМП;
    • Возможность работы с различными генераторами высоковольтных импульсов и рефлектометрами;
    • Простота подключения;
    • Малые габариты и вес.

  • Технические характеристики присоединительного устройства по току IS-50:

    Параметр Значение
    Импульсный входной ток ≤ 50 кА
    Выходное напряжение к измерительному прибору ≤ 50 В
    Габаритные размеры, мм 125 х 85 х 62
    Вес, не более, кг 1 кг

  • Комплект поставки IS-50

    № Наименование Количество
    1 Присоединительное устройство IS-50 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
