МИР-HVA-2000, МИР HVA 2000

Генераторы дуговых разрядов, генераторы ударных волн, генераторы высоковольтные импульсные, высоковольтные акустические

МИР HVA2000 — портативный генератор высоковольтных импульсов

Код товара: 70452
  • Портативный генератор высоковольтных импульсов МИР HVA2000 Портативный генератор высоковольтных импульсов МИР HVA2000 Портативный генератор высоковольтных импульсов МИР HVA2000 Портативный генератор высоковольтных импульсов МИР HVA2000

    • Производитель

      МИР

    Сертификаты

    Назначение портативного генератора высоковольтных импульсов МИР HVA2000:

    Портативный генератор высоковольтных импульсов МИР HVA2000 предназначен для точного ОМП кабеля акустическим методом, определения пробивного напряжения повреждения.

    Описание портативного генератора высоковольтных импульсов МИР HVA2000:

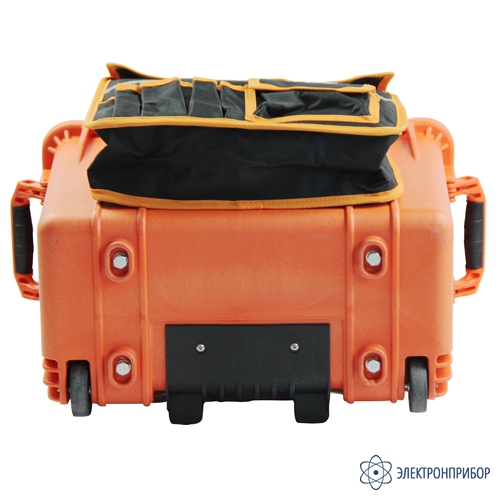

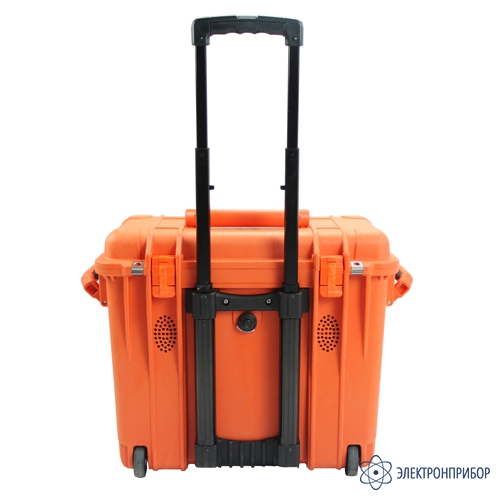

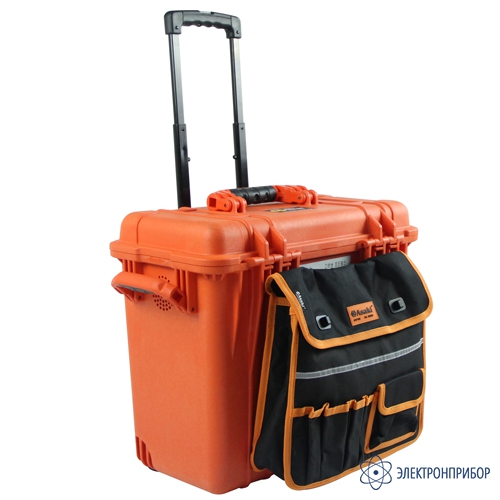

    Генератор высоковольтных импульсов МИР HVA2000 выполнен в защищенном пластиковом кейсе на колесах и ручкой для транспортировки. Массогабаритные характеристики генератора позволяют транспортировать устройство одним сотрудником даже в самые труднодоступные места. В комплекте с рефлектометром МИР305 и присоединительным устройством МИР MIM, МИР HVA2000 позволяет осуществлять предварительное ОМП кабеля беспрожиговыми методами: импульсно-дуговым и колебательного разряда по току и напряжению.

    Преимущества портативного генератора высоковольтных импульсов МИР HVA2000:

    • Компактное исполнение в ударопрочном кейсе, вес всего 25 кг;
    • Выходное напряжение до 36 кВ;
    • Мощность импульса до 2000 Дж;
    • Возможность реализации беспрожиговых методов;
    • Автоматический разряд накопленной энергии;
    • Высоковольтный изолированный кабель для подключения.

    Режимы работы портативного генератора высоковольтных импульсов МИР HVA2000:

    • Выход постоянного (выпрямленного) напряжения;
    • Одиночный импульсный разряд;
    • Периодический импульсный разряд (периодичность 5 секунд).

    Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

    Акустический метод точного ОМП кабеля реализуется путем совместного использования генератора высоковольтных импульсов МИР HVA2000 и акустического приемника МИР digiPro. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).

    Генератор МИР HVA2000 выдает импульсное напряжение, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.

  • Технические характеристики портативного генератора высоковольтных импульсов МИР HVA2000:

    Параметр Значение
    Выходное импульсное напряжение 0-32 кВ
    Выходное постоянное напряжение 0-36 кВ
    Время непрерывной работы в импульсном режиме при максимальном напряжении 30 мин
    Максимальная энергия импульса 2000 Дж
    Емкость конденсатора 4 мкФ
    Диапазон рабочих температур -10... +40 0С
    Относительная влажность 5-90 %
    Напряжения питания частотой 50 Гц  220 В
    Потребляемая мощность не более  2 кВт
    Габаритные размеры 400 х 460 х 300 мм
    Масса 20 кг

  • Комплект поставки МИР HVA2000

    № Наименование Количество
    1 Портативный генератор высоковольтных импульсов МИР HVA2000 в кейсе 1
    2 Сумка для кабелей на кейсе 1
    3 Испытательный кабель 1
    4 Кабель заземления 1
    5 Кабель питания 1
    6 Руководство по эксплуатации 1
    7 Паспорт 1

  • Дополнительная комплектация МИР HVA2000
