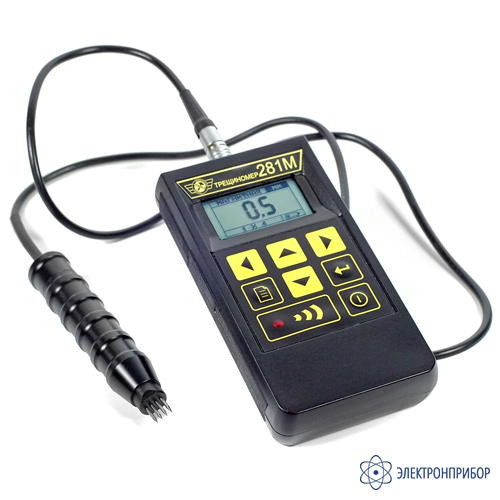

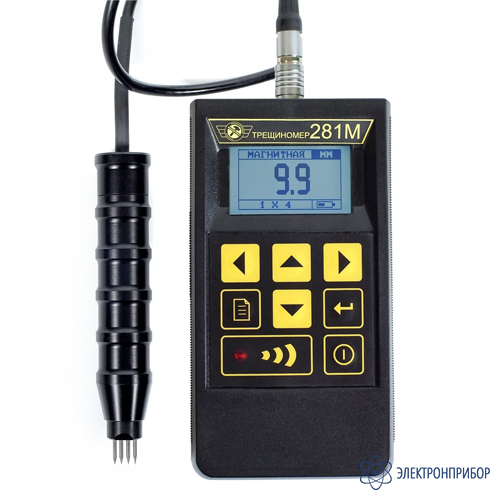

281М-M — трещиномер электропотенциальный портативный
Код товара: 60071-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
92789-24 до 06.08.2029
Назначение трещиномера электропотенциального портативного 281М-M:
Трещиномер 281М-М - это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из различных металлов и сплавов (включая нержавейку, дюраль, титан), предварительно обнаруженных каким-либо другим методом.
В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и намного точнее определить глубину трещины, чем при традиционных методах контроля (ультразвуковом и вихретоковом).
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитно-порошковым, вихретоковым, капиллярным и другими.
Типовые объекты контроля:
- валы, валки, прокатные станы;
- трубы, трубопроводы, нефте-газопроводы;
- сосуды давления;
- объекты энергетического производства;
- детали конструкций, машин и механизмов.
Трещиномер 281М-М соответствует требованиям технического регламента таможенного союза — ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Система менеджмента качества применительно к производству приборов и преобразователей на предприятии «Машпроект» соответствует требованиям ГОСТ Р ИСО 001-2015 (ISO 9001:2015).
Преимущества трещиномера электропотенциального портативного 281М-M:
- Контроль изделий из ферромагнитных и неферромагнитных материалов.
- В памяти прибора имеются шкалы на магнитные стали (СТ 20), аустенитные стали (Х18Н10Т), алюминиевые сплавы (Д16Т).
- Широкий диапазон измерений – от 0,5 до 100,0 мм.
- Малое влияние электромагнитных свойств материала на результат измерения.

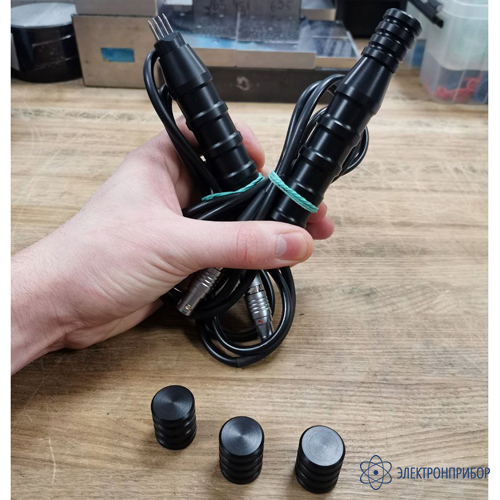

- Прибор оснащен преобразователями различной конструкции для контроля изделий самой сложной конфигурации.
- Подвижные подпружиненные контактные электроды преобразователя позволяют производить измерения на криволинейных поверхностях.
- Интуитивный русско-язычный интерфейс обеспечивает работу оператора по принципу «ВКЛЮЧИ И РАБОТАЙ».
- В комплект поставки входит контрольный образец с имитацией трещины.
Особенности эксплуатации трещиномера электропотенциального портативного 281М-М:
Трещиномер 281М-М предназначен для применения в полевых, цеховых и лабораторных условиях.
Требования к контролируемому изделию:
- Шероховатость поверхности – не выше 40 Rz;
- Стабильный электрический контакт с электродами датчика.
Подготовка к измерениям с помощью трещиномера 281М-М:
1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на контрольном образце.
В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора.
Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.
2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце и на изделии:
- область бездефектного участка (для снятия показаний «нуля»)
- контролируемую область трещины.

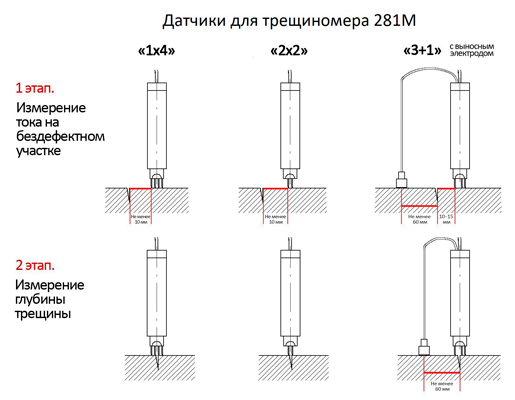

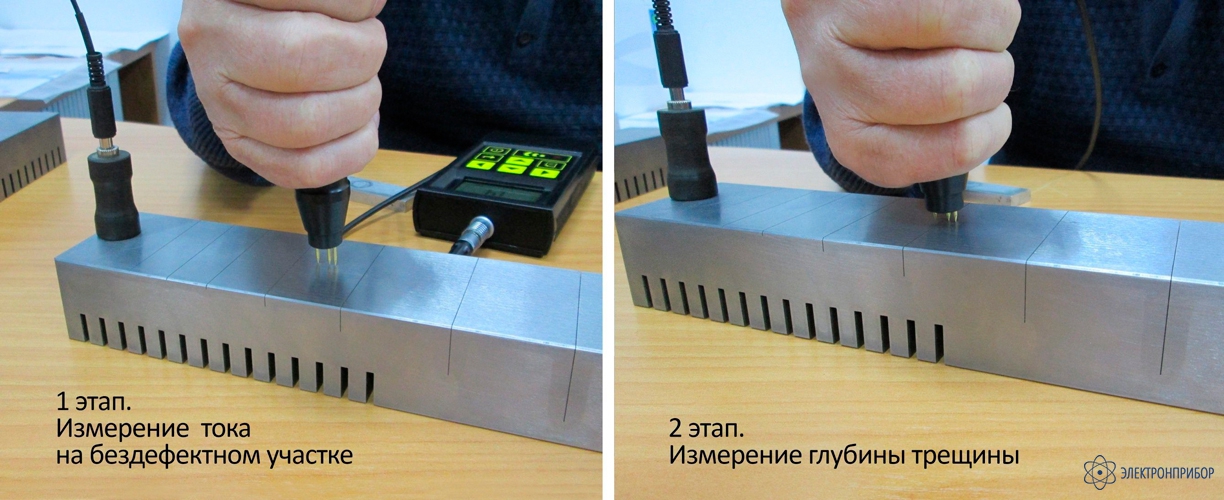

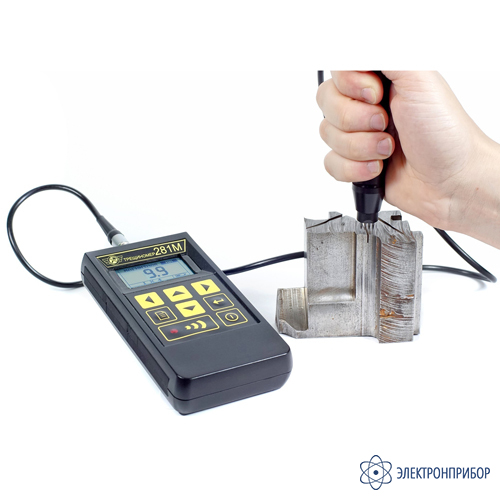

Измерение глубины трещины выполняется в два этапа:
1) На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины.

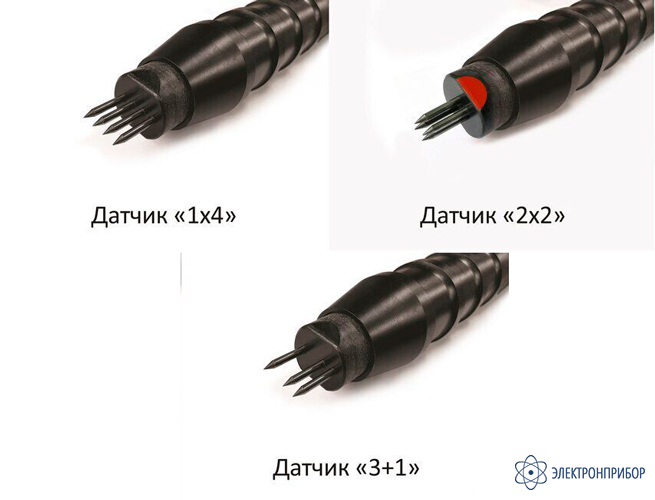

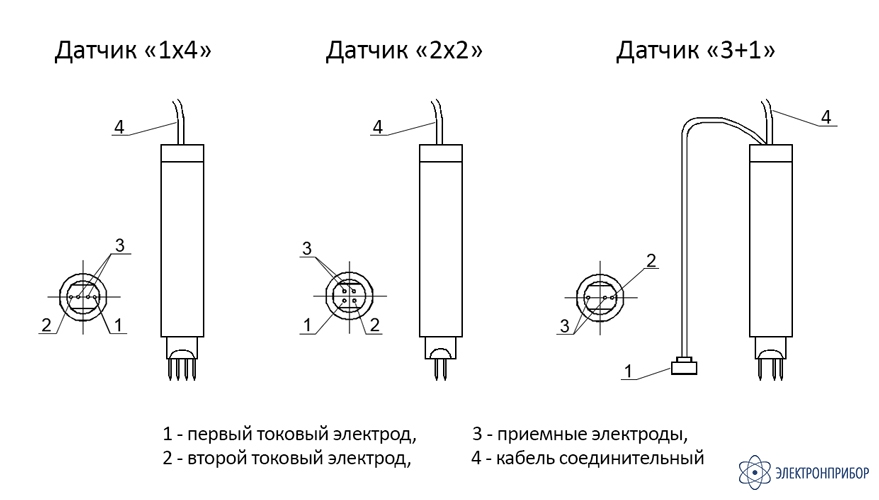

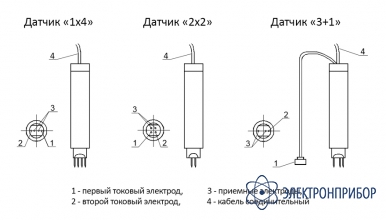

- Измерение преобразователями 1х4 и 2х2 проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.
- Первый токовый электрод преобразователя 3+1 должен находится на расстоянии не менее 60 мм от трещины, а ближайший приемный электрод на расстоянии 10-15 мм от трещины.
Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.
Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).
2) На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.
На экране прибора появится результат измерения глубины трещины в миллиметрах.
-
-
Технические характеристики трещиномера электропотенциального портативного 281М-M:
Параметр Значение Диапазон измерения глубины трещин 0,5 - 30 мм Диапазон оценки глубины трещины 30 - 100 мм Погрешность измерений +(0,1h+0,2 мм), где h-глубина трещины Максимальное раскрытие трещины до 3,5 мм (в зависимости от конструкции датчика) Минимальная протяженность трещины 5 глубин трещин, не менее 3 мм Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой не менее 4 мм Питание аккумулятор емкостью 3,6 В и не менее 1,1 А/ч Подсветка дисплея есть Автоматическое выключение прибора есть Диапазон рабочих температур +5 ... +40 °С Размеры электронного блока 150х80х30 мм Масса прибора 400 г -

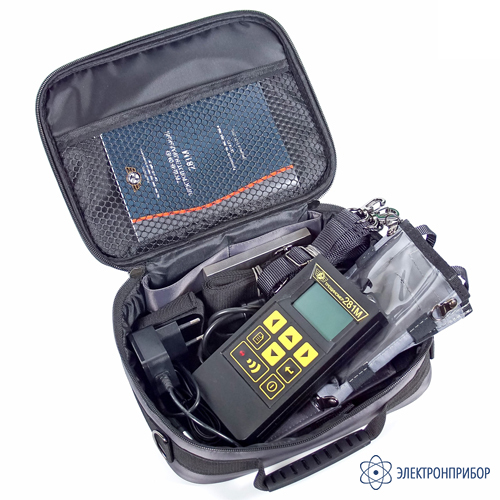

Комплект поставки 281М-M

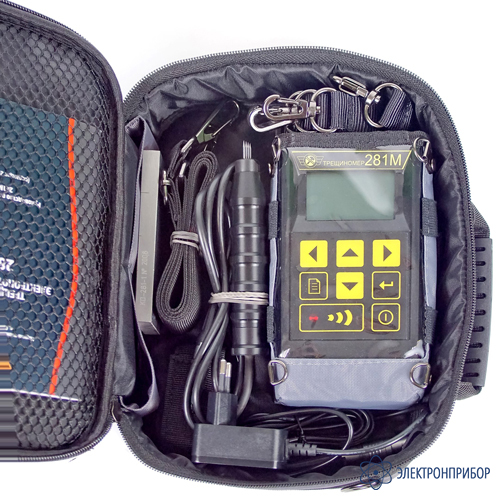

№ Наименование Количество 1 Электронный блок трещиномера со встроенным аккумулятором 1 2 Датчик 1х4 (4 электрода в ряд) с кабелем 1 3 Контрольный образец КО-281М-1 1 4 Зарядное устройство 1 5 Чехол и манжета для закрепления прибора на груди (руке) 1 6 Руководство по эксплуатации (совмещено с паспортом) 1 7 Свидетельство о калибровке 1 8 Сумка для переноски и хранения 1 -
