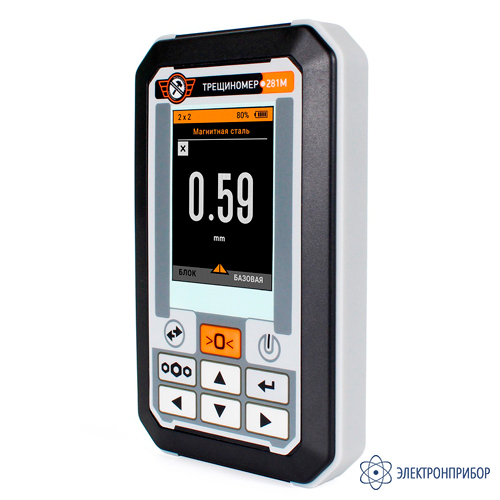

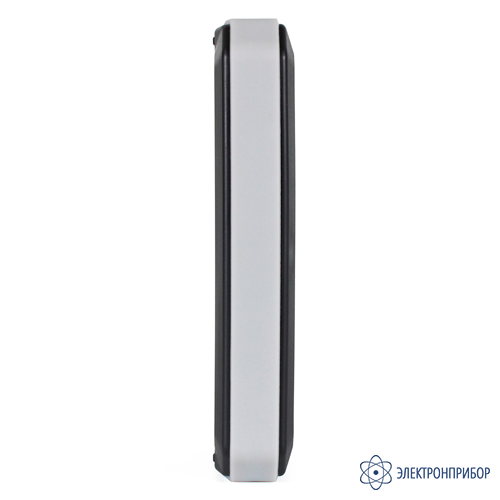

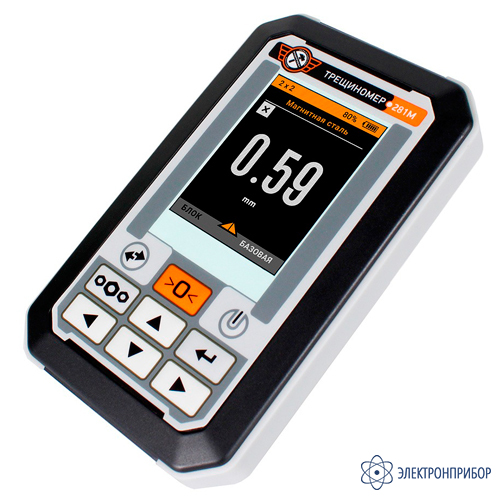

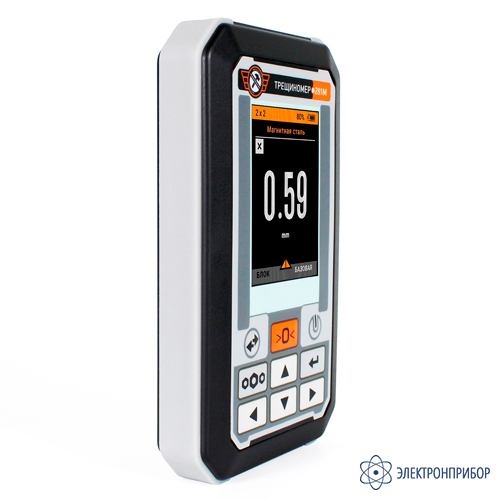

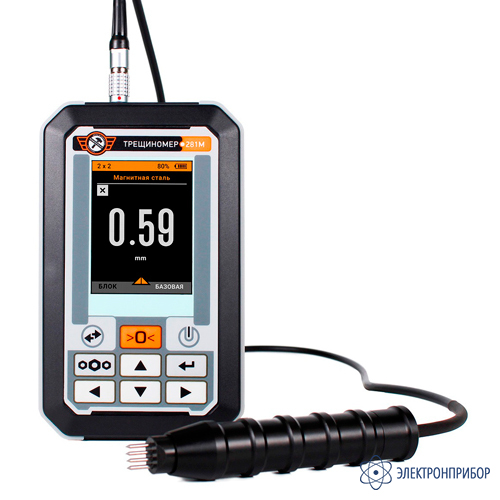

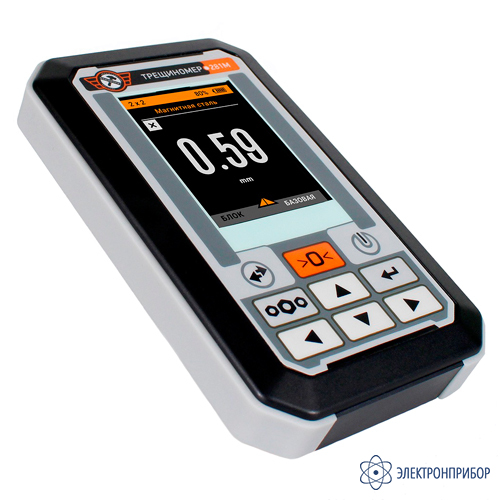

281М-С — трещиномер электропотенциальный портативный

Код товара: 81471
  • 92789-24
    2 варианта исполнения

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      92789-24 до 06.08.2029

    Назначение трещиномера электропотенциального портативного 281М-С:

    Трещиномер 281М-С — это высокоточный прибор, предназначенный для измерений глубины дефектов в виде трещин на поверхности деталей из металлов. Прибор обеспечивает измерение глубины трещин, выходящих на поверхность изделий изготовленных из ферромагнитный, неферромагнитных материалов и из алюминия.

    В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и точно измерить глубину трещины от 0,5 до 100 мм. С помощью токовых электродов в области измеряемого дефекта пропускается постоянный ток частотой 1 кГц. С помощью приемных электродов и электронного блока определяется напряжение, возникающее в результате прохождения тока по стенкам дефекта, которое пропорционально глубине дефекта.

    Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.

    Трещиномер 281М-С соответствует требованиям технического регламента таможенного союза — ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Система менеджмента качества применительно к производству приборов и преобразователей на предприятии «Машпроект» соответствует требованиям ГОСТ Р ИСО 001-2015 (ISO 9001:2015).

    Главные отличия трещиномера электропотенциального портативного 281М-С от трещиномера 281М-М:

    • Новый ударопрочный корпус с защитой от попадания влаги.
    • Для удобства работы имеется возможность создания дополнительных конфигураций и калибровок по образцами заказчика.
    • Яркий цветной дисплей с высоким контрастом облегчает считывание показаний.
    • Возможность организовать архив данных в виде именных блоков результатов измерений, с возможностью передачи данных на компьютер для их последующей обработки.

    Типовые объекты контроля трещиномера электропотенциального портативного 281М-С:

    • валы, валки, прокатные станы;
    • трубы, трубопроводы, нефте-газопроводы;
    • сосуды давления;
    • объекты энергетического производства;
    • детали конструкций, машин и механизмов.

    Преимущества трещиномера электропотенциального портативного 281М-С:

    • Преобразователь 1х4 входит в штатный комплект поставки 281М-С, в комплект 281М-С «Максимум» входят три преобразователя 1х4, 2х2, 3+1.​
    • Прибор поставляется в надежном ударопрочном кейсе, что обеспечивает его защиту.
    • В комплект прибора входит мера моделей дефектов КО-281 (рег. № 84019-21) из материала по выбору заказчика (ферромагнитный, неферромагнитный, алюминий).
    • Подвижные подпружиненные электроды оптимально подходят для измерений на криволинейных и неровных поверхностях.
    • Установка границ контроля и цветовая сигнализация о выходе результата измерения за эти границы.
    • Усреднение сигнала при снятии нуля обеспечивает стабильный и точный результат измерений.
    • Контроль изделий из ферромагнитных и неферромагнитных материалов.
    • В памяти прибора имеются шкалы на магнитные стали (СТ 20), аустенитные стали (Х18Н10Т), алюминиевые сплавы (Д16Т).
    • Широкий диапазон измерений – от 0,5 до 100,0 мм.
    • Малое влияние электромагнитных свойств материала на результат измерения.

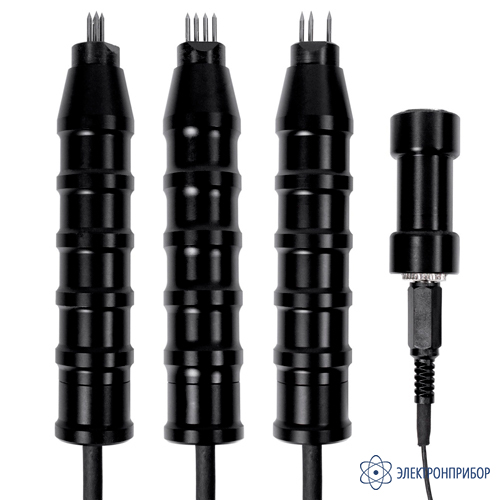

    Преобразователи трещиномера электропотенциального портативного 281М-С:

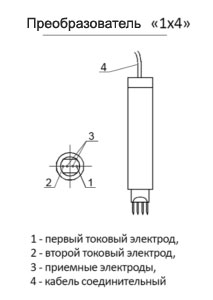

    Схема преобразователя Тип Конструкция Диапазон измерений глубины трещин Особенности
    1х4 4 электрода размещены в 1 ряд от 0,5 до 30 мм Наиболее универсальный преобразователь. Входит в штатный комплект поставки.

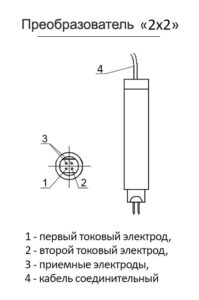

    2х2 4 электрода размещены в 2 ряда от 0,5 до 20 мм Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); работа на поверхности с близким расположением трещин.
    3+1 4 электрода:
    - 3 размещены в 1 ряд

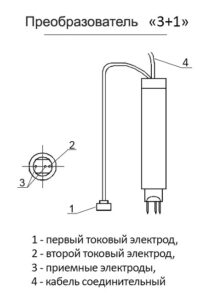

    - 1 токовый электрод вынесен    		 от 0,5 до 30 мм Преобразователь с выносным токовым электродом. Контроль изделий из ферромагнитных материалов (стали, чугуны). Чаще применяется для контроля глубоких трещин.

    Особенности эксплуатации трещиномера электропотенциального портативного 281М-С:

    Трещиномер 281М-С предназначен для применения в полевых, цеховых и лабораторных условиях.

    Требования к контролируемому изделию:

    • Шероховатость поверхности – не выше 40 Rz;
    • Стабильный электрический контакт с электродами датчика.

    Подготовка к измерениям с помощью трещиномера 281М-С:

    1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на контрольном образце.

    В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора.

    Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.

    2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце и на изделии:

    • область бездефектного участка (для снятия показаний «нуля»)
    • контролируемую область трещины.

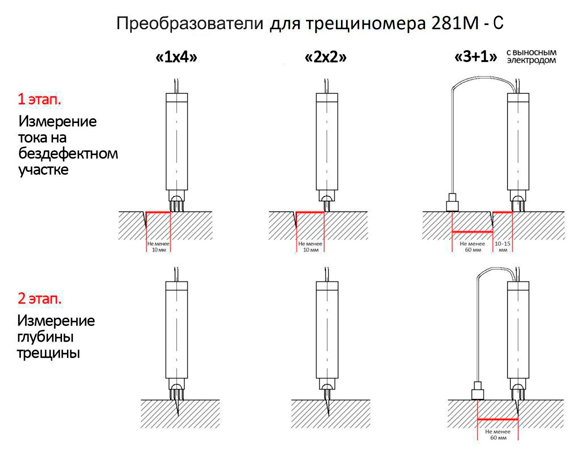

    Измерение глубины трещины выполняется в два этапа:

    1) На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины.

    • Измерение преобразователями 1х4 и 2х2 проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.
    • Первый токовый электрод преобразователя 3+1 должен находится на расстоянии не менее 60 мм от трещины, а ближайший приемный электрод на расстоянии 10-15 мм от трещины.

    Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.

    Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).

    2) На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.

    На экране прибора появится результат измерения глубины трещины в миллиметрах.

  • Технические характеристики трещиномера электропотенциального портативного 281М-С:

    Параметр Значение
    Диапазон измерения глубины трещин:
    - преобразователь 1х4
    - преобразователь 2х2
    - преобразователь 3+1
    от 0,5 до 30 мм
    от 0,5 до 20 мм
    от 0,5 до 30 мм
    Диапазон оценки глубины трещины до 100 мм
    Погрешность измерений ± (0,2 + 0,1×h), где h-глубина трещины
    Максимальное раскрытие трещины до 3,5 мм в зависимости от конструкции датчика
    Минимальная протяженность трещины 5 глубин трещин, не менее 3 мм
    Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой не менее 4 мм
    Аккумулятор литий-полимерный (Li-Pol) 2300 мАч, 3,7 В
    Цветной дисплей есть
    Автоматическое выключение прибора есть
    Диапазон рабочих температур -5...+40 °С
    Размеры преобразователя, не более 200х40 мм
    Размеры электронного блока, не более 150х80х30 мм
    Масса прибора 500 г

  • Комплект поставки 281М-С

    № Наименование 281М-С 281М-С комплект «Максимум»
    1 Электронный блок трещиномера со встроенным аккумулятором 1 1
    2 Преобразователь 1х4 (4 электрода в ряд) с кабелем 1 1
    3 Преобразователь 2х2 - 1
    4 Преобразователь 3+1 - 1
    5 Контрольный образец КО-281М-1 1 1
    6 Зарядное устройство 1 1
    7 Руководство по эксплуатации (совмещено с паспортом) 1 1
    8 Кейс для переноски и хранения 1 1
    9 Мера моделей дефектов КО-281 - 1

  • Дополнительная комплектация 281М-С
