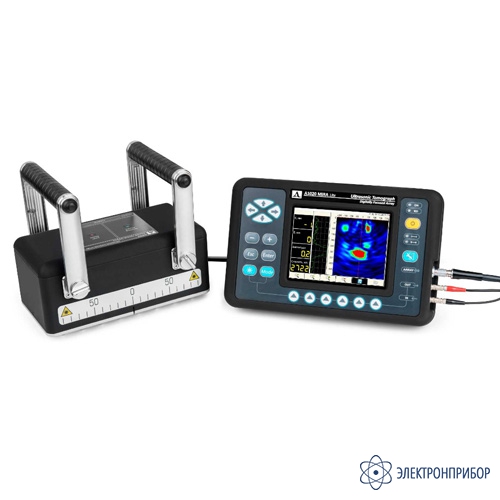

А1020 MIRA Lite — низкочастотный ультразвуковой томограф

Код товара: 53692
  • Описание низкочастотного ультразвукового томографа А1020 MIRA Lite:

    Компактный, легкий и удобный в использовании ультразвуковой томограф А1020 MIRA Lite с визуализацией внутренней структуры бетона при одностороннем доступе.

    Назначение низкочастотного ультразвукового томографа А1020 MIRA Lite:

    • Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня;
    • Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм;
    • Исследование внутренней структуры колонн диаметром от 500 мм;
    • Контроль фундаментов и перекрытий в монолитных конструкциях;
    • Контроль объектов с криволинейными поверхностями;
    • Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях;
    • Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм;
    • Определение толщины защитного слоя и глубины залегания арматуры;
    • Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах;
    • Измерение толщины объекта контроля при одностороннем доступе.

    Особенности низкочастотного ультразвукового томографа А1020 MIRA Lite:

    • Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц
    • Улучшенная чувствительность в ближней зоне
    • Высокая точность измерений и чувствительность прибора к различным отражателям
    • Размеры обнаруживаемых несплошностей: от Ø10 мм – цилиндрический образ дефекта, от Ø 25 мм – сферический образ дефекта;
    • Малогабаритная антенная решетка для длительной работы на объекте
    • Новый тип износостойких СТК преобразователей с безжидкостным контактом
    • Защита преобразователей от грязи и пыли благодаря прочной мембране
    • Чехол для удобного крепления электронного блока на поясе оператора.

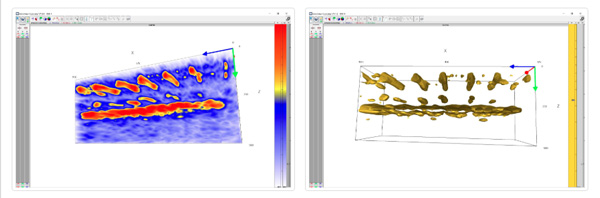

    3D программное обеспечение INTROVIEW:

    Комплексная оценка внутренней структуры благодаря 3D изображению объекта.

    Режимы работы с 3D-изображением:

    • Изометрическая поверхность;
    • Текстурное отображение;
    • Максимальная проекция;
    • Режимы работы с 2D-изображением: Панорамный B-, C-, В-Скан;
    • Плоскость сечения / объемный строб;
    • Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).

    Режимы работы низкочастотного ультразвукового томографа А1020 MIRA Lite:

    Томограф A1020 MIRA Lite два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора. В процессе работы можно выбирать различные виды представления данных на экране томографа в зависимости от установленного режима.

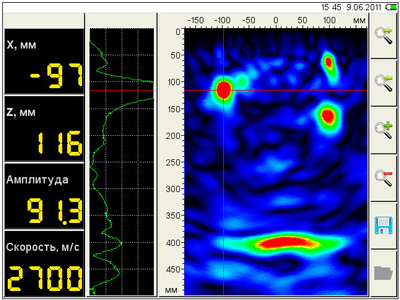

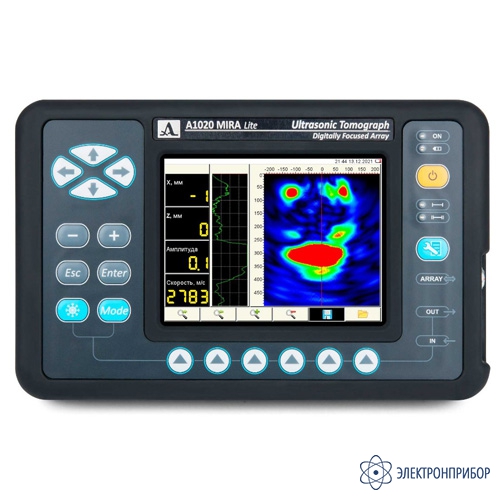

    Режим «ОБЗОР»

    Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-Скан в режиме реального времени с частотой смены кадров до 10 Гц.

    Дополнительно в данном режиме возможно:

    • Автоматическое определение скорости распространения ультразвуковой волны;
    • Измерение координат и уровней образов в томограмме;
    • Измерение толщины объекта контроля;
    • Сохранение и просмотр В-Сканов;
    • Просмотр А-Сканов.

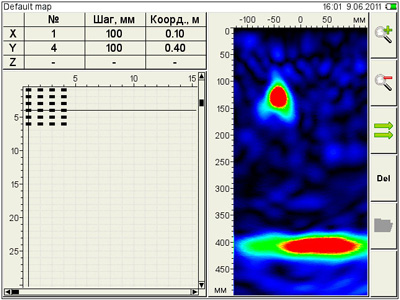

    Режим «КАРТА»

    Режим предназначен для формирования массива данных в форме набора В-Сканов объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой В-Скан.

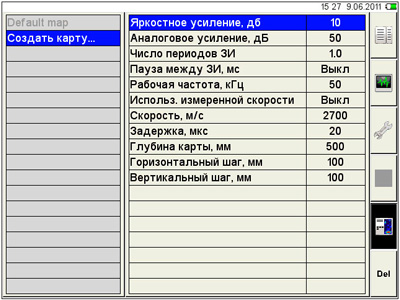

    Режим «НАСТРОЙКА»

    Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля.

  • Технические характеристики низкочастотного ультразвукового томографа А1020 MIRA Lite:

    Параметр Значение
    Количество преобразователей в антенной решетке 32 (8 групп х 4 элемента)
    Диапазон измеряемых толщин 10 - 1000 мм
    Диапазон устанавливаемых скоростей ультразвука 1 000 - 10 000 м/с
    Диапазон рабочих частот 10 - 100 кГц
    Номинальная частота преобразователя 50 кГц
    Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм ±(0,05∙Н+10), где
    Н измеряемая глубина
    Источник питания аккумулятор
    Номинальное значение напряжения аккумулятора 11,2 В
    Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее 10 часов
    Класс защиты IP54
    Габаритные размеры электронного блока, не более 260x166x80 мм
    Габаритные размеры антенной решетки, не более:
    - без ручек
    - с горизонтальным расположением ручек
    - с вертикальным расположением ручек

    220х129х99 мм
    376х167х99 мм
    220х184х167 мм
    Масса электронного блока прибора с аккумулятором, не более 1,9 кг
    Масса антенной решетки, не более 3,1 кг
    Средний срок службы, не менее 5
    Условия эксплуатации:
    - температура воздуха
    - относительная влажность воздуха при температуре плюс 35°С, не выше

    от -10 до +50 ºC
    95%

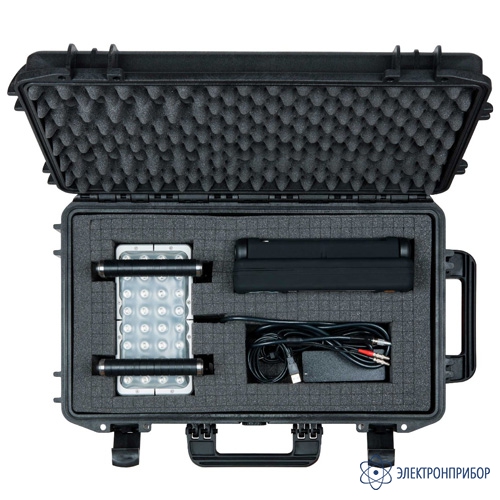

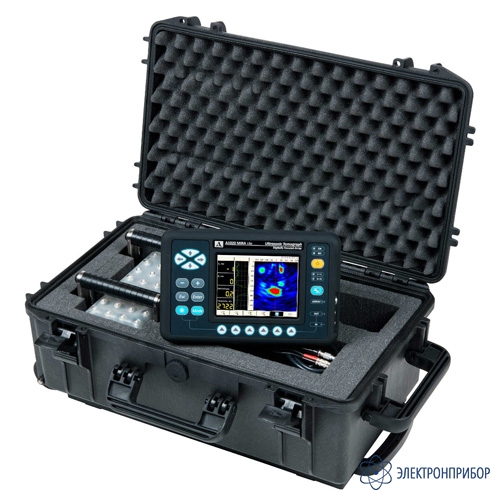

  • Комплект поставки А1020 MIRA Lite

    Наименование Количество
    1 Электронный блок А1020 MIRA Lite 1
    2 M4002 0.05A0R220Х110PS 1
    3 Сетевой адаптер 220 В - 15 B 1
    4 Кабель USB A- Micro B 1
    5 Проверочный образец 1
    6 Жесткий кейс 1
    7 Программное обеспечение INRTOWIEW 1
  • Дополнительная комплектация А1020 MIRA Lite

  • Файлы для А1020 MIRA Lite

Файлы для А1020 MIRA Lite
