A 1560 SONIC LF, A1560SONICLF
A1560 SONIC-LF — OEM дефектоскоп
Код товара: 64423-
-
Производитель
-
Артикул
1602
Назначение OEM дефектоскопа A1560 SONIC-LF:
A1560 SONIC-LF предназначен для сбора данных при низкочастотном ультразвуковом контроле материалов с сильным затуханием, путем измерения скорости ультразвука при поверхностном и сквозном прозвучивании и регистрации эхо-сигналов. Обладает функцией механизированного сбора данных с аппаратной синхронизацией со сканирующим устройством и функцией временной синхронизации измерения со сторонними устройствами механических испытаний материалов (испытание на разрыв или растяжение, испытания на сжатие и др).
Описание OEM дефектоскопа A1560 SONIC-LF:

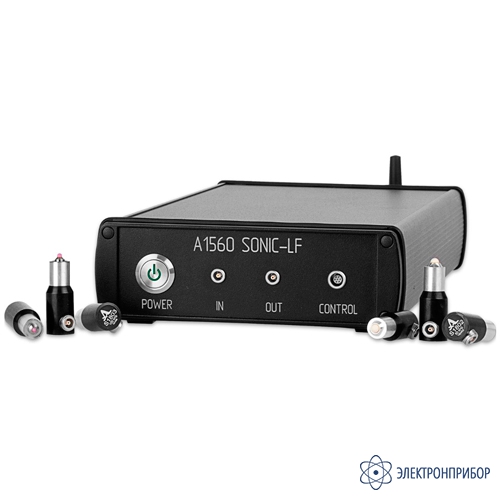

Высококачественный блок сбора данных, разработанный для автономного и интегрированного использования в лабораторных и промышленных условиях проведения ультразвукового контроля. Одноканальный дефектоскоп представляет собой излучатель и приемник. Совместим с любыми типами низкочастотных пьезоэлектрических преобразователей с жидкостным контактом и преобразователями с технологией сухого точечного контакта (СТК).
Прибор содержит встроенную аккумуляторную батарею и функцию беспроводной передачи данных для продолжительной автономной работы.
С помощью набора инструментальных средств разработки программного обеспечения (SDK) пользователь может разработать индивидуальное программное приложение для конкретной задачи.
-
-
Технические характеристики OEM дефектоскопа A1560 SONIC-LF:
Параметр Значение Передатчик Входное напряжение, В 220 Форма и период возбуждения Меандр, от 0.5 до 5 Частота следования импульсов, Гц От 1 до 10 000 Применик Длина вектора сбора данных, сэмплов 128k Частота дискретизации АЦП, МГц 1,10, 25, 50, 100 Частоты фильтра, MГц 10, 20, 40, 100, 350 Ширина полосы приема, MГц От 10 до 350 Динамический диапазон усилителя, дБ От 0 до 80 Динамический диапазон аттенюатора, дБ От -20 до 0 Динамический диапазон усиления, шаг 1 дБ От 0 до 100 Количество программируемых точек DAC функции 128k Динамический диапазон DAC функции, дБ 40 Коэффициент усреднения От 1 до 256 Источник питания Питание Встроенная аккумуляторная батарея Время работы, ч 5 Время заряда, ч 2,5 Внешний источник питания постоянного тока, В DC 15 V, 4A \ AC 110-250 Размеры и вес Габаритные размеры электронного блока, мм 260 x 156 x 43 Вес электронного блока, г 800 Температурный диапазон, °C От -20 до +45 Интерфейс данных Беспроводной Ethernet, 54 Мбит IEE802.11n Ethernet 100 Мбит Внешний триггерный вход TTL -
Комплект поставки A1560 SONIC-LF
№ Наименование Количество 1 A1560 Sonic-LF – электронный блок 1 2 Сетевой адаптер с кабелем 220 В - 15 В 1 3 Ethernet кабель, 1.5 м 1 4 WiFi антенна 1 5 Программное обеспечение «ACS «Mathilda» Windows GUI App» 1 6 Руководство по эксплуатации ПО (SDK) 1 -
