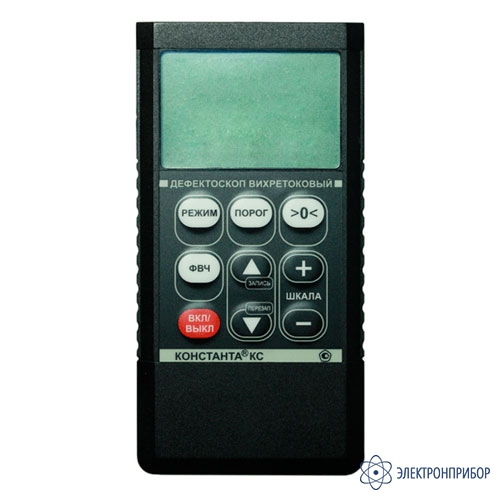

Константа КС — вихретоковый прибор для контроля токоведущих соединений обмоток роторов турбогенераторов

Код товара: 57389
  • Вихретоковый прибор для контроля токоведущих соединений обмоток роторов турбогенераторов Константа КС Вихретоковый прибор для контроля токоведущих соединений обмоток роторов турбогенераторов Константа КС Вихретоковый прибор для контроля токоведущих соединений обмоток роторов турбогенераторов Константа КС

    Назначение вихретокового прибора для контроля токоведущих соединений обмоток роторов турбогенераторов Константа КС:

    Малогабаритный цифровой прибор Константа КС предназначен для контроля качества соединений токоведущих проводников обмоток роторов турбогенераторов. Может применяться для контроля качества паяных, сварных соединений, а так же соединений выполненных другим способом. Предназначен для обнаружения дефектов соединения, ориентированных в плоскости, перпендикулярной плоскости установки преобразователя.

    Особенности вихретокового прибора для контроля токоведущих соединений обмоток роторов турбогенераторов Константа КС:

    • экранированный чувствительных элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
    • типы обнаруживаемых дефектов: непропай, непровар, пустоты, скопление шлака и загрязнений в припое или в материале сварного шва соединения, несоответствие электропроводности материала соединяемых проводников образцу;
    • преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения;
    • два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера;
    • возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач;
    • удобная калибровка прибора и индикация результата контроля в процентах;
    • звуковая индикация недопустимого уровня дефекта;
    • высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
    • возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA»;
    • для удобства применения преобразователи могут комплектоваться насадками. Одна пара насадок обеспечивает фиксацию преобразователя на объекте контроля в одной или в двух плоскостях. Насадки крепятся на измерительных катушках и могут поворачиваться вокруг оси катушек. Каждая из насадок обеспечивает фиксацию преобразователя в одной плоскости.

    Описание контрольных образцов для вихретокового прибора для контроля токоведущих соединений обмоток роторов турбогенераторов Константа КС:

    Для удобства применения прибор Константа КС может комплектоваться контрольными образцами. Комплект представляет собой пару контрольных образцов – монолитный медный образец требуемой формы, имитирующий идеальное соединение (100%) и собранный из изолированных друг от друга элементарных проводников образец, имитирующий полностью не пропаянное соединение 0%. Для каждого типоразмера контролируемого соединения предназначена своя пара контрольных образцов.

  • Технические характеристики вихретокового прибора для контроля токоведущих соединений обмоток роторов турбогенераторов Константа КС:

    Параметр Значение
    Индикация графический LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации
    звуковая сигнализация в корпусе прибора и через подключаемые наушники
    Число ячеек памяти результатов контроля 999 с возможностью разбивки на 99 групп
    Диапазон рабочих температур 0°С … +50°С
    Питание 2 аккумулятора типа ААА или батареи Alkaline
    Время непрерывной работы 10 часов
    Габаритные размеры блока обработки информации 120х60х25 мм
    Масса 0,15 кг

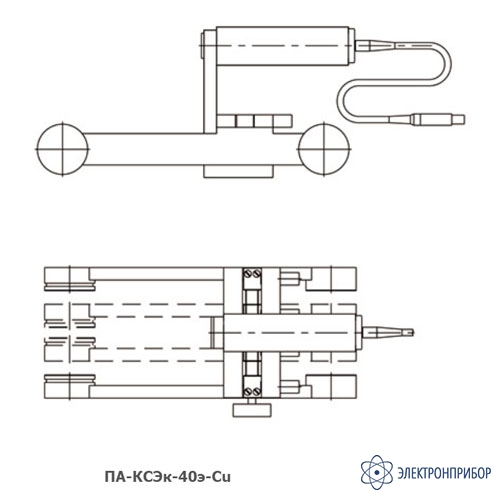

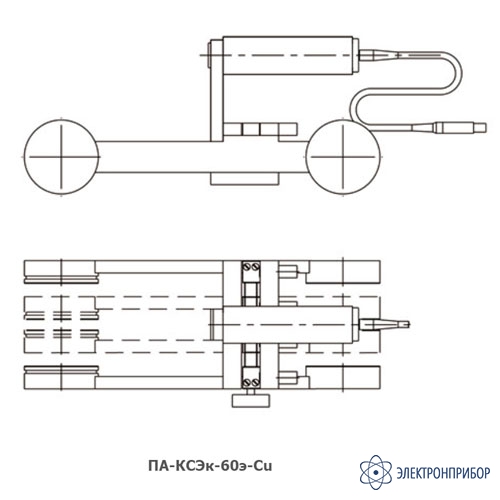

    Технические характеристики преобразователей вихретокового прибора для контроля токоведущих соединений обмоток роторов турбогенераторов Константа КС:

    Параметр Значение
    ПА-КСЭк-60э-Cu ПА-КСЭк-40э-Cu
    Толщина контролируемого паяного соединения:
    - максимальная
    - минимальная
    42 мм
    12 мм
    24 мм
    10 мм
    Ширина контролируемого паяного соединения:
    - максимальная
    ​- минимальная
    60 мм
    30 мм
    40 мм
    20 мм
    Материал контролируемых объектов Медь σ = 50÷60 МСм/м
    Погрешность определения монолитности паяного соединения 15 %*
    Частота тока возбуждения 10 Гц 30 Гц
    Габаритные размеры, не более 300х120х140 мм 270х120х135 мм
    Масса, не более 2,1 кг 1,6 кг

    *Определяется погрешностью контрольных образцов.

  • Комплект поставки Константа КС

    № Наименование Количество
    1 Блок обработки информации 1
    2 Преобразователь ПА-КСЭк-60э-Cu 1
    3 Преобразователь ПА-КСЭк-40э-Cu 1
    4 Аккумулятор ААА 4
    5 Зарядное устройство 1
    6 Кабель связи с ПК по интерфейсу USB 1
    7 Компакт-диск с драйверами и программой «Constanta – DATA» 1
    8 Руководство по эксплуатации 1
    9 Кейс для хранения и транспортировки 2

    Дополнительная комплектация Константа КС

    (Поставляется за отдельную плату)

    № Наименование
    1 Наборы контрольных образцов
    2 Удерживающие приспособления (насадки)
    3 Блок питания от сети 220 В
