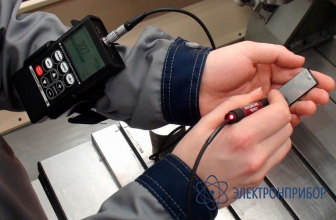

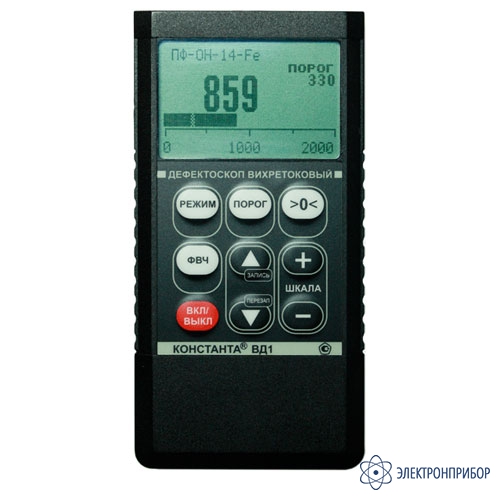

Константа ВД1 — вихретоковый дефектоскоп

Код товара: 57390
  • 44493-10
    Вихретоковый дефектоскоп Константа ВД1 Вихретоковый дефектоскоп Константа ВД1
    10 вариантов исполнения

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      44493-10 до 19.11.2024

    • Производитель

      КОНСТАНТА

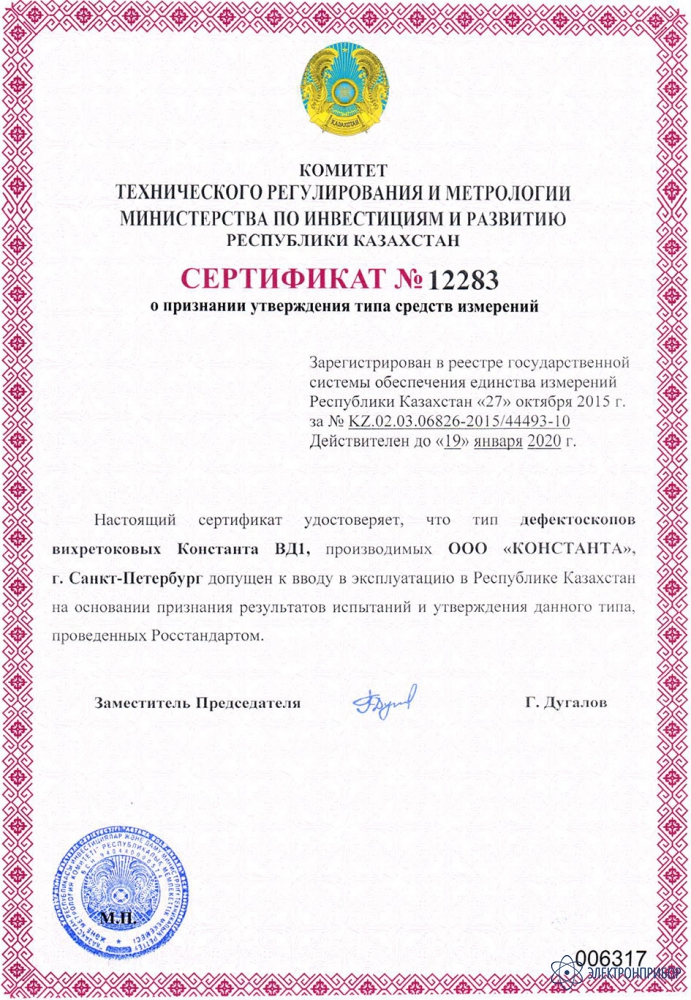

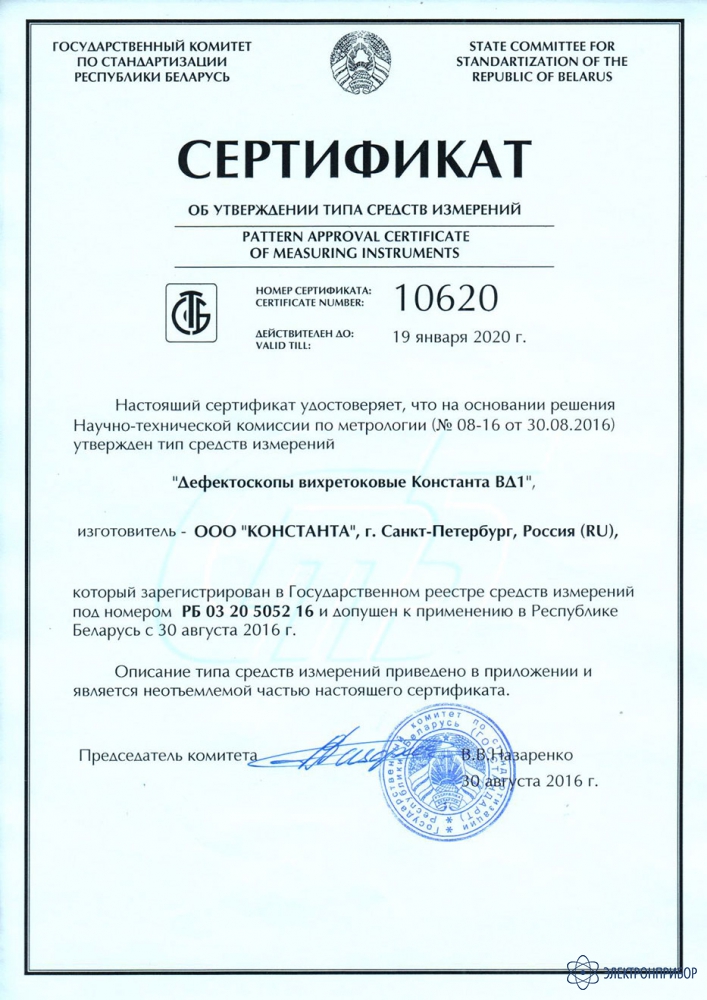

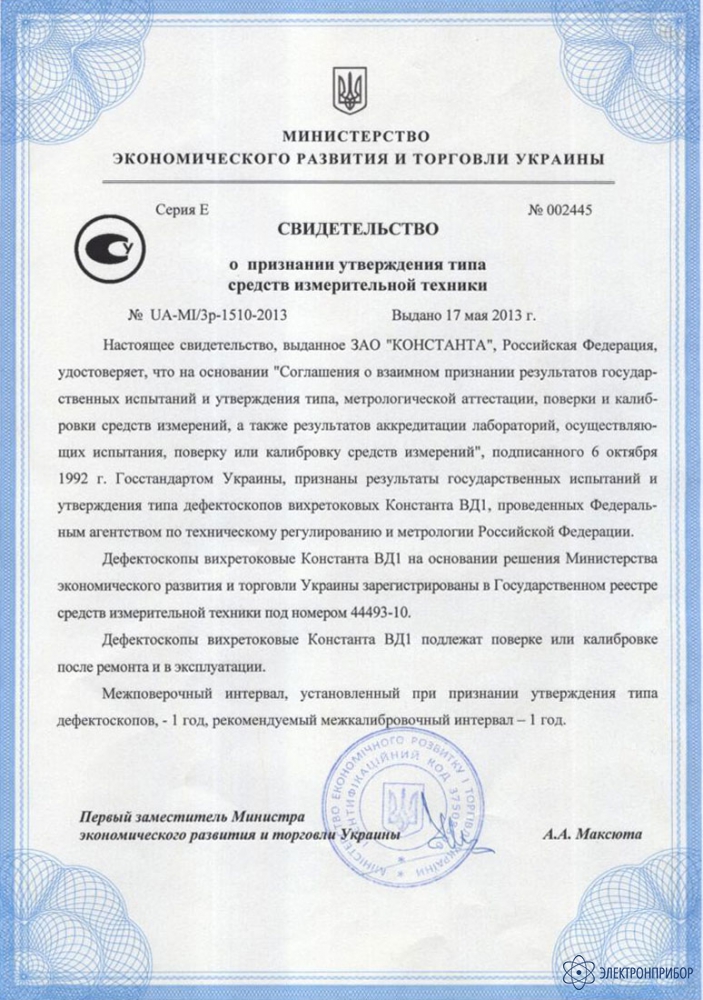

    Сертификаты

    Назначение вихретокового дефектоскопа Константа ВД1:

    Малогабаритный цифровой прибор Константа ВД1 предназначен для:

    • обнаружения и оценки глубины поверхностных трещин в ферро- и неферромагнитных металлах и сплавах;
    • обнаружения подповерхностных дефектов в неферромагнитных металлах и сплавах;
    • обнаружения трещин во внутренних слоях многослойных конструкций;
    • обнаружения трещин, развивающихся со стороны, обратной стороне контроля;
    • обнаружения дефектов в электропроводящих композиционных материалах и углеграфитовых материалах;
    • проведения контроля через неэлектропроводящие покрытия, в том числе переменной толщины.

    Особенности вихретокового дефектоскопа Константа ВД1:

    • широкий набор преобразователей позволяет решать большинство задач вихретоковой дефектоскопии;
    • наличие статического и динамического режимов контроля;
    • возможность контроля через неравномерно распределенные защитные покрытия (лакокрасочные) и загрязнения обеспечивается отстройкой от влияния зазора;
    • не требуется перенастройка прибора дефектоскопистом высокого уровня при смене объекта контроля, так как при смене преобразователя прибор настраивается автоматически по данным, хранимым в самом преобразователе;
    • защита от истирания чувствительного элемента преобразователя обеспечивается сменными защитными колпачками;
    • аналоговая шкала для оперативного обнаружения дефекта и цифровая индикация для оценки глубины трещин;
    • индикация превышения порога: световая на преобразователе, звуковая многотональная в блоке обработки информации и в головных телефонах;
    • высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
    • возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta - DATA».

    Варианты исполнения вихретокового дефектоскопа Константа ВД1:

    Вихретоковый дефектоскоп Константа ВД1 поставляется в следующих комплектациях:

  • Технические характеристики вихретокового дефектоскопа Константа ВД1:

    Параметр Значение
    Глубина обнаруживаемых дефектов от 0,05 мм *
    Минимальное раскрытие обнаруживаемых трещин от 0,002 мм *
    Диапазон частот тока возбуждения преобразователей 5 Гц...30 МГц
    Индикация матричный LCD
    световая сигнализация на преобразователе
    звуковая сигнализация в блоке обработки информации и через подключаемые наушники
    Звуковая сигнализация многотональная по уровню сигнала
    прерывистая по превышению порога
    Число ячеек памяти результатов контроля 999 с возможностью разбивки на 99 групп
    Питание 2 элемента ААА
    Время непрерывной работы 50 часов
    Диапазон рабочих температур -20...+50°С
    Габаритные размеры электронного блока 120x60x25 мм
    Масса 0,15 кг

    * Зависит от типа подключенного преобразователя.

    Расшифровка обозначений преобразователей ПХ-YY-ZZ-FF:

    Параметр Значение
    ПX - тип преобразователя ПФ – преобразователь фазовый абсолютный;
    ПА – преобразователь амплитудный абсолютный;
    ПАД – преобразователь амплитудный дифференциальный
    YY - назначение преобразователя ОН – общего назначения;
    Г1 – Г-образный с удлиненной трубкой;
    Г2 – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой;
    ГТ – «Глубокие трещины» (для обнаружения подповерхностных дефектов);
    Г2ГТ – миниатюрный, Г-образный, с тонкой легко гнущейся трубкой, для обнаружения подповерхностных дефектов;
    С1, С2, С3 – специализированные преобразователи, вариант 1, 2 и 3;
    ПР – проходной;
    ТЛ – «турбинные лопатки» (для обнаружения трещин на кромках лопаток);
    Р1, Р2, Р3 – для обнаружения трещин во впадине резьбы, вариант 1, 2 и 3;
    ПС – «паянные соединения» (для контроля качества паянных соединений токоведущих медных шин).
    ZZ - диаметр или размеры зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта) Э – чувствительный элемент экранированный
    FF - вариант исполнения преобразователя в серии Fe – ферромагнитные стали и чугуны;
    Al – алюминиевые и другие сплавы σ = 8 - 24 МСм/м;
    Ti – титановые сплавы и неферромагнитные стали σ = 0,4 - 2,5 МСм/м;
    Cu – медные сплавы σ = 45 - 59 МСм/м.

    Технические характеристики преобразователей вихретокового дефектоскопа Константа ВД1:

    Тип Материал контролируемых
    изделий    		 Диаметр зоны контроля, мм Частота тока возбуждения Диапазон отстройки от зазора, мм Диапазон измерения глубины трещины, мм Порог
    чувстви- тельности, трещина глубиной, мм    		 Контрольные образцы
    А В Основной* Дополнительные
    ПФ-ОН-4-Fe Стали ферромагнитные 4 1,8 МГц 0-0,2 0,2-0,6 0,2-12) 0,05 СО-210.01 (Fe) СО-210.10 (SS-FM),
    СО-210.11 (Fe),
    ОСО-ВД-В3 (Fe)
    ПФ-Г1-4-Fe1)
    ПФ-Г2-4-Fe1)
    ПФ-С2-4-Fe1)
    ПФ-ОН-4-Al Алюминиевые и другие сплавы
    σ = 8-27 МСм/м    		 4 700 кГц 0-0,2 0,2-0,4 0,2-12) 0,05 СО-210.02 (Al) СО-210.04 (Brass),
    СО-210.05 (Al-Hc),
    ОСО-ВД-В1 (Al),
    ОСО-ВД-В4,
    ОСО-ВД-В5
    ПФ-Г1-4-Al1)
    ПФ-Г2-4-Al1)
    ПФ-С2-4-Al1)
    ПФ-ОН-4-Ti Титановые сплавы, неферромагнитные стали
    σ = 0,4-2,5 МСм/м    		 4 3,8 МГц 0-0,2 0,2-0,5 0,2-12) 0,1 СО-210.03 (Ti) СО-210.06 (Ti-Lc),
    СО-210.07 (Ti-Hc),
    СО-210.09(SS-NFM),
    ОСО-ВД-В2 (Ti)
    ПФ-Г1-4-Ti1)
    ПФ-Г2-4-Ti1)
    ПФ-С2-4-Ti1)
    ПФ-ОН-14-Fe Стали ферромагнитные 14 100 кГц 0-0,8 0,8-2,1 0,5-23) 0,1 СО-211.01 (Fe)4) СО-211.10 (SS-FM),
    СО-211.11(Fe),
    СОП-НО-037,
    СОП-НО-038,
    СОП-НО-038 (ТПС)
    ПФ-ОН-38-Fe 38 70 кГц 0-1,5 1,5-4 0,5-53) 0,2 СО-212.01 (Fe) СО-212.10 (SS-FM),
    СО-212.11 (Fe)
    ПФ-ОН-38-Al Алюминиевые и другие сплавы σ = 8-27 МСм/м 25 кГц 0,5 СО-212.02 (Al)

    * Образец, на котором производится поверка преобразователя.

    A – диапазон изменения зазора, при котором обеспечиваются заявленные метрологические характеристики;
    B – диапазон величины зазора, через который возможно обнаружить дефект, при условии равномерности величины зазора;
    1) – наличие кнопки «НОЛЬ» на корпусе преобразователя;
    2) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,1) мм;
    3) – предел допускаемой основной абсолютной погрешности измерений глубины поверхностных трещин ±(0,15Т+0,2) мм;
    4) – допускается использовать образец СО-212.01 (Fe).

  • Комплект поставки Константа ВД1

    № Наименование Константа ВД1 (ПФ-ОН-4-Fe) без образцов Константа ВД1 (ПФ-ОН-4-Al) без образцов Константа ВД1 (ПФ-ОН-4-Ti) без образцов Константа ВД1 (ПФ-ОН-14-Fe) без образцов Константа ВД1 (ПФ-ОН-38-Fe) без образцов
    1 Блок обработки информации Константа ВД1 1 1 1 1 1
    2 Преобразователь ПФ-ОН-4-Fe 1 - - - -
    3 Преобразователь ПФ-ОН-4-Al - 1 - - -
    4 Преобразователь ПФ-ОН-4-Ti - - 1 - -
    5 Преобразователь ПФ-ОН-14-Fe - - - 1 -
    6 Преобразователь ПФ-ОН-38-Fe - - - - 1
    7 Комплект сменных защитных колпачков (по 4 штуки к каждому преобразователю) 1 1 1 1 1
    8 Аккумулятор ААА 4 4 4 4 4
    9 Зарядное устройство 1 1 1 1 1
    10 Головные телефоны 1 1 1 1 1
    11 Кабель связи с ПК по интерфейсу USB 1 1 1 1 1
    12 Диск с программным обеспечением для компьютера 1 1 1 1 1
    13 Кейс 1 1 1 1 1
    14 Руководство по эксплуатации 1 1 1 1 1
    15 Методика поверки 1 1 1 1 1
    № Наименование Константа ВД1 (комплект для контроля резьбы бурового оборудования) Константа ВД1 (комплект для контроля резьбы валов, шпилек и гаек насосно-компрессорного оборудования) Константа ВД1 (комплект авиационный стандартный) Константа ВД1 (комплект авиационный для контроля вертолетов Ми-2) Константа ВД1 (комплект для контроля паяльных соединений)
    1 Блок обработки информации Константа ВД1 1 1 1 1 1
    2 Преобразователь ПФ-ОН-4-Fe 1 1 1 - -
    3 Преобразователь ПФ-Р1-0,5х3-Fe с кареткой ККТ-1 - 1 - - -
    4 Преобразователь ПФ-Р2-0,5х3-Fe с кареткой ККТ-2 - 1 - - -
    5 Преобразователь ПФ-ОН-4-Al - - 1 1 -
    6 Преобразователь ПФ-ОН-4-Ti - - 1 - -
    7 Преобразователь ПФ-Г2-4-Al - - 1 - -
    8 Преобразователь ПФ-С1Э-6-Аl - - - 1 -
    9 Преобразователь ПА-ПС-100э-Cu - - - - 1
    10 Преобразователь ПА-ПС-60э-Cu - - - - 1
    11 Контрольный образец СО-210.01 (Fe) 1 1 - - -
    12 Контрольный образец КО-20Н-1,5Т-3 - 1 - - -
    13 Контрольный образец КО-56Н-3Т-3 - 1 - - -
    14 Контрольный образец KO-90H-4T-3 - 1 - - -
    15 Сканер типа «Паук» СПН-65-203 (для наружной резьбы) без держателей 1 - - - -
    16 Сканер типа «Скоба» ССН-25-50 (для наружной резьбы) - 1 - - -
    17 Сканер типа «Скоба» ССН-45-90 (для наружной резьбы) - 1 - - -
    18 Сканер типа «Скоба» ССН-70-140 (для наружной резьбы) - 1 - - -
    19 Сканер типа «Скоба» ССН-105-210 (для наружной резьбы) - 1 - - -
    20 Сканер типа «Скоба» ССВ-50-130 (для внутренней резьбы) - 1 - - -
    21 Сканер типа «Скоба» ССВ-120-210 (для внутренней резьбы) - 1 - - -
    22 Цанговый держатель ЦД-25-55 1 - - - -
    23 Рычажный держатель РД-55-135 1 - - - -
    24 Преобразователь ПФ-Р4-1х3-Fe с кареткой ККЗ-4 1 - - - -
    25 Контрольный образец КО-102Н-IV-3 1 - - - -
    26 Сканер типа «Паук» СПВ-65-108 (для внутренней резьбы) 1 - - - -
    27 Преобразователь ПФ-Р4-1х3-Fe (с удлиненным кабелем) с кареткой ККЗ-4 1 - - - -
    28 Сканер типа «Паук» СПВ-101-203 (для внутренней резьбы) 1 - - - -
    29 Преобразователь ПФ-Р4-1х3-Fe (с удлиненным кабелем) с кареткой ККЗ-4 1 - - - -
    30 Наручный поворотный держатель НПД-1 1 - - - -
    31 Скотч тефлоновый армированный 1 1 - - -
    32 Комплект сменных защитных колпачков (по 4 штуки к каждому преобразователю) 1 1 1 1 -
    33 Аккумулятор ААА 4 4 4 4 4
    34 Зарядное устройство 1 1 1 1 1
    35 Головные телефоны 1 1 1 1 -
    36 Кабель связи с ПК по интерфейсу USB 1 1 1 1 1
    37 Диск с программным обеспечением для компьютера 1 1 1 1 1
    38 Методические рекомендации по применению прибора «КОНСТАНТА ВД1» в Гражданской авиации (поставляются одни на предприятие) - - 1 1 -
    39 Методика вихретокового контроля зубчатой ленты хвостовой балки вертолета типа Ми-2. № 137-26.09.08 Ми-2-ВТК-1 (поставляется одна на предприятие) - - - 1 -
    40 Кейс 2 1 1 1 1
    41 Руководство по эксплуатации 1 1 1 1 1
    42 Методика поверки 1 1 1 1 1

    Дополнительная комплектация Константа ВД1

    (Поставляется за отдельную плату)

    № Наименование
    1 Любое количество запасных преобразователей и преобразователей других типов
    2 Контрольные образцы из комплекта КММД-21
    3 Контрольные образцы дефектов резьбы
    4 Контрольные образцы других типов, представленные в каталоге
    5 Запасные защитные колпачки
    6 Насадки НЦП-1, НЦП-2, НЦП-П-1, НКр-1
    7 Специализированные насадки
    8 Оснастки и приспособления
    9 Блок питания от сети 220 В (по отдельному заказу)
