NLCP136, NLC P136

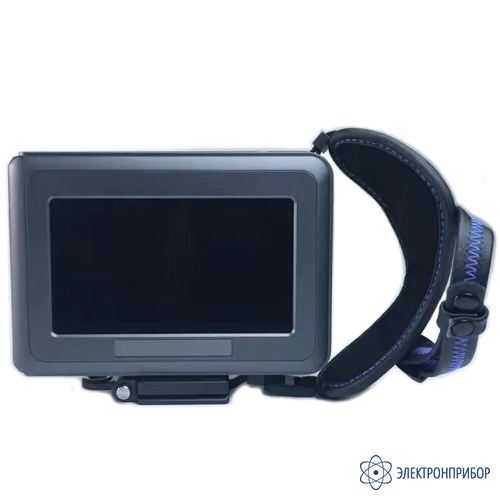

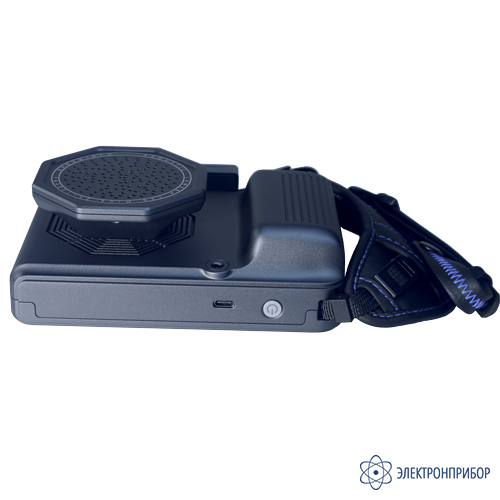

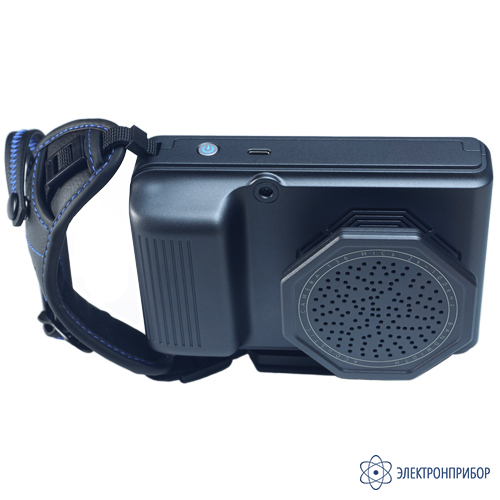

NLC-P136 — визуально-акустическая камера
Код товара: 79757-
-
Гарантия
1 год
-
Производитель
Описание визуально-акустической камеры NLC-P136:
NLC-P136 - визуально-акустический дефектоскоп размером с ладонь, что дает удобство управления устройством в любое время и в любом месте. 136 высокоточных ультразвуковых датчиков MEMS встроены в оптимизированную поверхность микрофонной решетки камеры. Эти датчики помогают улавливать детали звука, позволяя быстрее обнаружить источник звука.
NLC-P136 весит менее 800 граммов и можно долго удерживать одной рукой во время работы. Камера изготовлена из полностью алюминиевого сплава, который не только прочный и долговечный, но и придает стильный внешний вид.
Камеру можно использовать в очень широком диапазоне частот до 100 кГц, что делает её пригодными для широкого спектра применений, таких как обнаружение утечек сжатого воздуха и частичных разрядов. Конструкция аналогична конструкции цифровой камеры, разрушая стереотип традиционных профессиональных акустических камер, делая локализацию источника звука более интуитивной и простой в использовании, не требуя сложного обучения и профессиональных навыков. Вы можете легко использовать эту акустическую камеру и быстро и эффективно решить задачу определения местоположения источника звука.

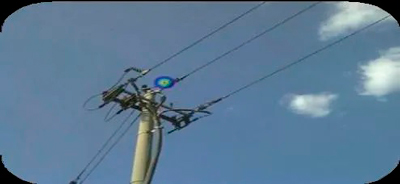

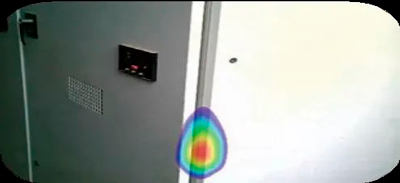

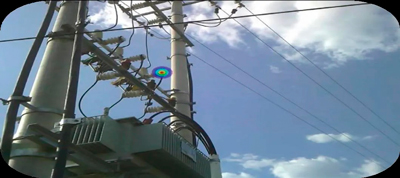

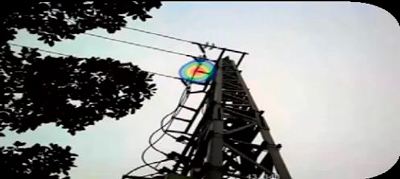

Пример применения в диагностике. Частичные разряды в электрических системах:
Ключевые особенности визуально-акустической камеры NLC-P136:
- встроенный алгоритм определения дефектов;
- высокоточное обнаружение дефектов на расстоянии до 120 м;
- обследование проводится в рабочем режиме без вывода оборудования в ремонт;
- выявляет одновременно один или нескольких дефектов;
- обнаружение дефектов на ранней стадии;
- функция автоматической оценки расстояния;
- автоматический и ручной фильтр фонового шума;
- функция самодиагностики;
- взрывозащита.
Основные функции визуально-акустической камеры NLC-P136:
- обнаружение частичного разряда;
- обнаружение утечек газов, воздуха;
- визуализация акустического поля;
- диагностика аномальных шумов в помещениях и электрооборудовании.
В памяти прибора фиксируются:
- интенсивность: отсутствие разряда, незначительный разряд, умеренный разряд, серьезный разряд;
- тип разряда: шум, поверхностный/внутренний разряд, плавающий разряд, коронный разряд.
Сферы использования визуально-акустической камеры NLC-P136:
- Нефтегазодобывающая и перерабатывающая промышленность. Камеры детектирования утечек газа позволяют быстро и безопасно обнаружить, и визуализировать выбросы летучих органических соединений, предоставляя возможность для быстрого детектирования утечек и оперативного ремонта, помогая таким образом, предотвратить серьезные убытки и исключить штрафы за утечки газа и выбросы нефти.
- Трубопроводы и газокомпрессорные и дожимные компрессорные станции. Природный газ должен транспортироваться на большие расстояния из исходной скважины до места его использования. Система транспортировки природного газа состоит из сложной сети трубопроводных линий, все они должны регулярно контролироваться и проверяться для предотвращения утечек и повреждений.
- Терминалы СПГ. На этих объектах с легко испаряющимся веществом используется различное оборудование для обращения и транспортировки сжиженного природного газа (СПГ), также, как и для сжижения, регазификации, обработки, хранения и других операций. Раннее обнаружение может предотвратить крупную аварию и обеспечивает правильное обслуживание.
- Шельфовые платформы. Прибрежные буровые установки работают с летучими веществами при экстремальном давлении и неблагоприятной среде. Это влечет за собой риски, иногда заканчивающиеся трагедией. Очень важно регулярно контролировать объекты, обнаруживая потенциальные утечки для предотвращения аварий.
-
-
Технические характеристики визуально-акустической камеры NLC-P136:
Параметр Значение Микрофон Тип микрофонов Цифровой МEMS Соотношение сигнал/шум 64,3 дБ(А) Диапазон частот микрофона 20 Гц ~ 100 кГц Динамический диапазон микрофона 30 дБ(А) ~ 124 дБ(А) Чувствительность -26 дБFS (1 кГц, 94 дБ SPL) Микрофонная решетка Количество микрофонов 136 Диаметр звуковой решетки 50 мм Рекомендуемый диапазон частот визуализации 10 кГц ~ 100 кГц Максимальный диапазон частот визуализации 2 кГц ~ 100 кГц Рекомендуемое расстояние для съемки* 0,3 ~ 130 м Частота кадров акустической визуализации 25 FPS Динамический диапазон акустической визуализации 18 дБ Разрешение акустического изображения (на 1 м при 40 кГц) 300 мм Погрешность акустического изображения (на 1 м при 40 кГц) 10 мм Общие характеристики Поле зрения камеры (FOV) 65° ± 3° (Г), 40° ± 3° (В) Разрешение камеры 13 МП, сохранение фото и видео в разрешении 1280 x 720 пикселей Беспроводная передача данных Wi-Fi Встроенный накопитель 128 Гб Разрешение дисплея 1280 x 720 Дисплей 5 дюймов с сенсорным экраном Аккумулятор 3400 мАч перезаряжаемый литийионный Время работы аккумулятора 5,5 часов Время зарядки аккумулятора 2,5 часа Размер 110 × 150 × 80 мм Вес 0,8 кг Условия эксплуатации Рабочая температура -20 °C до 50 °C Относительная влажность от 10 % до 95 % без конденсации Взрывозащищенное исполнение, Ex ic IIC T6 Gc опционально Степень защиты, IP 54 опционально Другие возможности анализ ЧР в режиме онлайн на экране прибора;
автоматический анализ типа ЧР;
построение PRPD диаграммы на дисплее в режиме онлайн;
режим поиска утечек в особо шумных зонах;
автоматический расчет величины утечки на экране;
режим одновременной локализации на экране нескольких источников звука;
измерение самого громкого источника звука с фильтрацией от остальных источников. -
Комплект поставки NLC-P136
№ Наименование Количество 1 Визуально-акустическая камера NLC-P136 1 -
