NLC-P163 — визуально-акустическая камера

Код товара: 79750
  • Визуально-акустическая камера NLC-P163 Визуально-акустическая камера NLC-P163

    • Гарантия

      1 год

    • Производитель

      KeyGo

    Описание визуально-акустической камеры NLC-P163:

    NLC-P163 - это портативная ультразвуковая камера, которая хорошо сбалансирована между размером микрофонной решетки и портативностью устройства: 7-дюймовый сенсорный экран с высоким разрешением до 1920x1200 пикселей, батарея на 4 часа работы и вес 1,2 килограмма. Устройство использует большую поверхность микрофонной решетки, а также обеспечивает баланс между низкочастотными и высокочастотными характеристиками звукового поля, а также обеспечивает хорошее качество изображения в диапазоне от 2 кГц до 100 кГц.

    NLC-P163 имеет такие функции, как автоматическое распознавание типов частичных разрядов и оценка скорости утечки, что помогает инженерам визуально оценивать характеристики полученных данных.

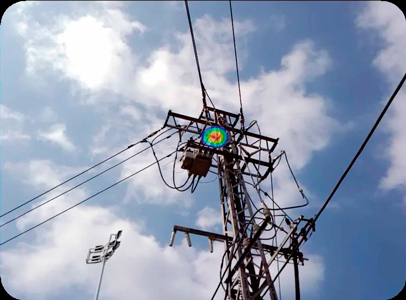

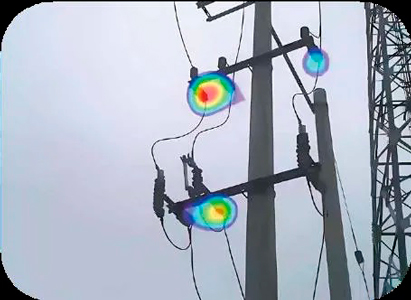

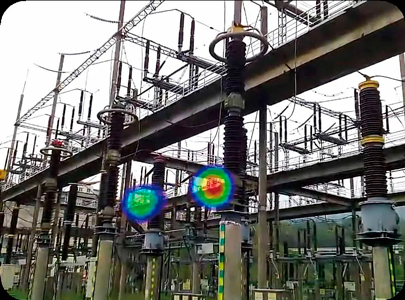

    • Звуковое изображение: визуализация источника звука, отображающая местоположение разряда на большой площади;
    • PRPD: интуитивно понятная и эффективная диаграмма для оценки наличия электрического разряда;
    • Классификация типов ЧР: автоматическая классификация типов частичных разрядов и оценка повреждения;
    • Оценка скорости утечки: оцените скорость утечки газа и стоимость в соответствии с типом газа, давлением и другими параметрами, а также уровнем звукового давления в режиме реального времени;
    • Режим работы: выберите режим изображения звука между одиночным, множественным и чувствительным;
    • Фокусировка по области: устранение шума за пределами интересующей области для повышения точности звукового отображения.

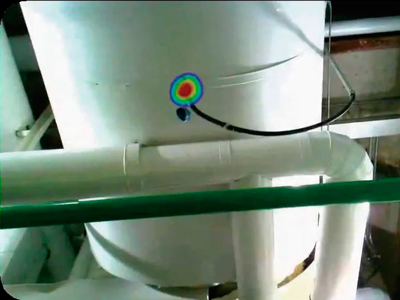

    Примеры обнаружения утечек:

    Ключевые особенности визуально-акустической камеры NLC-P163:

    • встроенный алгоритм определения дефектов;
    • высокоточное обнаружение дефектов на расстоянии до 120 м;
    • обследование проводится в рабочем режиме без вывода оборудования в ремонт;
    • выявляет одновременно один или нескольких дефектов;
    • обнаружение дефектов на ранней стадии;
    • функция автоматической оценки расстояния;
    • автоматический и ручной фильтр фонового шума;
    • функция самодиагностики;
    • взрывозащита.

    Основные функции визуально-акустической камеры NLC-P163:

    • обнаружение частичного разряда;
    • обнаружение утечек газов, воздуха;
    • визуализация акустического поля;
    • диагностика аномальных шумов в помещениях и электрооборудовании.

    Сферы использования визуально-акустической камеры NLC-P163:

    • Нефтегазодобывающая и перерабатывающая промышленность. Камеры детектирования утечек газа позволяют быстро и безопасно обнаружить, и визуализировать выбросы летучих органических соединений, предоставляя возможность для быстрого детектирования утечек и оперативного ремонта, помогая таким образом, предотвратить серьезные убытки и исключить штрафы за утечки газа и выбросы нефти.
    • Трубопроводы и газокомпрессорные и дожимные компрессорные станции. Природный газ должен транспортироваться на большие расстояния из исходной скважины до места его использования. Система транспортировки природного газа состоит из сложной сети трубопроводных линий, все они должны регулярно контролироваться и проверяться для предотвращения утечек и повреждений.
    • Терминалы СПГ. На этих объектах с легко испаряющимся веществом используется различное оборудование для обращения и транспортировки сжиженного природного газа (СПГ), также, как и для сжижения, регазификации, обработки, хранения и других операций. Раннее обнаружение может предотвратить крупную аварию и обеспечивает правильное обслуживание.
    • Шельфовые платформы. Прибрежные буровые установки работают с летучими веществами при экстремальном давлении и неблагоприятной среде. Это влечет за собой риски, иногда заканчивающиеся трагедией. Очень важно регулярно контролировать объекты, обнаруживая потенциальные утечки для предотвращения аварий.

  • Технические характеристики визуально-акустической камеры NLC-P163:

    Параметр Значение

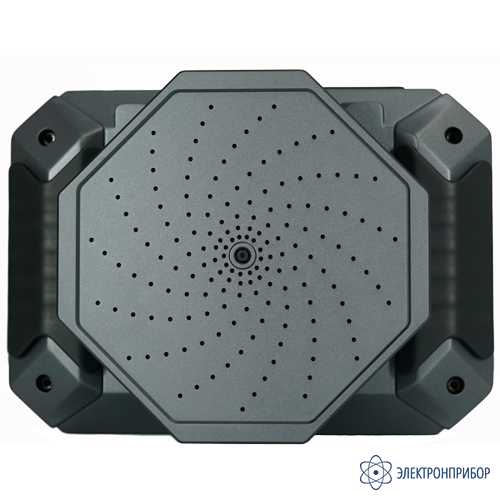

    Микрофонная решетка
    Количество микрофонов 163
    Тип микрофонов цифровые MEMS
    Чувствительность 26 дБFS (1 кГц, 94 дБ SPL)
    Отношение сигнал-шум 64,3 дБ (A)
    Частота дискретизации 200 кС/с/кн
    Максимальный диапазон частот визуализации 2кГц – 100кГц
    Частота кадров акустической визуализации 25 FPS
    Рекомендуемый диапазон съемки* 0,3 – 130 м
    Классификация типов PRPD и PD Поддерживает
    Скорость утечки и оценка стоимости Поддерживает
    Фокусировка на области Круг в центре
    Камера и экран
    Фокусное расстояние объектива 3,4 мм
    Поле зрения камеры (FOV) 64° (Г) × 40° (В)
    Разрешение камеры 13 МП
    Максимальное разрешение изображения 4224 × 3136
    Звуковое разрешение изображения 1920 × 1200
    Звуковое разрешение видео 1920 × 1200
    Режим фокусировки Фиксированный

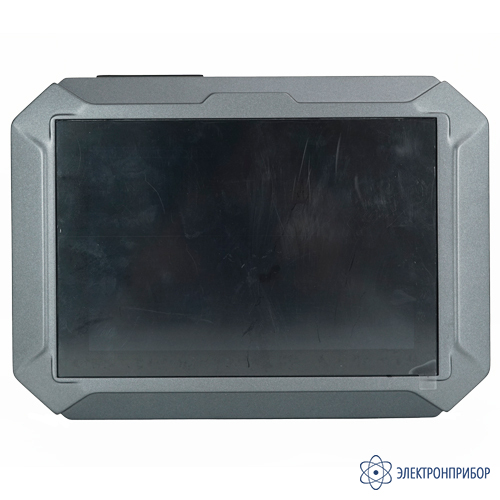

    Экран Сенсорный, 7 дюймов
    Яркость дисплея Регулируемая
    Функционал и интерфейс
    Bluetooth 4.2
    USB порт 3.0
    Фото jpeg
    Видео mp4
    Примечания к файлам Поддерживает
    Язык интерфейса Английский
    Wi-Fi Поддерживает
    Встроенная память 128 Гб, максимум 1Тб
    Фиксация Ручная/штатив
    Общие характеристики
    Аккумулятор Перезаряжаемый
    Время работы 4 ч
    Время работы -20 °С до +50 °С
    Относительная влажность <95 %, без конденсации
    Взрывобезопасность Ex ic IIC T6 Gc, опция
    Степень защиты IP54, опция
    Масса 1,2 кг
    Размеры(Д х В х Ш) 232 × 165 × 86 мм
    * Максимальный диапазон визуализации зависит от амплитуды обнаруживаемого звука.

  • Комплект поставки NLC-P163

    № Наименование Количество
    1 Визуально-акустическая камера NLC-P163 1
    2 Блок питания 1
    3 USB-накопитель 1
    4 Кабель для передачи данных 1
    5 Наручный ремешок 1
    6 Кейс для переноски 1
