СТРИМ 20, СТРИМ20,

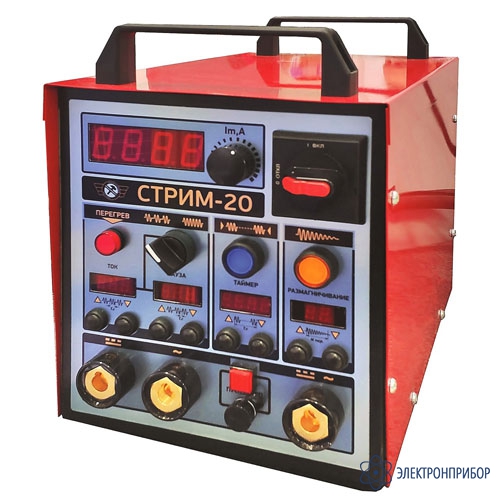

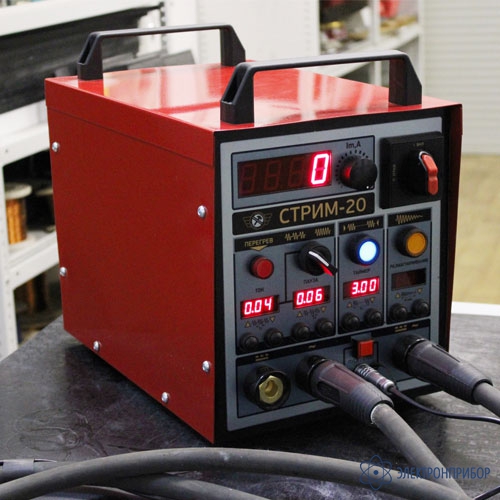

СТРИМ-20 — магнитопорошковый дефектоскоп переносной
Код товара: 65899-
-
Гарантия
1.5 года
Назначение магнитопорошкового дефектоскопа переносного СТРИМ-20:
Переносной магнитопорошковый дефектоскоп СТРИМ-20 предназначен для обнаружения поверхностных и подповерхностных дефектов при контроле изделий из ферромагнитных материалов. Позволяет выявить трещины, флокены, несплавления.
Принцип работы прибора: намагничивание объекта контроля для поиска различных несплошностей с последующим размагничиванием.
Дефектоскоп используется для проверки структурного состояния, прочностных и иных механических свойств различных заготовок, металлоконструкций, деталей железнодорожного транспорта, как на стадии изготовления, так и в процессе эксплуатации.
Описание магнитопорошкового дефектоскопа переносного СТРИМ-20:
Малый вес прибора (30 кг) успешно сочетается с высокой величиной генерируемого выходного тока.
Наличие переменного и постоянного (выпрямленного однополупериодного) тока позволяет проводить, как циркулярное, так и продольное намагничивание объектов контроля.
Дефектоскоп разработан в соответствии с ГОСТ Р 56512-2015 “Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы” и ГОСТ Р 53700-2009 “Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование”.

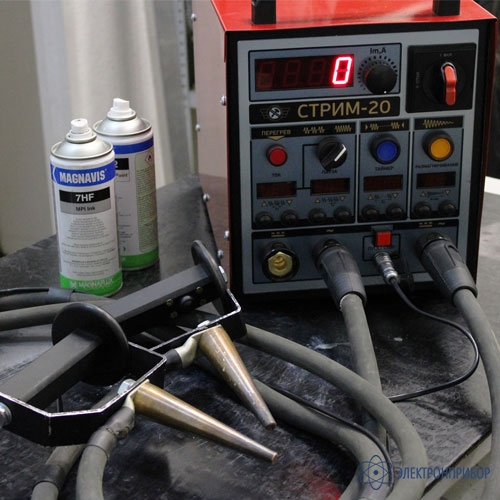

Магнитопорошковая дефектоскопия является распространенным методом неразрушающего контроля. Для его реализации необходим специальный магнитный порошок, который наносится на исследуемую поверхность.
При намагничивании зоны контроля непосредственно над дефектом образуется самая большая концентрация магнитных силовых линий. Здесь и будут скапливаться намагниченные частицы порошка, приобретая определенную структуру. По мере удаления от дефектного участка (трещины, несплошности) – плотность частиц порошка уменьшается.
Далее следует визуальная расшифровка индикаторных линий – определение локализации, ориентации и протяженности поверхностных и подповерхностных дефектов. Полученную картину также можно сравнить с контрольными образцами для магнитопорошковой дефектоскопии.
Преимущества дефектоскопа СТРИМ-20 в эксплуатации:
- Дефектоскоп разработан в соответствии с российскими и зарубежными стандартами;
- Выполняет неразрушающий контроль объектов из ферромагнитных материалов в полевых, производственных или лабораторных условиях;
- Отлично подходит для работы в стационарных стендах магнитопорошкового контроля;
- В приборе реализованы: плавная регулировка амплитуды тока, намагничивание непрерывным и прерывистым (импульсным) токами, установка времени намагничивания, размагничивание объектов контроля.
Преимущества магнитопорошкового дефектоскопа переносного СТРИМ-20:
- Плавная регулировка амплитуды тока;
- Намагничивание непрерывным и прерывистым (импульсным) токами;
- Индикация непосредственно амплитудного значения тока намагничивания;
- Гибкая настройка прерывистого тока, вплоть до работы одиночными импульсами;
- Возможность установки времени намагничивания;
- Регулировка времени размагничивания;
- Сохранение настроек при выключении;
- Автоматическая защита от перегрева;
- Подключение различных намагничивающих устройств.
Объекты контроля магнитопорошкового дефектоскопа переносного СТРИМ-20:
- Строительные металлические конструкции;
- Зубчатые колеса;
- Литые детали;
- Отливки;
- Поковки.
-
-
Технические характеристики магнитопорошкового дефектоскопа переносного СТРИМ-20:
Параметр Значение Переменный ток Пиковое значение, не менее 2100 А Действующее значение, не менее 1400 А Выпрямленный полупериодный ток Пиковое значение, не менее 2000 А Действующее значение, не менее 1000 А Функции Регулировка тока Плавная Индикация тока Амплитудное значение, дискретность 1 А Погрешность измерения тока, не более 10% Ток намагничивания Непрерывный / прерывистый (ток-пауза) Установка параметров прерывистого тока Длительность импульса тока От 0,02 до 9,98 (с шагом 0,02 с) Длительность паузы От 0,02 до 9,98 с (с шагом 0,02 с) Контроль времени намагничивания оператором (кнопка на ручке, педаль, клавиша на приборе) / таймером Диапазон установки таймера От 0,02 до 99,98 (с шагом 0,02 с) Размагничивание Убывающим по амплитуде током Установка времени размагничивания От 4 до 99 периодов тока (0,08 – 1,98 с) Рабочие характеристики Рабочий цикл при максимальной мощности 50% максимальная длительность подачи тока 10 с напряжение при разомкнутой цепи 5 В Длина токовых кабелей 2,5 м Сечение токовых кабелей 95 мм2 Мощность 8 кВА Подключение 220 В, 50 Гц, 32 A Сетевой кабель (длиной 3 м) Съемный, влагозащищенный разъем Габаритные размеры (Ш х В х Д) 265 х 300 х 420 мм Вес без устройств намагничивания 30 кг -
Комплект поставки СТРИМ-20

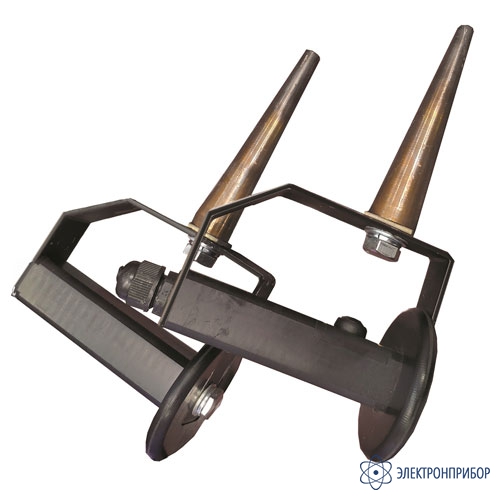

№ Наименование Количество 1 Блок магнитопорошкового дефектоскопа переносного СТРИМ-20 1 2 Токовый кабель 2,5 м сечением 95 мм с пистолетной рукояткой и контактным наконечником 1 3 Токовый кабель 2,5 м сечением 95мм с пистолетной рукояткой, контактным наконечником и кнопкой включения тока 1 4 Сетевой кабель 1 5 Руководство по эксплуатации с паспортом 1 Дополнительная комплектация СТРИМ-20
(Поставляется за отдельную плату)
№ Наименование 1 Соленоид 2 Токовые кабели, ручки 3 Контактные наконечники из разных металлов 4 Электромагнит 5 Сетевой кабель нестандартной длины 6 Педаль включения тока 7 Специализированные устройства намагничивания 8 Тележка для транспортировки -
