А 1410 Pulsar, А-1410 Pulsar, A1410 Pulsar, A1410 Pulsar,

UK1410 — ультразвуковой тестер для бетона

Код товара: 53691
    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      91297-24 до 09.02.2029

    • Производитель

      АКС, Россия

    • Артикул

      1024

    Описание ультразвукового тестера для бетона UK1410:

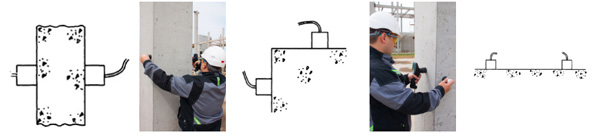

    Компактный, легкий и удобный в использовании ультразвуковой тестер UK1410 для измерения времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при сквозном прозвучивании. В процессе контроля допускается проведение поверхностного прозвучивания.

    UK1410 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при сквозном прозвучивании. В процессе контроля допускается проведение поверхностного прозвучивания.

    Измерение скорости и времени может проводиться на основе изменяемой базы с целью определения прочности и целостности материалов и конструкций. Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием.

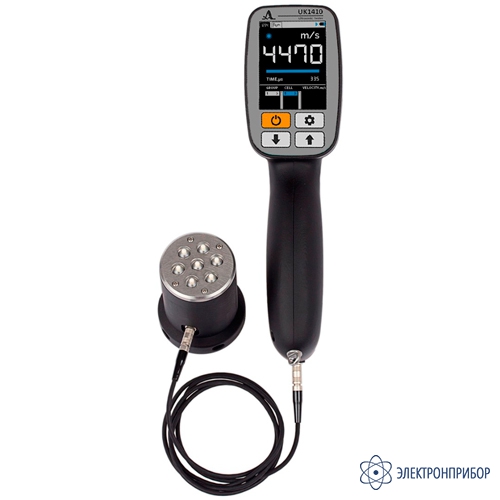

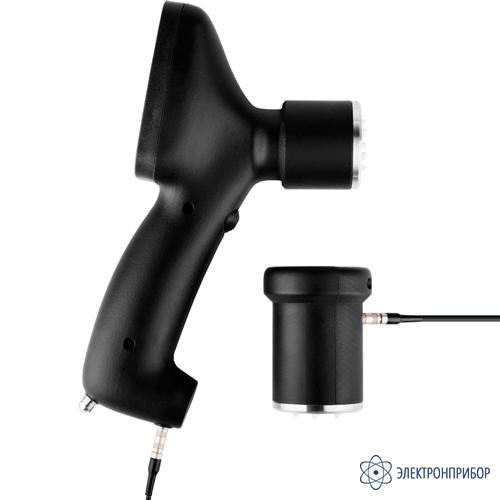

    В корпус ультразвукового тестера UK1410 встроен семиэлементный преобразователь с сухими точечным контактом (СТК), принимающий ультразвуковую волну. Излучение ультразвуковой волны осуществляется выносным семиэлементным СТК преобразователем, подключенным к корпусу прибора с помощью одинарного кабеля LEMO-LEMO.

    Наличие многоэлементного преобразователя повышает энергию сигнала, что позволяет проводить контроль больших толщин конструкций из бетона.

    Назначение ультразвукового тестера для бетона UK1410:

    • Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня при наличии двухстороннего доступа к объекту;
    • Оценка прочности бетона с помощью построения корреляционной (градуировочной) кривой, отражающей зависимость времени и скорости распространения ультразвуковых волн в объекте с его физико-механическими свойствами и физическим состоянием
    • Максимальная толщина контролируемого объекта – 2 500 мм;
    • Контроль конструкций из железобетона бетона толщиной до 1 000 мм;
    • Оценка возраста материала при условии изменения его свойств со временем;
    • Оценка пористости и трещиноватости материала.

    Особенности ультразвукового тестера для бетона UK1410:

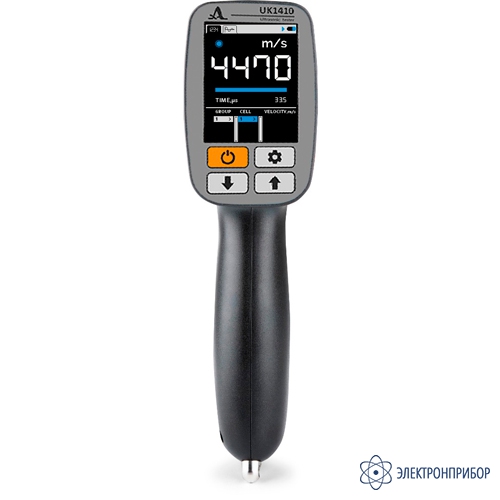

    • Цветной, антибликовый 2,8'' TFT дисплей;
    • Встроенная система автоматической регулировки усиления (АРУ);
    • Эргономичный корпус из лёгкого и ударопрочного пластика;
    • Встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах;
    • Энергонезависимая память на 50 000 измерений с возможностью сортировки по группам;
    • Передача данных на внешний компьютер с помощью USB и bluetooth;
    • Удобное меню и быстрый доступ к функциям управления;
    • Индикатор уровня заряда аккумулятора;
    • Оперативное управление яркостью подсветки экрана прибора;
    • Наличие А-Скана сигнала.
  • Технические характеристики ультразвукового тестера для бетона UK1410:

    Параметр Значение
    Тип преобразователей недемпфированные СТК
    Конфигурация преобразователя 7 капсул, расположенных «ромашкой»
    Амплитуда зондирующего импульса, В 400
    Рабочая частота, кГц 50
    Диапазон устанавливаемой задержки, мкс от 0 до 20
    Временной сдвиг, мкс от 0 до 500
    Диапазон устанавливаемой величины базы, мм от 50 до 2500
    Максимальное число накоплений 64
    АРУ отключаемое
    Максимальная толщина контролируемого объекта, м 2,5
    Дискретность индикации времени распространения ультразвуковых волн, мкс 0,1
    Дискретность индикации скорости распространения ультразвуковых волн, м/с 10
    Диапазон измерений времени распространения продольных ультразвуковых волн, мкс от 10 до 700
    Диапазон измерений времени распространения продольных ультразвуковых волн, м/с от 1000 до 15000
    Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс ±(0,02·t+0,1), где
    t–измеренное значение времени, мкс
    Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, ±(0,02+ε)∙с+10), где
    с–измеренное значение скорости, м/с
    ε–относительная погрешность базы измерений
    Номинальное напряжения питания, В 3,3
    Продолжительность непрерывной работы при яркости дисплея 80%, температуре 25°С, ч, не менее 16
    Экран 2,8”, 320×240 точек
    Габаритные размеры электронного блока, мм, не более 230х125х65
    Габаритные размеры внешнего преобразователя, мм, не более Ø 60х80
    Масса электронного блока, г, не более 420
    Средняя наработка на отказ, ч 18 000
    Установленный срок службы, лет 5
    Условия эксплуатации:
    - температура воздуха, °С
    - относительная влажность воздуха при температуре плюс 35°С, %, не выше

    от минус 10 до плюс 55
    95

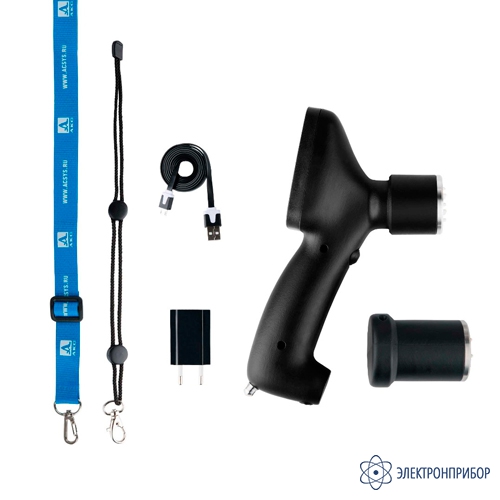

  • Комплект поставки UK1410

    Наименование Количество
    1 Ультразвуковой тестер для бетона UK1410 1
    2 Антенная решетка М1001 0.05A0D25PL 1
    3 Кабель LEMO-LEMO одинарный 3,0 м 1
    4 Сетевой адаптер 220 В - USB 1
    5 Кабель USB A - Micro B 1
    6 Компакт диск с документацией и ПО 1
    7 Калибровочный образец UCB 01006 1

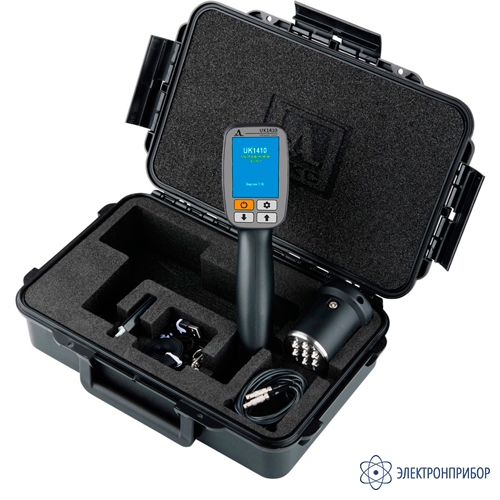

    8 Жесткий кейс Т14 1
