ВИД 345, ВИД345

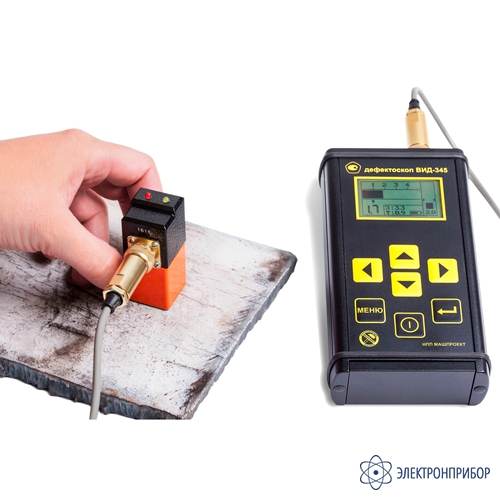

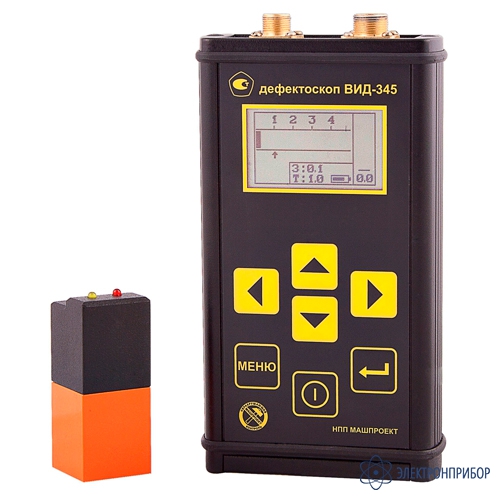

ВИД-345 — магнитно-вихретоковый портативный дефектоскоп
Код товара: 60066-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
74080-19 до 20.02.2029
Сертификаты
Назначение магнитно-вихретокового портативного дефектоскопа ВИД-345:
Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины трещин (стресс-коррозионных) в металлических конструкциях, в том числе под слоем изоляционного покрытия и/или коррозии. ВИД-345 также применяется для контроля толщины изоляционного покрытия на контролируемом изделии.
В приборе комбинируются магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.
ВИД-345 (комплект ГТУ) поставляется в ударопрочном кейсе. В комплектацию входят дополнительные датчик и кабель для его подключения к прибору. Предусмотрена Специализированная калибровка и настройка под задачи Покупателя.

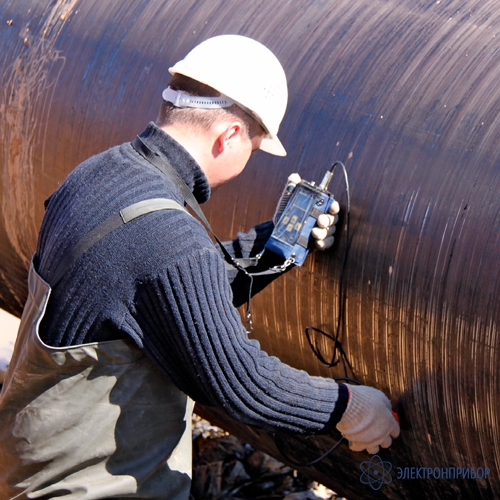

Объекты, контролируемые ВИД-345:
- трубы, трубопроводы;
- нефте- и газопроводы;
- сосуды, сосуды давления;
- объекты энергетического производства;
- детали конструкций, машин и механизмов.
Преимущества работы магнитно-вихретокового портативного дефектоскопа ВИД-345:
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования;
- Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия;
- Оперативная корректировка режимов работы;
- Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия;
- Световая, звуковая (в комплекте наушники) сигнализация дефекта.
Особенности конструкции магнитно-вихретокового портативного дефектоскопа ВИД-345:

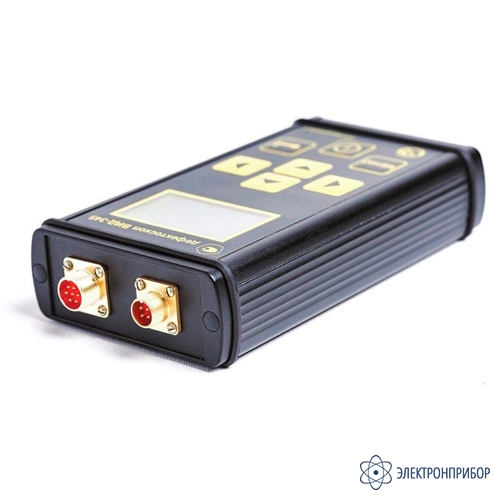

- Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях;
- Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию;
- Интуитивный русско-язычный интерфейс организован по принципу "ВКЛЮЧИ И РАБОТАЙ";
- Предусмотрено оснащение дополнительными сменными датчиками.
Режимы работы магнитно-вихретокового портативного дефектоскопа ВИД-345:
Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.
Прибор работает:
- по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов);
- по влажной, грязной поверхности;
- по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия Применяется при толщине изоляционного покрытия от 0 до 4 мм Режим поиска стресс-коррозионных трещин Применяется при толщине изоляционного покрытия до 10 мм -
-
Технические характеристики магнитно-вихретокового портативного дефектоскопа ВИД-345:
Параметр Значение Минимальная глубина выявляемой трещины 0,2-0,5 мм Минимальное раскрытие трещины 0,05 мм Минимальная длина выявляемой трещины 5 мм Диапазон определения глубины трещины 0,3 - 5 мм Погрешность определения глубины трещины 0,2 мм + 0,1h (где h - глубина) Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения 0 - 6 мм Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения 10 % Максимальная толщина изоляции, позволяющая производить определение глубины трещины 10 мм Материал корпуса электронного блока металл Материал датчика корпус - металл, контактная поверхность – высокопрочная керамика, стойкая к истиранию Питание прибора автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK Непрерывное время работы от аккумуляторов до 10 ч. Контроль разряда аккумуляторов есть Диапазон рабочих температур -15 ... + 40 °С Размеры электронного блока дефектоскопа 150 х 80 х 35 мм Размеры штатного датчика N-345 25 х 25 х 60 мм Вес электронного блока дефектоскопа не более 500 г -
Комплект поставки ВИД-345
№ Наименование ВИД-345 (комплект Базовый) ВИД-345 (комплект ГТУ) 1 Электронный блок дефектоскопа ВИД-345 со встроенным аккумулятором 1 1 2 Стандартный датчик N-345 1 2 3 Кабель для подключения датчика к прибору 1 2 4 Контрольный образец с имитацией трещины глубиной 2 мм 1 1 5 Контрольный образец изоляционного покрытия толщиной 2 мм 1 1 6 Блок аккумуляторов (комплект из 2 шт.) - 1 7 Зарядное устройство 1 1 8 Наушники с переходником 1 1 9 Руководство по эксплуатации (совмещено с паспортом) 1 1 10 Чехол и манжета для закрепления прибора на груди (руке) 1 1 11 Сумка для безопасной транспортировки и хранения 1 - 12 Специализированный кейс для транспортировки и хранения - 1 -
