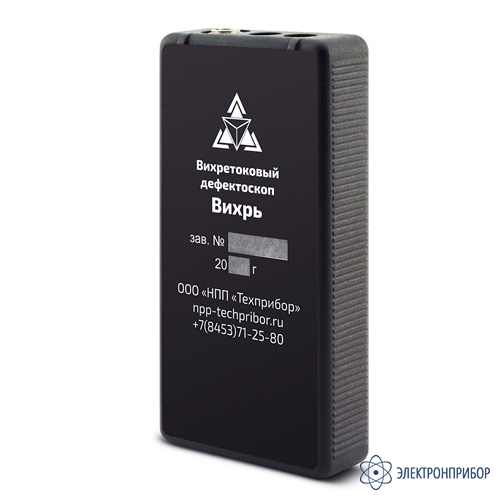

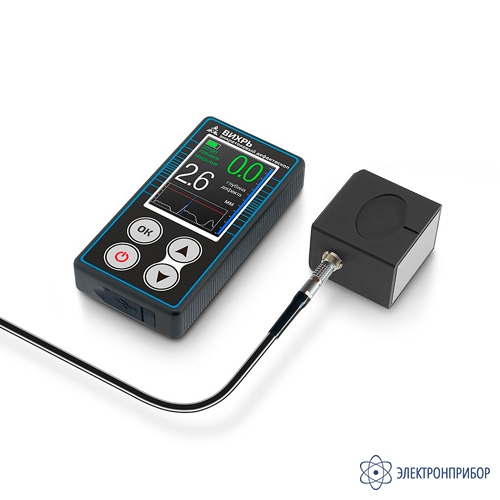

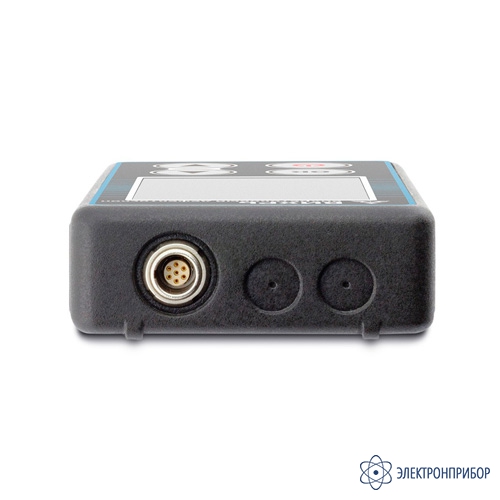

ВИХРЬ — магнитно-вихретоковый дефектоскоп
Код товара: 68047-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
88549-23 до 17.03.2028
-
Артикул
999950950
Назначение магнитно-вихретокового дефектоскопа ВИХРЬ:
Многофункциональный магнитно-вихретоковый дефектоскоп Вихрь выявляет и измеряет глубину стресс-коррозионных трещин в металлических ферромагнитных конструкциях, в том числе под слоем коррозии и/или защитного покрытия., а также толщину изоляции. Измерения проводятся с минимальной погрешностью.
При сканировании материала дефектоскоп ВИХРЬ совмещает два метода: магнитный и вихретоковый. Благодаря этому можно контролировать конструкции с грубой и загрязненной поверхностью, а также вести измерения сквозь изолирующее покрытие или слой коррозии. Для исследования материалов с покрытием, имеющим переменную толщину, не требуется внесение дополнительных настроек.
Прибор рассчитан на применение в лабораторных, цеховых и полевых условиях различных отраслей промышленности. Дефектоскоп имеет звуковую и световую сигнализацию при обнаружение дефекта и световую сигнализацию о допустимом диапазоне измеряемого покрытия.По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению УХЛ категории 1.1 ГОСТ 15150-69.
Решаемые задачи:
- Поиск дефектов под слоем коррозии либо защитного покрытия;
- Определение толщины покрытия;
- Оценка степени коррозионного повреждения;
- Измерение глубины трещины.
Особенности магнитно-вихретокового дефектоскопа ВИХРЬ:

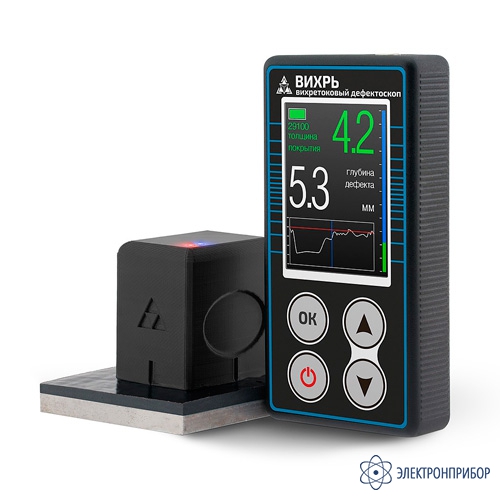

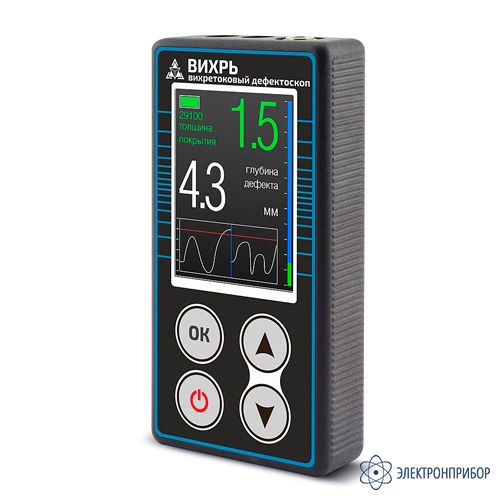

- Большой цветной LCD дисплей 2,8 дюйма;
- Графическое отображение профиля поверхности;
- Эргономичная форма датчика;
- Прочный корпус с панелями из Al;
- Рабочая поверхность измерительного преобразователя выполнена из керамического материала (ПОЛИКОР).
-
-
Технические характеристики магнитно-вихретокового дефектоскопа ВИХРЬ:
Параметр Значение Минимальная глубина выявляемой трещины, мм 0,2 Минимальная длина выявляемой трещины, мм 5 Диапазон определения глубины трещины, мм 0,3-6 Погрешность определения глубины трещины, % 20 Диапазон определения толщины изоляции, мм 0-12 Погрешность определения толщины изоляции, % 5 Максимальная толщина изоляции, позволяющая производить определение глубины трещины, мм 5 Максимальная толщина изоляции, позволяющая производить поиск трещины, мм 10 Рабочая частота преобразователя, кГц 44 Габаритные размеры, мм 130 х 66 х 24 Масса, не более, кг 0,2 -
Комплект поставки ВИХРЬ
№ Наименование Количество 1 Магнитно-вихретоковый дефектоскоп ВИХРЬ 1 2 Измерительный преобразователь 1 3 Паспорт (руководство по эксплуатации) 1 4 Кейс для транспортировки 1 Дополнительная комплектация ВИХРЬ:
(Поставляется за отдельную плату)
№ Наименование 1 Контрольный образец изоляции толщиной 5 мм 2 Контрольный образец трещины 0,12х1,0 мм (раскрытие, глубина) -
