GKI-3, GKI 3, GKI3

Калибраторы цепей измерения частичных разрядов

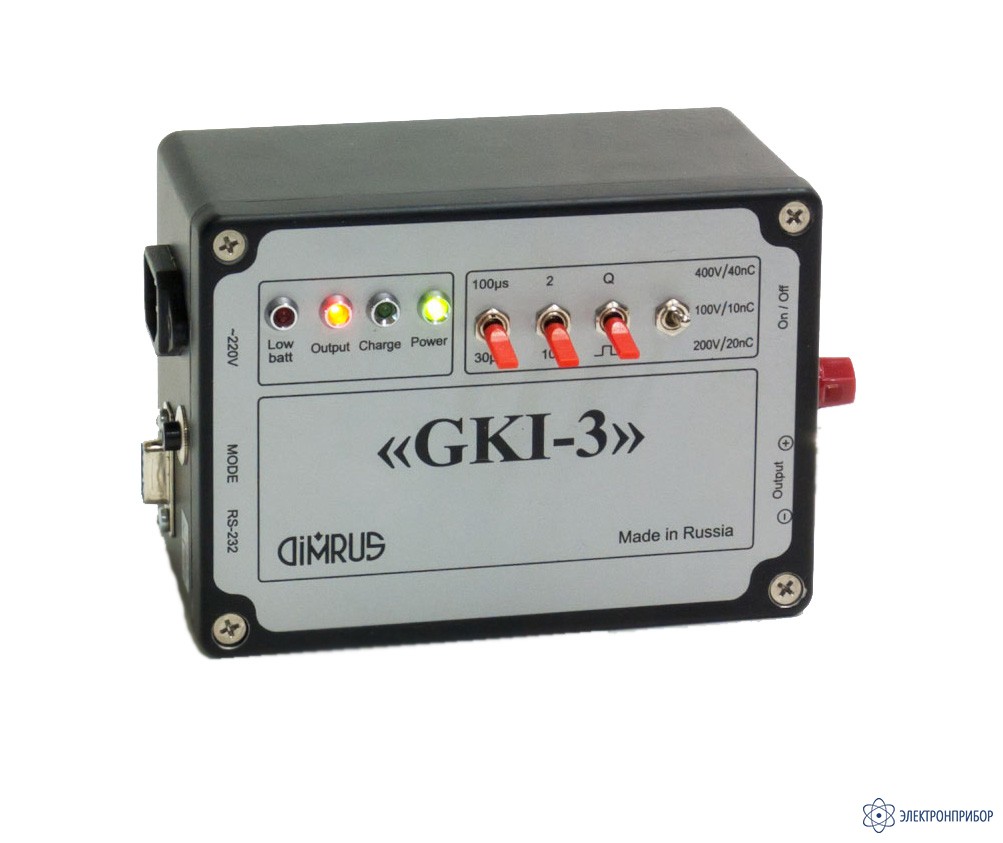

GKI-3 — высокочастотный генератор

Код товара: 38238
  • Описание высокочастотного генератора GKI-3:

    Градуировочный калибратор импульсный марки «GKI-3» является универсальным устройством и предназначен для решения двух важных практических задач:

    Диагностики деформаций формы обмоток трансформаторов по методу прямоугольных импульсов. При помощи «GKI-3» в данном методе генерируются высокочастотные импульсы необходимой частоты и амплитуды. Регистрация отклика обмоток трансформатора на эти импульсы регистрируется осциллографом, или другим, специально предназначенным для этих целей прибором.

    Калибровки измерительных цепей измерения частичных разрядов, особенно в объектах с большим затуханием высокочастотных импульсов.

  • Технические характеристики высокочастотного генератора GKI-3:

    Параметр Значение
    Длительность положительного импульса, мкс 100±0,3; 30±0,3
    Амплитуда импульсов, В 100±5; 200±10; 400±20
    Скважность импульсов 2; 10
    Длительность фронтов импульсов, нс 20
    Мощность, отдаваемая в нагрузку не менее 2 ВА
    Частота следования импульсов 2,4 кГц
    Инжектируемый заряд 10/20/40 нКл
    Нарастающий фронт импульса ≤ 4/7/15 нс
    Длительность импульса ≤ 16/20/30 нс
    Автономное питание Аккумулятор
    Время непрерывной работы 4 часа
    Питание от сети 100..240 В, 40..440 Гц
    Время полной зарядки аккумуляторов 12 часов
    Габаритные размеры, мм, не более 148 x 108 x 75
    Масса прибора не более 1,5 кг

    Калибратор марки «GKI-3» предназначен для использования подготовленным диагностическим персоналом.

  • Комплект поставки GKI-3

    Наименование Количество
    1 Высокочастотный генератор GKI-3 1
