GKI-4, GKI 4, GKI4

Калибраторы цепей измерения частичных разрядов

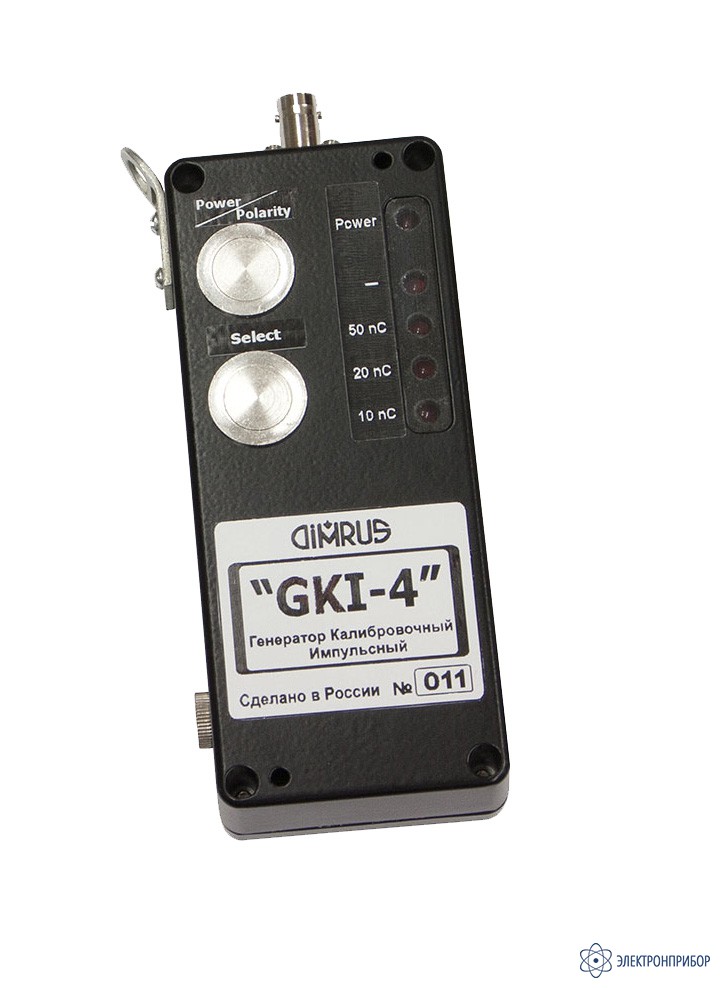

GKI-4 — импульсный калибровочный генератор

Код товара: 38239
  • Описание импульсного калибровочного генератора GKI-4:

    Градуировочный калибратор импульсный «GKI-4» предназначен для градуировки датчиков и цепей регистрации частичных разрядов при работе с различными переносными и стационарными измерительными приборами. По своим функциональным возможностям он занимает промежуточное положение между простейшим калибратором марки «GKI-1» и достаточно сложным «GKI-2».

    Управление калибратором осуществляется при помощи двух кнопок путем последовательного перебора параметров генерируемых импульсов. Выбранный режим генерации отображается при помощи светодиодов.

    Наиболее эффективно применение калибратора марки «GKI-4» с приборами диагностики состояния изоляции высоковольтных кабельных линий, в зависимости от длины которых определяются параметры тестового импульса – его амплитуда и длительность.

    Калибратор марки «GKI-4» может эксплуатироваться в сложных погодных условиях при температуре окружающего воздуха от минус 20 до плюс 50 °С и относительной влажности воздуха до 98 % без конденсации влаги.

  • Технические характеристики импульсного калибровочного генератора GKI-4:

    Параметр Значение
    Частота следования импульсов 2.4 кГц
    Инжектируемый заряд 10/20/50 нКл
    Передний фронт импульса 50 нс
    Длительность импульса 200 нс
    Элементы питания тип АА
    Потребляемый ток 220 мА
    Габаритные размеры, мм, не более 150×65×38
    Масса прибора, кг, не более 0,3
  • Комплект поставки GKI-4

    Наименование Количество
    1 Импульсный калибровочный генератор GKI-4 1
