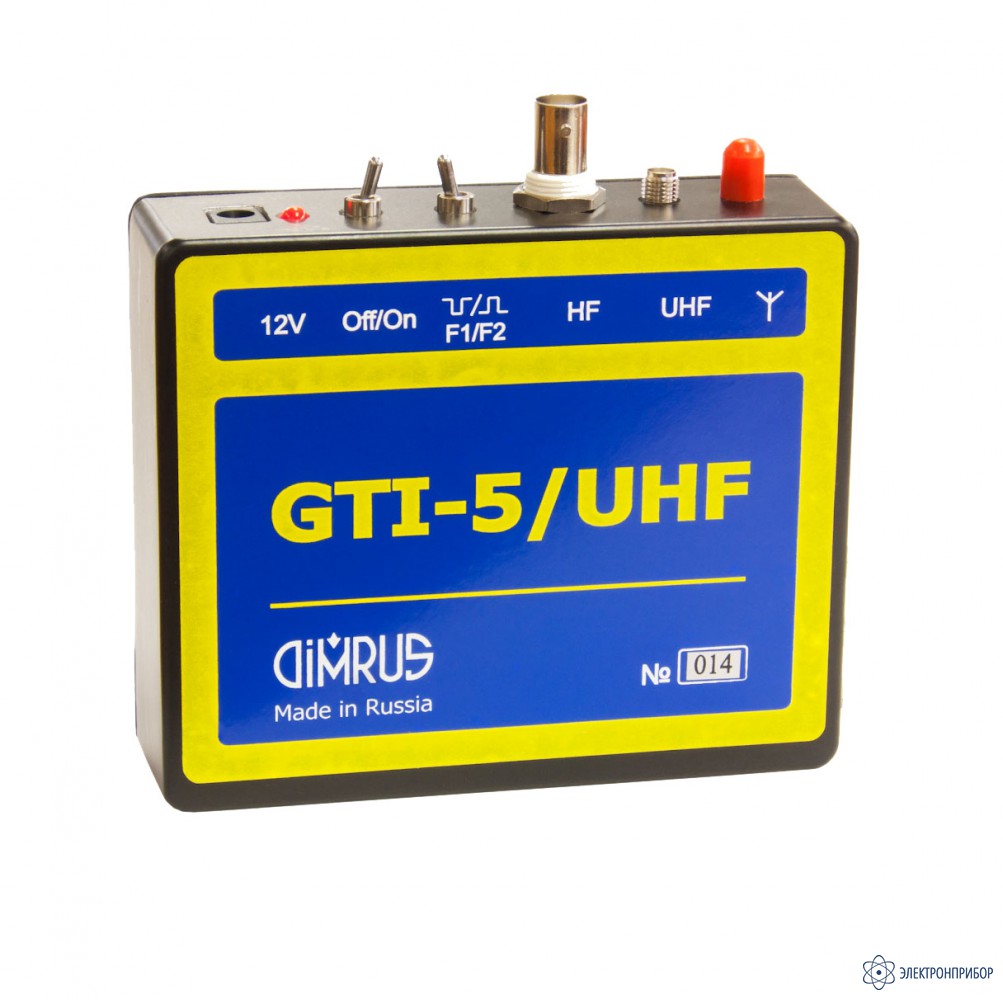

GTI-5/UHF — генератор тестовых импульсов
Код товара: 38240-
-
Производитель
Описание генератора тестовых импульсов GTI-5/UHF:
При градуировке систем измерения частичных разрядов в UHF (СВЧ) диапазоне частот необходимо использовать тестовые генераторы, работающие в этом диапазоне. Градуировочный калибратор GTI-5/UHF является универсальным прибором, работающим в двух диапазонах частот: HF и UHF (ВЧ и СВЧ).
Он предназначен для тестирования датчиков, соединительных кабелей и входных цепей регистрации частичных разрядов в диапазоне HF/UHF при работе с приборами серии «TDM», «GIS-DM», «CDR», а также датчиками типа «AES», «CDR-S» и другими.
Прибор может эксплуатироваться при температуре окружающего воздуха от минус 40 до плюс 50 °С и относительной влажности воздуха до 98 % без конденсации влаги.
Внутренний генератор прибора GTI-5/UHF задает порядок следования тестовых импульсов, которые воздействуют на два выходных каскада, каждый из которых работает в своем диапазоне частот. Выбрав соответствующий выходной разъем прибора, можно получить тестовые импульсы с необходимыми амплитудными и частотными параметрами.
-
-
Технические характеристики генератора тестовых импульсов GTI-5/UHF:
Параметр Значение Импульсы в диапазоне HF Частота следования импульсов 300 Гц Длительность импульса 100 нс Амплитуда (отр./положит) 1 В Нарастающий фронт импульса 10 нс Импульсы в диапазоне UHF Частота следования импульсов 300 Гц Длительность импульса 100 нс Мощность импульса -40 дБм Частота заполнения импульса, МГц 650(F1)/433(F2) Импульсов в диапазоне UHF антенный выход Частота следования импульсов 300 Гц Длительность импульса 100 нс Мощность импульса 10 дБм Частота заполнения импульса, МГц 650(F1)/433(F2) Элементы питания Аккумуляторы Время зарядки 12 часов Потребляемый ток 200 мА Габаритные размеры, мм, не более 130×120×38 Масса прибора, кг, не более 0,45 -
Комплект поставки GTI-5/UHF
№ Наименование Количество 1 Генератор тестовых импульсов GTI-5/UHF 1 -
