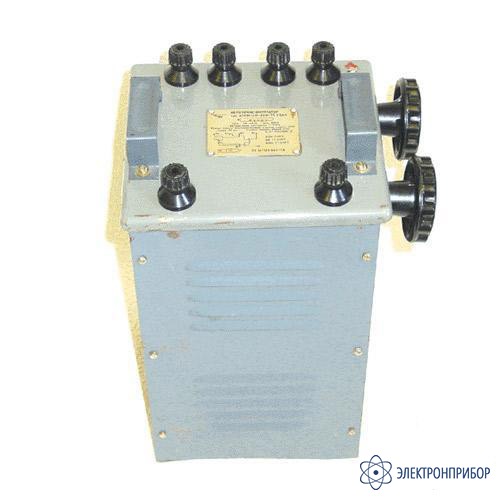

АОСН-20 — автотрансформатор

Код товара: 20335

    • Гарантия

      1 год

    Назначение:

    Трансформатор АОСН-20-220-75 УХЛ4 предназначен для плавного регулирования напряжения переменного тока промышленной частотой 50Гц. Применяется при всевозможных работах в электротехнических лабораториях, в производственных целях - регулирование температуры в муфельных печах и термостатах, требующих регулирование напряжения.

    Структура условного обозначения:

    А - Автотрансформатор
    О - Однофазный
    С - Сухой с естественным охлаждением
    Н - С регулированием напряжения под нагрузкой
    20 - Номинальный ток нагрузки, А
    220 - Номинальное первичное напряжение, В
    75 - Год начала серийного производства
    УХЛ4 - Климатическое исполнение и категория размещения по ГОСТ 15150-69

  • Технические характеристики:

    Параметр Значение
    Номинальная мощность в кратковременном режиме работы:
    • Продолжительностью 1ч.
    • Продолжительностью 4ч.
    5 кВА
    2 кВА
    Номинальное первичное напряжение 220 В
    Пределы регулирования вторичного напряжения при холостом ходе 0 - 240 В
    Номинальная частота 50 Гц
    Ток холостого хода, не более 3,0 А
    Количество регулируемых цепей 2
    Число фаз 1
    Габаритные размеры 210х275х408
    Масса 30 кг

    Номинальный ток нагрузки:

    Режим работы Номинальный ток нагрузки, А
    Использование одной пары роликов одночасовой 20
    Четырехчасовой 18
    Использование двух пар роликов (одна для коррекции сети, другая для регулирования напряжения) одночасовой 14
    Четырехчасовой 5,6
    Регулирование в двух отдельных цепях
    (ток в каждой из цепей)    		 одночасовой 10
    Четырехчасовой 4
