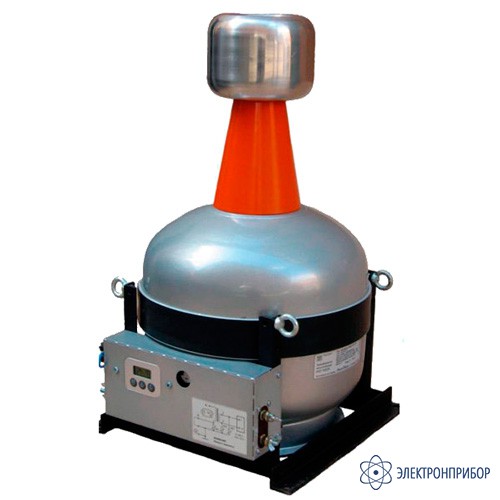

ИОГ-100/20 — испытательный трансформатор

Код товара: 43016
  • Является модификацией ИОГ-100

    • Гарантия

      1 год

    Назначение испытательного трансформатора ИОГ-100:

    Трансформаторы серии ИОГ-100 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).

    Трансформаторы серии ИОГ-100 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.

    Трансформаторы ИОГ-100 поставляются в двух модификациях ИОГ-100/20 и ИОГ-100/7,5 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.

  • Технические характеристики трансформатора ИОГ-100/20:

    Параметр Значение
    Номинальное напряжение обмотки ВН, кВ 100
    Максимальное напряжение обмотки ВН при ПВ 10 %, кВ 105
    Испытательное напряжение частоты 50 Гц, кВ 110
    Номинальное напряжение обмотки низшего напряжения, В 220
     Номинальная частота, Гц 50
     Установившийся ток к.з., А, не менее 2,9
    Напряжение короткого замыкания Uкз, % 6,7
    Минимальная емкость нагрузки, нФ 0,0
    Максимальная емкость объекта испытаний, нФ 15
    Испытательная мощность, кВА:
    — длительный режим
    — повторно-кратковременный режим, ПВ 10 %
    12
    20
    Максимальная потребляемая мощность, не более, кВА 13,5
    Интенсивность собственных ЧР, пКл, не более 5,0
    Номинальное изб. давление элегаза, МПа, не более

    0,32
     Объем для заполнения элегазом, л 25
    Габаритные размеры, мм 400x420x700
    Масса, кг 85

  • Комплект поставки ИОГ-100/20

    № Наименование Количество
    1 Испытательный трансформатор ИОГ-100/20 1
