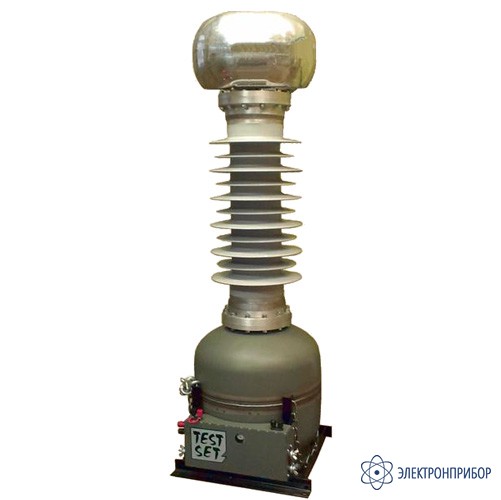

ИОГ-150/18 — испытательный трансформатор
Код товара: 43010-
Является модификацией ИОГ-150
-
Гарантия
1 год
Назначение испытательного трансформатора ИОГ-150:
Трансформаторы серии ИОГ-150 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).
Трансформаторы серии ИОГ-150 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.
Трансформаторы ИОГ-150 поставляются в двух модификациях ИОГ-150/90 и ИОГ-150/18 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.
-
-
Технические характеристики испытательного трансформатора ИОГ-150/18:
Параметр Значение Номинальное напряжение обмотки ВН, кВ 150 Максимальное напряжение обмотки ВН при ПВ 10 %, кВ 155 Испытательное напряжение частоты 50 Гц, кВ 165 Номинальное напряжение обмотки низшего напряжения, В 220 Номинальная частота, Гц 50 Установившийся ток к.з., А, не менее 1,8 Напряжение короткого замыкания Uкз, % 6,8 Минимальная емкость нагрузки, нФ 0,0 Максимальная емкость объекта испытаний, нФ 15 Испытательная мощность, кВА:
— длительный режим
— повторно-кратковременный режим, ПВ 10 %
8,5
18Максимальная потребляемая мощность, не более, кВА 14 Интенсивность собственных ЧР, пКл, не более 5,0 Номинальное изб. давление элегаза, МПа, не более 0,32 Объем для заполнения элегазом, л 25 Габаритные размеры, мм 400x420x1270 Масса, кг 95 -
Комплект поставки ИОГ-150/18
№ Наименование Количество 1 Испытательный трансформатор ИОГ-150/18 1 -
