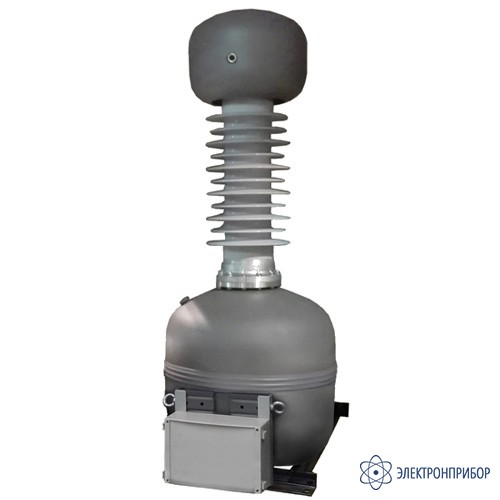

ИОГ-150/90 — испытательный трансформатор
Код товара: 43007-
-
Гарантия
1 год
Назначение испытательного трансформатора ИОГ-150:
Трансформаторы серии ИОГ-150 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).
Трансформаторы серии ИОГ-150 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.
Трансформаторы ИОГ-150 поставляются в двух модификациях ИОГ-150/90 и ИОГ-150/18 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.
-
-
Технические характеристики испытательного трансформатора ИОГ-150/90:
Параметр Значение Номинальное напряжение обмотки ВН, кВ 152 Максимальное напряжение обмотки ВН при ПВ 10 %, кВ 155 Испытательное напряжение частоты 50 Гц, кВ 165 Номинальное напряжение обмотки низшего напряжения, В 220 Номинальная частота, Гц 50 Установившийся ток к.з., А, не менее - Напряжение короткого замыкания Uкз, % - Минимальная емкость нагрузки, нФ 0,0 Максимальная емкость объекта испытаний, нФ 12,3/24,5* Испытательная мощность, кВА:
— длительный режим
— повторно-кратковременный режим, ПВ 10 %
<45**
90**Максимальная потребляемая мощность, не более, кВА 8,8 Интенсивность собственных ЧР, пКл, не более - Номинальное изб. давление элегаза, МПа, не более 0,32 Объем для заполнения элегазом, л - Габаритные размеры, мм - Масса, кг - * — Для напряжения до 152 кВ, в знаменателе для напряжения до 80 кВ;
** — Для времени работа/пауза 30/30, в знаменателе - для времени работа/пауза 10/60. -
Комплект поставки ИОГ-150/90
№ Наименование Количество 1 Испытательный трансформатор ИОГ-150/90 1 -
Модификации ИОГ-150
Подберите модификацию по параметрам
Испытательная мощность, кВА (длительный режим)Испытательная мощность, кВА (повторно-кратковременный режим)Максимальная емкость объекта испытаний, нФ -
