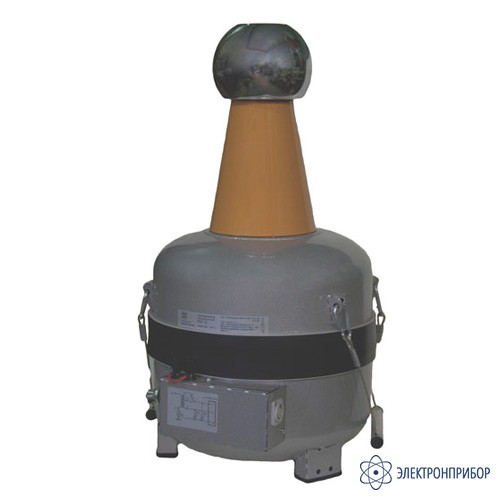

ИОГ-20/7,5 — испытательный трансформатор

Код товара: 43022
  • Является модификацией ИОГ-20

    • Гарантия

      1 год

    Назначение испытательного трансформатора ИОГ-20:

    Трансформаторы серии ИОГ-20 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).

    Трансформаторы серии ИОГ-20 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.

    Трансформаторы ИОГ-20 поставляются в двух модификациях ИОГ-20/20 и ИОГ-20/7,5 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.

  • Технические характеристики испытательного трансформатора ИОГ-20/7,5:

    Параметр Значение
    Номинальное напряжение обмотки ВН, кВ 20
    Максимальное напряжение обмотки ВН при ПВ 10 %, кВ 21
    Испытательное напряжение частоты 50 Гц, кВ 22
    Номинальное напряжение обмотки низшего напряжения, В 220
     Номинальная частота, Гц 50
     Установившийся ток к.з., А, не менее 5,5/6,7
    Напряжение короткого замыкания Uкз, % -
    Минимальная емкость нагрузки, нФ 0,0
    Максимальная емкость объекта испытаний, нФ 220
    Испытательная мощность, кВА:
    — длительный режим
    — повторно-кратковременный режим, ПВ 10 %
    4,4
    7,2
    Максимальная потребляемая мощность, не более, кВА 4,4
    Интенсивность собственных ЧР, пКл, не более 5,0
    Номинальное изб. давление элегаза, МПа, не более 0,30
     Объем для заполнения элегазом, л 15
    Габаритные размеры, мм 350x350x580
    Масса, кг 37

  • Комплект поставки ИОГ-20/7,5

    № Наименование Количество
    1 Испытательный трансформатор ИОГ-20/7,5 1
