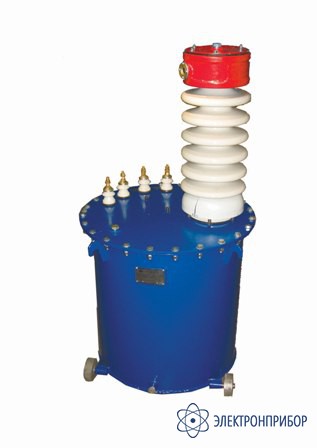

ИОМ 100/25 — испытательный трансформатор

Код товара: 37780

    • Гарантия

      1 год

    Назначение испытательного трансформатора ИОМ-100/25:

    Трансформатор ИОМ-100/25 предназначен для испытания изоляции электрических установок и машин различной мощности приложенным напряжением переменного тока частоты 50 Гц.

    Трансформатор предназначен для эксплуатации в районах с умеренным климатом и имеет климатическое исполнение У категории размещения 2 по ГОСТ 15150-69.

    Работа трансформатора допускается в следующих режимах:

    1) кратковременный режим, предусматривающий проведение одного испытания, состоящего из шести циклов. Каждый цикл – одноминутная нагрузка и трехминутный перерыв. Промежуток между испытаниями 60 минут.

    Время, затрачиваемое на подъем и снижение напряжения в одноминутный режим не учитывается.

    2) длительный режим, предусматривающий проведение испытания в течение 1 часа.

     Перед началом работы на трансформаторе ввод Х обмотки ВН должен быть заземлен.

  • Технические характеристики испытательного трансформатора ИОМ-100/25:

    Параметр Значение
    Основные параметры трансформатора
    Мощность, кВ·А при кратковременном режиме 25
    при длительном режиме 13
    Напряжение, кВ первичной 0,2
    вторичное 100
    измерительной обмотки 0,1
    Максимальный ток первичной обмотки, А при кратковременном режиме 125
    при длительном режиме 65
    Максимальный ток вторичной обмотки, мА при кратковременном режиме 250
    при длительном режиме 130
    Максимальный ток измерительной обмотки, мА 50
    Схема и группа соединений 1/1-0
    Габаритные размеры, мм, не более Ø=645, H=1300
    Масса, кг, не более 300
    Охлаждение трансформатора естественное масляное предварительная выдержка активной части под вакуумом
    заливка трансформаторного масла под вакуумом

  • Комплект поставки ИОМ 100/25

    № Наименование Количество
    1. Испытатательный трансформатор ИОМ 100/25 1
    2. Паспорт 1
