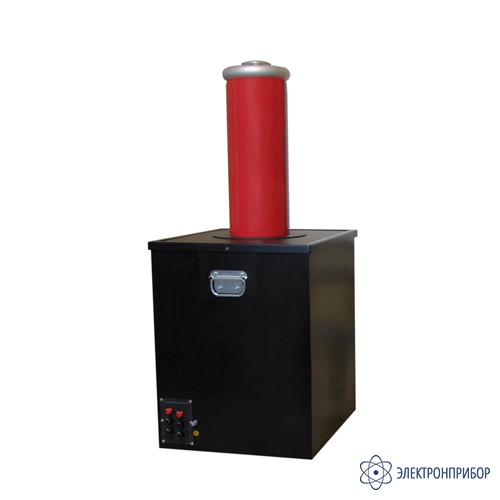

ТВИ-100 — трансформатор испытательный
Код товара: 44517-
-
Гарантия
1.5 года
Назначение трансформатора испытательного ТВИ-100:

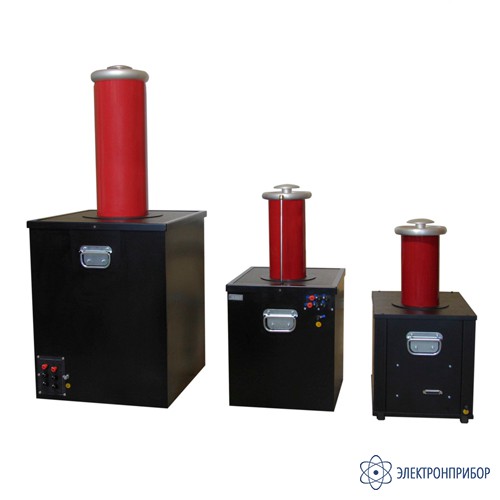

Трансформаторы высоковольтные испытательные серии ТВИ-100 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяются для проведения высоковольтных испытаний, диагностирования изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, при испытании которых требуется высокое напряжение.
Трансформатор ТВИ-100/140 дополнительно оснащен встроенным диодным столбом, встроенным высоковольтным делителем с коэффициентом деления 1000:1, 10000:1, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока, штангой заземления.
По требованию — отвод от вторичной обмотки, изготовление трансформаторов большей или меньшей мощности, изменение габаритных размеров и установка присоединительных фланцев.
-
-
Технические характеристики трансформатора испытательного ТВИ-100:
Параметр Значение Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В 0,10…240,0 Номинальное напряжение первичной обмотки, В 200,0 ± 1% Номинальное напряжение вторичной обмотки, при напряжении на первичной обмотке 200.0 В, кВ 100,00 Номинальный ток холостого хода, при напряжении на первичной обмотке 200.0 В, мА (не более) 1000 Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ 110,00 Максимальный выходной переменный ток, мА 35 ,0 Габаритные размеры трансформатора, мм (440±10)х(1000±10)х(420±10) Масса блока высоковольтного, кг 65±5 Электропитание от сети переменного тока (50 ± 10) Гц, (220 ± 22) В Максимальная потребляемая мощность установок, ВА 3750 Средний срок службы, лет, не менее 7 Рабочие условия применения температура окружающего воздуха от минус 20 до плюс 40 °C
относительная влажность воздуха 98 % при 25 °С
атмосферное давление от 84 до 106,7 кПа -
Комплект поставки ТВИ-100
№ Наименование Количество 1 Трансформатор испытательный ТВИ-100 1 2 Паспорт 1 3 Тара транспортная 1
