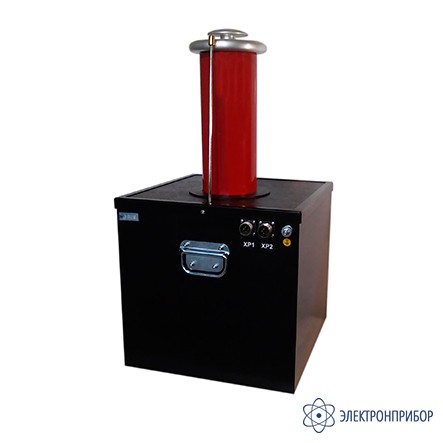

ТВИ-15/22 — трансформатор испытательный
Код товара: 44525-
-
Гарантия
1.5 года
Назначение трансформатора испытательного ТВИ-15/22:
Трансформаторы высоковольтные испытательные серии ТВИ-15 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяются для проведения высоковольтных испытаний, диагностирования изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, при испытании которых требуется высокое напряжение.
Описание трансформатора испытательного ТВИ-15/22:
Трансформатор ТВИ-15/22 дополнительно оснащен встроенным диодным столбом, встроенным высоковольтным делителем с коэффициентом деления 100:1, 1000:1, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока, штангой заземления.
По требованию — отвод от вторичной обмотки, изготовление трансформаторов большей или меньшей мощности, изменение габаритных размеров и установка присоединительных фланцев.
-
-
Технические характеристики трансформатора испытательного ТВИ-15/22:
Параметр Значение Номинальное значение напряжения постоянного тока, кВ 22,00 Максимальный выходной постоянный ток, мА 75,0 Относительная погрешность встроенного делителя напряжения 1 % Коэффициент деления делителя напряжения 1:100, 1:1000 Встроенное разрядное устройство да Встроенный переключатель рода тока да Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В 0,10…240,0 Номинальное напряжение первичной обмотки, В 200,0 ± 1% Номинальное напряжение вторичной обмотки, при напряжении на первичной обмотке 200.0 В, кВ 15,00 Номинальный ток холостого хода, при напряжении на первичной обмотке 200.0 В, мА (не более) 600 Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ 17,50 Максимальный выходной переменный ток, мА 150,0 Габаритные размеры трансформатора, мм (370±10)х(650±10)х(310±10) Масса блока высоковольтного, кг 36±3 Электропитание от сети переменного тока (50 ± 10) Гц, (220 ± 22) В Максимальная потребляемая мощность установок, ВА 3100 Средний срок службы, лет, не менее 7 Рабочие условия применения температура окружающего воздуха от минус 20 до плюс 40 °C
относительная влажность воздуха 98 % при 25 °С
атмосферное давление от 84 до 106,7 кПа -
Комплект поставки ТВИ-15/22
№ Наименование Количество 1 Трансформатор испытательный ТВИ-15/22 1 2 Паспорт 1 3 Тара транспортная 1
