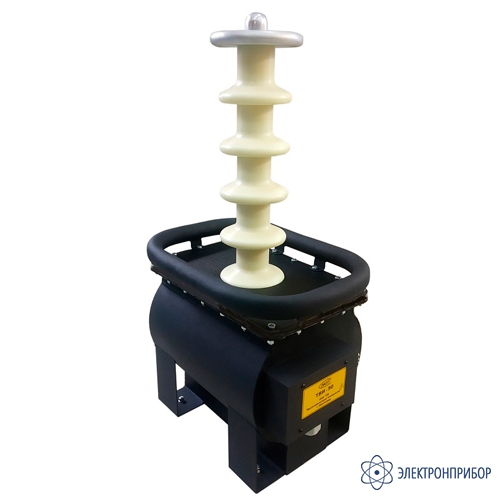

ТВУ-50/8 — испытательный трансформатор

Код товара: 73245
    • Гарантия

      1 год

    Назначение испытательного трансформатора ТВУ-50/8:

    Трансформаторы серии ТВУ-50/8 предназначены для длительных непрерывных испытаний в уличных условиях, для этой задачи снабжены высоковольтным изолятором уличного применения. Обладают повышенной пожарной безопасностью за счет применения полиметилсилоксановой жидкости и полностью стального корпуса. Имеют отдельную низкоомную обмотку 100 В для подключения измерительного киловольтметра.

    Модификация ТВУ-50-70/8 оснащена встроенным диодным столбом, встроенным высоковольтным делителем, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока. По согласованию с заказчиком оснащается штангой заземления.

    По требованию заказчика — изготовление трансформатора большей или меньшей мощности, изменение габаритных размеров и установка присоединительных фланцев.

  • Технические характеристики испытательного трансформатора ТВУ-50/8:

    Параметр Значение
     Номинальное значение напряжения переменного тока частотой 50 Гц первичной обмотки, В 220,0 ± 2,0%
    Номинальное значение напряжения высоковольтной обмотки, при U1 = 220,0 В, кВ 50,00
    Номинальное значение силы переменного тока вторичной высоковольтной обмотки, мА:
    - при напряжении 40 кВ
    - при напряжении 50 кВ

    200
    160
    Номинальное значение напряжения  измерительной обмотки, при  U2 = 50,0 кВ, В 100,0
    Номинальный ток холостого хода, при напряжении U1 = 220,0 В, А (не более) 3
    Uкз при 150 мА (не более) 12%
    Uкз при 200 мА (не более) 16%
    Электрическая прочность изоляция начала вторичной обмотки относительно клеммы заземления  — 5 кВ по требованию
    Режим работы:
    - выходное напряжение 41 кВ
    - выходной ток 42 мА и длительность цикла 8 час
    непрерывно
    Габаритные размеры трансформатора (ДхВхШ), мм 420х770х292
    Масса трансформатора, кг 54±1
    Максимальная потребляемая мощность, ВА 9500
    Электропитание от сети переменного тока (50 ± 10) Гц, (220 ± 22) В
    Средний срок службы, лет, не менее 4
    Рабочие условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    - атмосферное давление, кПа

    от -20 до +40
    98 при 25 °С
    от 84 до 106,7
  • Комплект поставки ТВУ-50/8

    Наименование Количество
    1 Испытательный трансформатор ТВУ-50/8 1
    2 Паспорт 1
