НТ17, HT-17, HT17

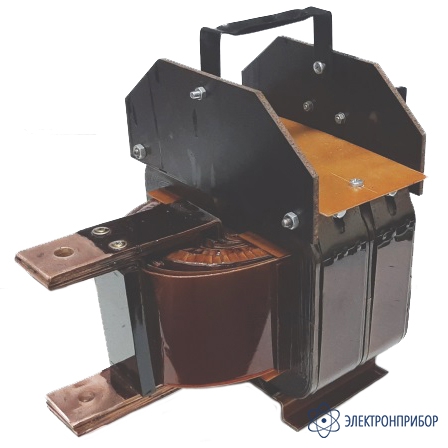

НТ-17 — нагрузочный трансформатор
Код товара: 58254-
-
Гарантия
3 года
-
Производитель
Описание нагрузочного трансформатора НТ-17:
Трансформатор нагрузочный НТ-17 может работать как в автономном режиме, так и в составе с комплектным испытательным устройством серии Сатурн. При этом испытательное устройство обеспечивает электронную регулировку тока первичной обмотки трансформатора и задание длительности протекания тока. Кроме этого, обеспечивается автоматическое измерение тока вторичной обмотки и времени отключения защиты.
Конструкция обмоток трансформатора позволяет подключать их последовательно или параллельно в зависимости от напряжения питающей сети (220 или 380 В) и внутреннего сопротивления нагрузки.
При применении трансформатора совместно с устройством Сатурн-М обеспечивается:
- малая нагрузка на сеть при получении больших токов;
- электробезопасность за счет разделения первичной и вторичной цепей с гальванической развязкой;
- отсутствие износа и подгорания контактов проверяемого аппарата за счет исключения коммутации высоких напряжений;
- широкий диапазон выходных токов от нескольких десятков до тысяч ампер;
- малые габариты и удобство транспортировки к месту проверки.
Для измерения токов до 18 кА, совместно с Сатурн-М рекомендуется использовать измерительный преобразователь ТМ-0,66.
Устройство комплектуется четырьмя токопроводами длиной 0,7 м и сечением 240 мм2. -
-
Технические характеристики нагрузочного трансформатора НТ-17:
Параметр Значение Напряжение питающей сети, В 220 / 380 Максимальный выходной ток при длительности протекания 1 с
(при сопротивлении нагрузки 0,4 мОм), кА17 Масса трансформатора, кг, не более 25 Габаритные размеры, мм, не более 250 x 190 x 220 Длина токопроводов, м, не более 0,7 Сечение токопроводов, мм2, не менее 240 -
Комплект поставки НТ-17
№ Наименование Количество 1 Трансформатор нагрузочный НТ-17 1 2 Токопровод 4 3 Паспорт 1 -
