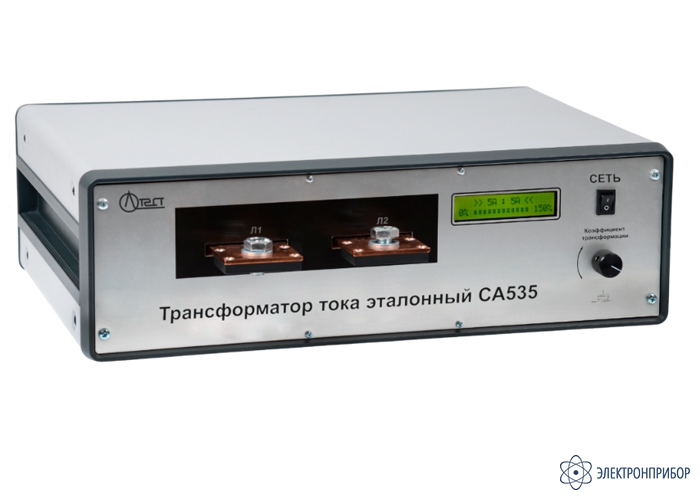

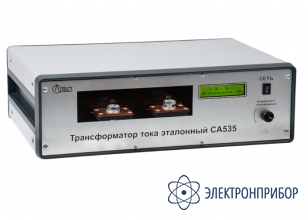

СА535.2 — трансформатор тока эталонный

Код товара: 33890
  • 71260-18

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      71260-18 до 21.05.2024

    • Производитель

      ОЛТЕСТ, Украина

    Сертификаты

    Назначение трансформатора тока эталонного СА535.2:

    Трансформатор тока эталонный СА535.2​ предназначен для использования в качестве эталонных трансформаторов при проведении поверки трансформаторов тока (ТТ). Высокая точность СА535.2​ достигается за счет использования двухступенчатого трансформатора и электронной компенсации влияния нагрузки. СА535.2 используется производителями ТТ и метрологическими институтами и организациями, осуществляющими поверку и калибровку ТТ.

    Особенности трансформатора тока эталонного СА535.2:

    • Поверка (калибровка) ТТ в соответствии с ГОСТ 8.217;
    • Высокие метрологические характеристики, позволяющие использовать прибор в качестве рабочего эталона 1-ого (2-ого) разряда по ГОСТ 8.550 при поверке трансформаторов тока промышленной частоты;
    • Возможность калибровки с классом точности до 0,005 %;
    • Широкий диапазон номинальных первичных токов – от 0,5 до 600 А;
    • Номинальное значение вторичного тока 5 А;
    • Отображение выбранного значения первичного тока на цифробуквенном индикаторе, расположенном на передней панели прибора;
    • Переключение первичного тока с помощью ручки, расположенной на передней панели прибора;
    • Совместное использование c компаратором СА507 позволяет проводить поверку транс-форматоров тока с вторичным током 1 А и 5 А;
    • Возможность использования в автоматизированных поверочных комплексах для поверки трансформаторов тока благодаря наличию функции удаленного доступа к управлению;
    • Комфортный пользовательский интерфейс;
    • Защита от превышения тока.

  • Технические характеристики трансформатора тока эталонного СА535.2:

    Параметр Значение
    СА535.1 СА535.2
    Диапазон силы первичного тока относительно номинального значения 1…120 % или 1...150 % вариант определяется при заказе
    Номинальные значения силы первичного тока 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600 А 0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 175; 200; 250; 300; 400; 500; 600 А
    Номинальное значение силы вторичного тока 5 А при использовании совместно с СА507 возможна поверка ТТ с номинальными значениями I2H 1 А и 5 А
    Номинальная вторичная нагрузка 2,5 В·А при коэффициенте мощности нагрузки, равном 1
    Пределы допускаемой основной токовой погрешности ± 0,02 %
    Пределы допускаемой основной угловой погрешности ± 1,5 мин
    Параметр Значение
    Общие характеристики
    Электропитание прибора:
    - Номинальное напряжение
    - Номинальная частота
    220/230 В
    50 Гц
    Температура окружающего воздуха 0...40 °C
    Относительная влажность воздуха до 80 % при температуре 25 °С
    Размеры 470 × 375 × 145 мм
    Масса 17 кг

  • Комплект поставки СА535.2

    № Наименование Количество
    1 Трансформатор тока эталонный СА535.2 1
    2 Кабель измерительный КИ535 1
    3 Преобразователь “USB to RS-232” 1
    4 Кабель интерфейсный последовательного порта RS-232 1
    5 Кабель питания 1
    6 Диск с программным обеспечением 1
    7 Сумка укладочная для трансформатора СА535 1
    8 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1
    9 Руководство по эксплуатации. Часть 2. Методика поверки 1
    10 Паспорт 1
