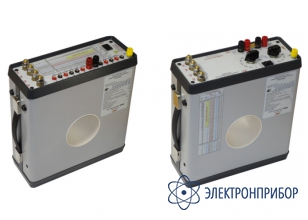

ТТИ-5000(А) — трансформатор тока измерительный лабораторный
Код товара: 59317-
-
Гарантия
5 лет
-
Межповерочный интервал
5 лет
-
Госреестр СИ РФ
79543-20 до 06.11.2025
Назначение трансформатора тока измерительного лабораторного ТТИ-5000(А):
Трансформатор ТТИ-5000(А) предназначен для использования в цепях переменного тока промышленной частоты 50 Гц и номинальным напряжением 0,66 кВ при электрических измерениях и поверке трансформаторов тока с первичными номинальными токами от 1 А до 5000 А и вторичным номинальным током 1 А или 5 А класса точности 0,05 и менее точных по ГОСТ 8.217 в качестве рабочего эталона 1(2)-ого разряда при помощи дифференциального компаратора (КТ-01, КНТ-03, КНТ-05, КНТ-05А). Выпускаются по техническим условиям ТУ 27.11.42-008-12298401-2019.
Трансформаторы выпускаются в следующих модификациях: ТТИ-5000 (ТТИ-5000 (1-ый разряд, кл. т. 0,01), ТТИ-5000 (2-ой разряд, кл. т. 0,02), ТТИ-5000 (2-ой разряд, кл. т. 0,05)) и ТТИ-5000А (ТТИ-5000А (1-ый разряд, кл. т. 0,01), ТТИ-5000А (2-ой разряд, кл. т. 0,02), ТТИ-5000А (2-ой разряд, кл. т. 0,05)) которые отличаются способом подключения вторичных обмоток в зависимости от значения номинального первичного тока.
-
-
Технические характеристики трансформатора тока измерительного лабораторного ТТИ-5000(А):
Параметр Значение ТТИ-5000 (1-ый разряд, кл. т. 0,01) ТТИ-5000 (2-ой разряд, кл. т. 0,02) ТТИ-5000 (2-ой разряд, кл. т. 0,05) ТТИ-5000А (1-ый разряд, кл. т. 0,01) ТТИ-5000А (2-ой разряд, кл. т. 0,02) ТТИ-5000А (2-ой разряд, кл. т. 0,05) Номинальное напряжение, кВ 0,66 Номинальные значения первичного тока, А 1; 1,5; 2; 2,5; 3;, 4; 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000; 2500; 3000; 4000; 5000 Номинальный вторичный ток, А 5 Номинальная вторичная нагрузка при cosφ = 1, ВА 2,5 Номинальная частота, Гц 50 Номинальный класс точности 0,01 0,02 0,05 0,01 0,02 0,05 Разряд 1-ый 2-ой 2-ой 1-ый 2-ой 2-ой Наработка на отказ, час, не менее 50000 Срок службы, лет, не менее 25 Рабочая температура окружающего воздуха, °С от +10 до +35 Рабочая относительная влажность, % от 30 до 80 Габаритные размеры, мм, не более 300x110х270 Масса, кг, не более 11 -
Комплект поставки ТТИ-5000(А)
№ Наименование Количество 1 Трансформатор тока измерительный лабораторный ТТИ-5000(А) в выбранном исполнении 1 2 Кабель длиной 3.5 м для подключения к прибору сравнения 1 3 Руководство по эксплуатации 1 4 Формуляр 1 5 Ударопрочный кейс 1 -
Модификации ТТИ-5000(А)
