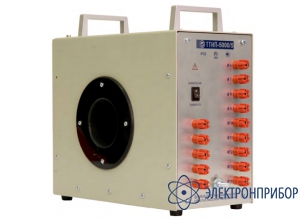

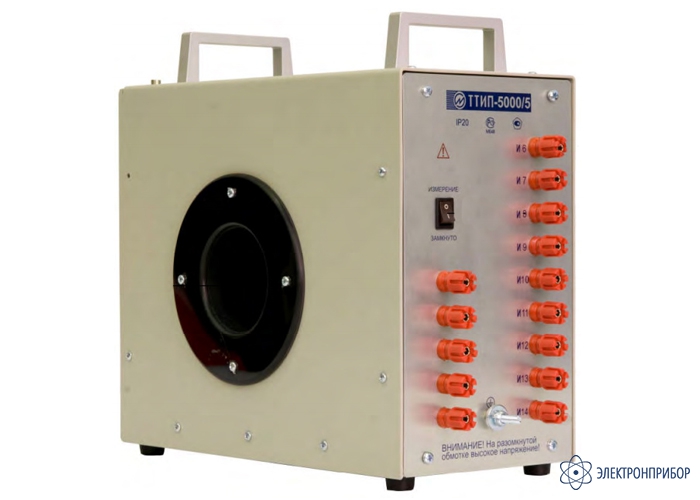

ТТИП-5000/5 — эталонный трансформатор тока измерительный

Код товара: 31974
  • 39854-08

    • Гарантия

      1.5 года

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      39854-08 до 12.10.2029

    • Производитель

      МАРС-ЭНЕРГО, Россия

    Сертификаты

    Назначение эталонного трансформатора тока измерительного ТТИП-5000/5:

    Эталонный трансформатор тока измерительный ТТИП-5000/5 предназначен для использования в качестве рабочего эталона в цепях переменного тока частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно при электрических измерениях и поверке по ГОСТ 8.217–2003 трансформаторов тока классов точности 0,2S и менее точных на местах эксплуатации и в лабораторных условиях.

    Измерительные (эталонные) трансформаторы тока и напряжения расширяют пределы измерения стандартных электроизмерительных приборов за счет уменьшения первичных параметров цепи до значений, оптимальных для подключения измерительных приборов (а также устройств автоматики и реле защиты).

    Данное применение измерительных трансформаторов связано с тем, что напряжение в современных электротехнических установках весьма высокое (от 750 кВ), порождающее токи в десятки килоампер. Измерение таких параметров напрямую было бы не всегда возможно и в любом случае потребовало бы использования громоздких и дорогостоящих электроизмерительных приборов.

    К тому же, измерительные трансформаторы позволяют разделять цепи низшего и высшего напряжения, обеспечивая, во-первых, безопасность работающих, во-вторых - возможность унификации конструкций приборов и реле.

  • Технические характеристики эталонного трансформатора тока измерительного ТТИП-5000/5:

    Параметр Значение
    Класс точности по ГОСТ 23624–2001 0,05
    Номинальные значения первичного тока, I1ном, А 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000
    Номинальное значение вторичного тока, I2ном, А 5
    Номинальное значение напряжения первичной обмотки, кВ 0,66
    Номинальное значение вторичной нагрузки при cos φ = 1, ВА 5
    Габаритные размеры, мм, не более 360 × 170 × 310
    Масса, кг, не более 20
    Наработка на отказ в рабочих условиях применения, ч, не менее 50 000
    Средний срок службы, лет, не менее 25
    Продолжительность непрерывной работы 20 мин
    Продолжительность нерабочего интервала 20 мин
    Испытательные напряжения обмоток 3 кВ

  • Комплект поставки ТТИП-5000/5

    № Наименование Количество
    1. Эталонный трансформатор тока измерительный ТТИП-5000/5 1
    2. Руководство по эксплуатации 1
    3. Упаковка 1
    4. Свидетельство о поверке 1
    5. Провод для подключения вторичных обмоток ТТИП (ВОЭТ) 1
    6. Провод для подключения вторичных обмоток поверяемого ТТ (ВОПТ) 1
    7. Закоротки 3
