Эталонные трансформаторы напряжения
СА910-10 СА911-110 СА911-35 СА920-10 СА921-110 СА921-35

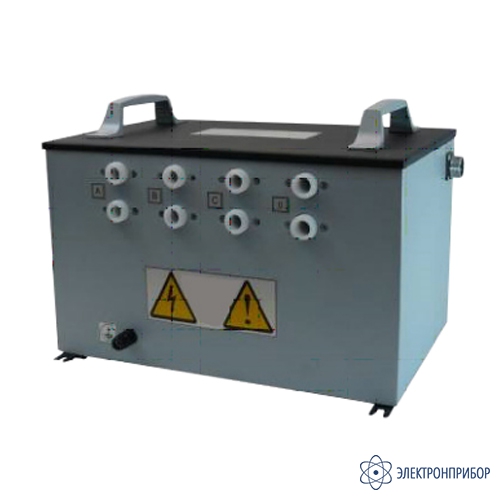

СА910-10 — трансформатор повышающий

Код товара: 33899

  • Назначение трансформатора повышающего СА910-10:

    СА910-10 - это трансформатор повышающий трехфазный сухой, который предназначен для питания измерительной цепи при поверке однофазных и трехфазных ТН с номинальными первичными напряжениями до 10 кВ. СА910-10 используется предприятиями и организациями, осуществляющими поверку и калибровку измерительных трансформаторов напряжения при их разработке, производстве и эксплуатации.

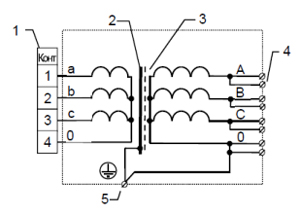

    1 – разъем типа 2РМ «СА3700» для подключения к Пульту управления СА3700, выводы первичной обмотки, обмотка НН;
    2 – магнитопровод;
    3 – экран;
    4 – выводы вторичной обмотки, обмотка ВН;
    5 – вывод корпуса для подключения заземления.

    Рис. 1. Схема трансформатора СА910-10

  • Технические характеристики трансформатора повышающего СА910-10:

    Параметр Значение
    Номинальное первичное напряжение, В 285
    Номинальное вторичное напряжение, кВ 10
    Наибольшее рабочее напряжение, кВ 13,2
    Испытательное напряжение в течение 1 минуты, кВ 15
    Номинальная частота, Гц 50
    Номинальная мощность 1,25
    Мощность в течение 30 мин при ПВ 20%*, кВ·А 2,5
    Кратковременная мощность в течение 2 минут при ПВ 10 %**, кВ·А 5
    Число фаз 3
    Условное обозначение схемы и группы соединения обмоток Ун/Ун-0
    Температура окружающего воздуха, °С 0…40
    Относительная влажность воздуха, % до 80 при температуре 25 °С
    Габаритные размеры, не более, мм 420х260х290
    Масса, не более, кг 39

    Примечание:
    * По истечении 30 минут непрерывной работы СА910-10 необходимо сделать перерыв в работе не менее 120 минут.
    ** По истечении 2 минут непрерывной работы СА910-10 необходимо сделать перерыв в работе не менее 18 минут.

  • Комплект поставки СА910-10

    № Наименование Количество
    1 Трансформатор повышающий СА910-10 1
    2 Кабель высоковольтный КВ3(А) СА920 1
    3 Кабель высоковольтный КВ3(Х) СА920 1
    4 Кабель высоковольтный КВ2(А) СА910-10 1
    5 Кабель высоковольтный КВ2(B) СА910-10 1
    6 Кабель высоковольтный КВ2(C) СА910-10 1
    7 Кабель питания КП1(10Т) СА910-10 1
    8 Кронштейн 1
    9 Паспорт 1
