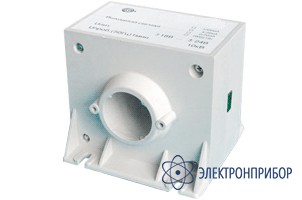

ДТХ-1500 — датчик измерения постоянного и переменного тока

Код товара: 38276

    Назначение датчика измерения постоянного и переменного тока ДТХ-1500

    Датчик (измерительный преобразователь) предназначен для измерения постоянных, переменных и импульсных токов без разрыва цепи.

    Описание датчика измерения постоянного и переменного тока ДТХ-1500

    Датчик состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

    Особенности датчика измерения постоянного и переменного тока ДТХ-1500

    • гальваническая развязка;
    • возможность измерения постоянных и переменных токов;
    • возможность измерения сигналов сложной формы;
    • минимальные электропотребление и масса;
    • минимальные габариты;
    • магнитопровод ненасыщен

  • Технические характеристики датчика измерения постоянного и переменного тока ДТХ-1500

    Параметр Значение
    Диапазон измеряемых токов, А 0...1500
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20 … +80
    Основная приведенная погрешность, не более, % 0,7
    Нелинейность выходной характеристики, не более, % 0,1
    Выходной сигнал при номинальном измеряемом токе, мА * 300
    Коэффициент передачи 1:5000
    Полоса пропускания, Гц 0-50000
    Источник питания, В ±18 ... ±24
    Диаметр отверстия под токовую шину, мм 40
    Габаритные размеры, мм 120х110х106
    Масса, г 800

    * - Имеется возможность комплектования датчиков:
    - стандартным токовым выходом 4-20мА (0/20мА);
    - выходом TRUE-RMS.

  • Комплект поставки ДТХ-1500

    № Наименование Количество
    1. Датчик измерения постоянного и переменного тока ДТХ-1500 1
