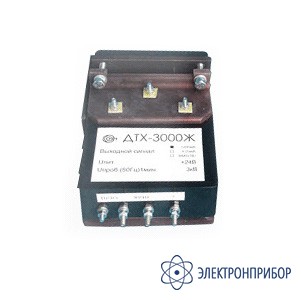

ДТХ-3000Ж — разъемный датчик измерения постоянного и переменного тока

Код товара: 38274

    Описание разъемного датчика измерения постоянного и переменного тока ДТХ-3000Ж:

    Датчики (измерительные преобразователи) являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.

    Датчики состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.

    Особенности разъемного датчика измерения постоянного и переменного тока ДТХ-3000Ж:

    • Магнитопровод не насыщен
    • Разъемный усиленный корпус
    • Отверстие под плоскую токовую шину

  • Технические характеристики разъемного датчика измерения постоянного и переменного тока ДТХ-3000Ж:

    Параметр ДТХ-1000Ж ДТХ-1500Ж ДТХ-3000Ж
    Диапазон измеряемых токов, А 0...1000 0...1500 0...3000
    АЧХ на уровне ± 3 дб, Гц не хуже 0 - 50000
    Выходной ток при нулевом входном токе, мА ± 1 ± 3
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20...+70
    Основная приведенная погрешность, не более, % 2,5
    Выходной сигнал при номинальном измеряемом токе, мА * 200 300 1000
    Полоса пропускания, Гц 0-50000
    Нелинейность выходной характеристики, не более, % 0,1
    Коэффициент передачи 1:5000 1:3000
    Напряжение питания, В ±18 ... ±24 ±24 ... ±36
    Отверстие под токовую шину, мм 10х87
    Элекипмческая прочность изоляции на переменном токе 50 Гц / 1 мин, В 10000
    Сопротивление изоляции в рабочих условиях не менее, МОм 20
    Потребляемая мощность, Вт 5,0 7,5 24
    Габаритные размеры, мм 191х116х66 191х116х82
    Масса, г 500

    По требованию заказчика возможно:
    * - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS (за дополнительную плату). Погрешность датчика в исполнении 4/20 мА увеличивается (уточняйте при заказе).

  • Комплект поставки ДТХ-3000Ж

    № Наименование Количество
    1 Разъемный датчик измерения постоянного и переменного тока ДТХ-3000Ж 1
