ДТХ 400-П, ДТХ-400 П, ДТХ 400 П, ДТХ400-П, ДТХ-400П, ДТХ400П

Трансформаторные датчики тока

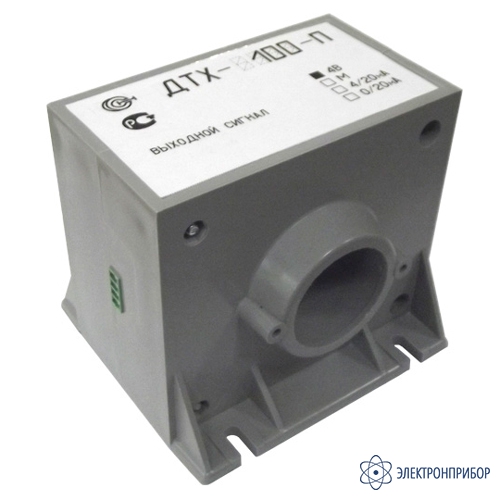

ДТХ-400-П — датчик измерения переменных токов

Код товара: 46746
  • 61699-15

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      61699-15 до 15.10.2025

    Описание датчика измерения переменных токов ДТХ-400-П:

    Преобразователь силы тока измерительный ДТХ-400-П предназначен для преобразования силы переменного токов в цепях, гальванически изолированных от питания и выхода.

    Преобразователь состоит из замкнутого магнитопровода с обмоткой и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователя предусматривает механическое крепление.

    Особенности датчика измерения переменных токов ДТХ-400-П:

    • гальваническая развязка;
    • широкий диапазон измеряемых токов;
    • различные варианты выходного сигнала.

  • Технические характеристики датчика измерения переменных токов ДТХ-400-П:

    Параметр Значение
    ДТХ-100-П ДТХ-200-П ДТХ-300-П ДТХ-400-П ДТХ-500-П ДТХ-600-П
    Диапазон измеряемых токов, А 0...100 0...200 0...300 0...400 0...500 0...600
    Выходной сигнал при номинальном измеряемом токе, В * 4
    Основная погрешность измерения для частоты 50 Гц не более,% 0,4
    Полоса пропускания, Гц 40...10000
    Диапазон рабочих температур,°С 0 ... +70
    Источник питания, В -
    Диаметр отверстия под токовую шину, мм 40
    Габаритные размеры, мм 120х106,5х110
    Масса, г 700

    По требованию заказчика возможно:
    * - Имеется возможность комплектования датчиков:
    - стандартным токовым выходом 4-20 мА (0/20 мА);
    - выходным сигналом, пропорциональным мгновенному значению сигнала на входе.

  • Комплект поставки ДТХ-400-П

    № Наименование Количество
    1 Преобразователь ДТХ-400-П 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
    4 Упаковочная тара 1
