ДТХ50, ДТХ 50

Трансформаторные датчики тока

ДТХ-50 — датчик измерения постоянного и переменного тока

Код товара: 38248

    Назначение датчика измерения постоянного и переменного тока ДТХ-50

    Датчик (измерительный преобразователь) предназначен для измерения постоянных, переменных и импульсных токов без разрыва цепи.

    Описание датчика измерения постоянного и переменного тока ДТХ-50

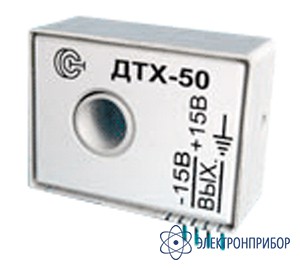

    Датчики состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.

    Основные преимущества датчика измерения постоянного и переменного тока ДТХ-50

    • Гальваническая развязка;
    • Возможность измерения постоянных и переменных токов
    • Минимальные энергопотребление и масса
    • Минимальные габариты
    • Магнитопровод ненасыщен
    • Возможность монтажа на печатную плату

  • Технические характеристики датчика измерения постоянного и переменного тока ДТХ-50

    Параметр Значение
    Диапазон измеряемых токов, А 0...50
    АЧХ на уровне ±3 дб, Гц не хуже 0 - 50000
    Выходной ток при нулевом входном токе, мА ±0,12
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20...+70
    Основная приведенная погрешность, % не более 1
    Нелинейность выходной характеристики, не более, % 0,1
    Выходной сигнал при номинальном измеряемом токе, мА * 25
    Коэффициент передачи 1:2000
    Полоса пропускания, Гц 0-50000
    Источник питания, В ±14, 5 ... ±15,5
    Ток потребления, мА 35
    Электрическая прочность изоляции  на переменном токе 50 Гц/ 1 мин, В 6000
    Сопротивление изоляции в рабочих условиях не менее, МОм 20
    Диаметр отверстия под токовую шину, мм 10
    Габаритные размеры, мм не более 44x33x22
    Масса, г не более 70

    * - Возможно изготовление датчиков с выходом TRUE-RMS или со стандартным токовым выходом 4/20 (0/20) мА (за дополнительную плату). В этом случае они будут выполнены в корпусе ДТХ-T. Погрешность датчика в исполнении 4/20 мА увеличивается (уточняйте при заказе).

  • Комплект поставки ДТХ-50

    № Наименование Количество
    1. Датчик измерения постоянного и переменного тока ДТХ-50 1
