ДТХ500, ДТХ 500

Трансформаторные датчики тока

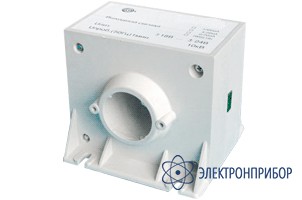

ДТХ-500 — датчик измерения постоянного и переменного тока

Код товара: 38270

    Назначение датчика измерения постоянного и переменного тока ДТХ-500

    Датчик (измерительный преобразователь) предназначен для измерения постоянных, переменных и импульсных токов без разрыва цепи.

    Описание датчика измерения постоянного и переменного тока ДТХ-500

    Датчик состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

    Основные преимущества датчика измерения постоянного и переменного тока ДТХ-500

    • Гальваническая развязка
    • Возможность измерения постоянных и переменных токов
    • Возможность измерения сигналов сложной формы
    • Минимальные электропотребление и масса
    • Минимальные габариты
    • Магнитопровод ненасыщен

  • Технические характеристики датчика измерения постоянного и переменного тока ДТХ-500

    Параметр Значение
    Диапазон измеряемых токов, А 0...500
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20 … +80
    Основная приведенная погрешность, не более, % 0,7
    Нелинейность выходной характеристики, не более, % 0,1
    Выходной сигнал при номинальном измеряемом токе, мА * 100
    Коэффициент передачи 1:5000
    Полоса пропускания, Гц 0-50000
    Источник питания, В ±15 ... ±18
    Диаметр отверстия под токовую шину, мм 40
    Габаритные размеры, мм 120х110х106
    Масса, г 700

    * - Имеется возможность комплектования датчиков:
    - стандартным токовым выходом 4-20мА (0/20мА);
    - выходом TRUE-RMS.

  • Комплект поставки ДТХ-500

    № Наименование Количество
    1. Датчик измерения постоянного и переменного тока ДТХ-300 1
