Трансформаторные датчики тока

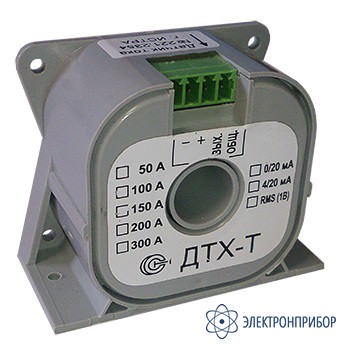

ДТХ-Т — датчик измерения постоянного и переменного тока

Код товара: 38255
  • 5 вариантов исполнения

    • Гарантия

      2 года

    Цена указана за исполнение 46ПИГН.411521.003ТУ (гарантийный срок службы - 24 месяца, гарантийный срок хранения - 18 месяцев). Возможен также заказ в исполнении ПИГН.411521.007ТУ с увеличением стоимости изделия (гарантийный ресурс - 25 000 часов, гарантийный срок хранения - 10 лет).

    Назначение датчика измерения постоянного и переменного тока ДТХ-Т:

    Датчик (измерительный преобразователь) предназначен для измерения постоянных, переменных и импульсных токов без разрыва цепи.

    Описание датчика измерения постоянного и переменного тока ДТХ-Т:

    Датчик состоит из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Включается в разрыв измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

    Особенности датчика измерения постоянного и переменного тока ДТХ-Т:

    • Магнитопровод не насыщен;
    • усиленный корпус - транспортный вариант;
    • увеличенное отверстие под токовую шину;
    • минимальное энергопотребление;
    • возможность крепления на DIN-рейку.

  • Технические характеристики датчика измерения переменных токов ДТХ-Т:

    Параметр Значение
    ДТХ-Т (50А) ДТХ-Т (100А) ДТХ-Т (150А) ДТХ-Т (200А) ДТХ-Т (300А)
    Диапазон измеряемых токов, А 0...50 0...100 0...150 0...200 0...300
    Допустимая перегрузка по измеряемому току, разы 1,5
    Основная приведенная погрешность, не более, % 1
    Нелинейность выходной характеристики, не более, % 0,1
    Выходной сигнал датчика, мА* 25 50 75 50 75
    Полоса пропускания, Гц 0-50000
    Диапазон рабочих температур,°С ±14,5 ... ±15,5
    Диаметр отверстия под токовую шину, мм 14
    Габаритные размеры, мм 70х55х34
    Масса, г Не более 120
    * - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА (за дополнительную плату). Погрешность датчика 4/20 мА увеличивается (уточняйте при заказе).

  • Комплект поставки ДТХ-Т

    № Наименование Количество
    1 Датчик измерения постоянного и переменного тока ДТХ-Т в соответствующей модификации 1
