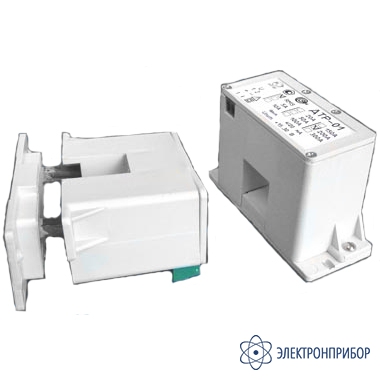

ДТР-01 — разъемный датчик измерения переменного тока

Код товара: 46716
  • 63551-16
    8 вариантов исполнения

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      63551-16 до 28.03.2021

    Описание разъемного датчика измерения переменного тока ДТР-01:

    Разъемные датчики тока ДТР-01 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 5 А до 300 А.

    Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

    Датчик может крепиться на DIN-рейку при помощи промежуточной планки.

    Особенности разъемного датчика измерения переменного тока ДТР-01:

    • гальваническая развязка;
    • минимальные электропотребление и масса;
    • возможность монтажа на токовую шину без остановки производства;
    • магнитопровод ненасыщен;
    • возможность крепления на DIN-рейку.

  • Технические характеристики разъемного датчика измерения переменного тока ДТР-01:

    Параметр Значение
    ДТР-01
    (5А)    		 ДТР-01 (10А) ДТР-01 (20А) ДТР-01 (50А) ДТР-01 (100А) ДТР-01 (150А) ДТР-01 (200А) ДТР-01 (300А)
    Диапазон измеряемых токов, А 0...5 0...10 0...20 0...50 0...100 0...150 0...200 0...300
    АЧХ в пределах 2%, Гц 50-400
    Выходной ток при нулевом входном токе, мА 3,98 - 4,15
    Выходной ток при номинальном входном токе, мА 20
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20 … +80
    Пределы допустимой привиденной погрешности на частоте 50 Гц, % 1
    Нелинейность выходной характеристики, не более, % 0,1
    Выходной сигнал при номинальном измеряемом токе, мА 4/20
    Выходной сигнал при номинальном измеряемом токе, мА 1:4000
    Полоса пропускания, Гц 50
    Источник питания, В 10...30 В
    Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В 5000
    Сопротивление изоляции в рабочих условиях не мене, МОм 20
    Отверстие под токовую шину, мм 19 х 19
    Габаритные размеры, мм 85 х 55 х 35
    Масса, г Не более 200
