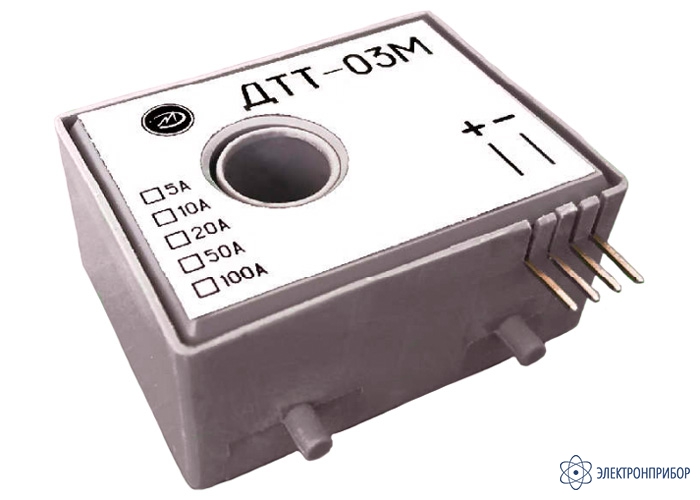

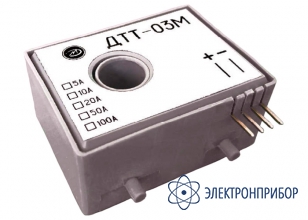

ДТТ-03М (100А) — датчик измерения переменного тока
Код товара: 46712-
Является модификацией ДТТ-03М
Назначение датчика измерения переменного тока ДТТ-03М:
Датчики (измерительные преобразователи) ДТТ-03М предназначены для бесконтактного измерения переменных токов без разрыва цепи.
-
-
Технические характеристики датчика измерения переменных токов ДТТ-03М:
Параметр Значение ДТТ-03М (5А) ДТТ-03М (10А) ДТТ-03М (20А) ДТТ-03М (50А) ДТТ-03М (100А) ДТТ-03М (150А) ДТТ-03М (200А) ДТТ-03М (300А) Диапазон измеряемых токов, А 0...5 0...10 0...20 0...50 0...100 0...150 0...200 0...300 АЧХ в пределах 2%, Гц Не хуже 50-400 Выходной ток при нулевом входном токе, мА 3,98 - 4,15 Выходной ток при номинальном входном токе, мА 20 Пределы допустимой привиденной основной погрешности на частоте 50 Гц, % 0,5 Напряжение питания, В 10...30 В Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В 5000 Диаметр отверстия под токовую шину, мм 10 Выходной сигнал датчика, мА 4/20 Сопротивление изоляции в рабочих условиях не менее, МОм 20 Габаритные размеры, мм 44 х 33 х 22 Масса, г 100 -
Комплект поставки ДТТ-03М (100А)
№ Наименование Количество 1 Датчик измерения переменного тока ДТТ-03М (100А) 1 -
Модификации ДТТ-03М
