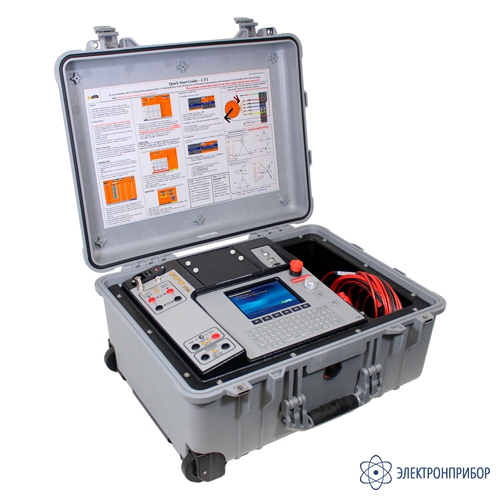

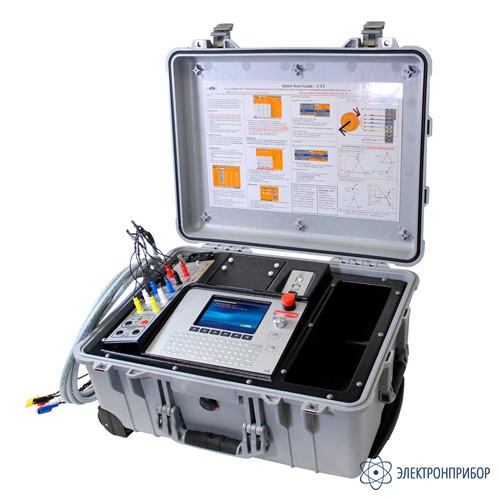

CTTx5 — тестер трансформаторов тока
Код товара: 62932-
-
Гарантия
1 год
-
Производитель
Назначение тестера трансформаторов тока CTTx5:
Тестеры трансформаторов тока серии CTT - это универсальные и ориентированные на пользователя приборы, предназначенные для измерения коэффициента трансформации, сдвига фаз, полярности, уровней точек перегиба на кривых насыщения, сопротивления обмотки, сопротивления изоляции и импеданса нагрузки. Серия предлагает две конфигурации: CTTx2 для ТТ с одним коэффициентом трансформации и CTTx5 для ТТ с несколькими коэффициентами трансформации.
Особенности тестера трансформаторов тока CTTx5:
- Выбор последовательности испытаний;
- Выбор между ручным и автоматическим режимами;
- Смягчение индукции;
- Большая емкость встроенной памяти;
- Полноценная клавиатура и большой дисплей;
- Встроенный термопринтер;

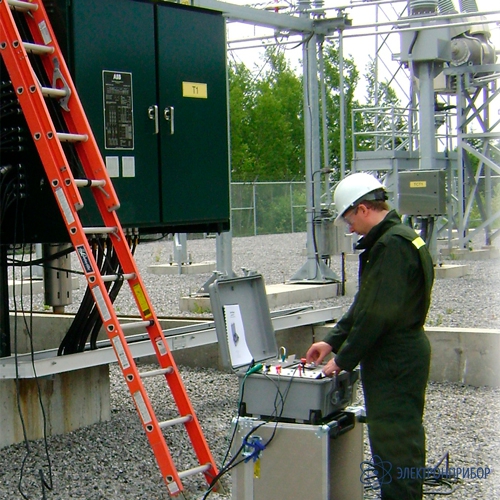

- Лабораторное и полевое применение;
- Испытания под нагрузкой;
- ПО для ПК Report Manage.
Описание тестера трансформаторов тока CTTx5:
Испытания трансформаторов тока еще никогда не были такими простыми. Серия CTT - это хорошо продуманные и высокоточные приборы. Возможность сопоставить результаты полевых испытаний с результатами производителей. Улучшенный дизайн, обеспечивающий простоту использования. Руководство пользователя не является обязательным к прочтению. Испытания применимы для трансформаторов напряжения индуктивного типа.
Гибкое управление данными. Входящее в комплект программное обеспечение Report Manager позволяет оператору в считанные минуты создавать отчеты после испытаний со всеми данными, в том числе с результатами испытаний на нагрузку и кривых насыщения КТ. Необработанные данные доступны для импорта в базу данных.
Всесторонне оснащенный интерфейс. Благодаря интеллектуальной ручке управления, большому высококонтрастному цветному дисплею, интуитивно понятному меню, функциональным кнопкам, полной клавиатуре, термопринтеру и коммуникационным портам, CTTx2 и CTTx5 предлагают полный и простой в использовании интерфейс с очень малой кривой обучения.
Экономьте время. CTTx2 и CTTx5 позволяют создавать и сохранять в памяти планы испытаний для дальнейшего использования, выбирать, какой тест выполняется при каждом нажатии, запускать тест и видеть мгновенные результаты. Все испытания выполняются автоматически всего за несколько минут, испытания еще никогда не были такими простыми.
-
-
Технические характеристики тестера трансформаторов тока CTTx5:
Параметр Значение Мощность 115 В п.т. или 230 В п.т. 50/60 Гц с заземл. нейтралью Номинал предохранителя 15 A или 8 A , 250 В, тип F Выходное напряжение 0-50 В / 0-200 В / 0-600 В @ 2 A;
0-1200 В @ 1.5 A, 0-2000 В @ 1.2 AПоказания напряжения 100 мВ ±0.2%, 1 В ±0.1%, 50 В ±0.1%, 1000 В ±0.1% Показания тока 0 - 1.9999 A СКО ± 0.5% Соотношение и погрешность 0.80 - 1000:1 ± 0.5%;
1000 - 2000:1 ± 0.5%;
2000 - 5000:1 ±1%;
5000 - 10000:1 ±1%Метод измерения ANSI / IEEE C57.13.1, IEC-60044-1 Фазовый угол ±180 градусов / 0.0 - 359,9 градусов ±1 градус Сопротивление обмотки 0-1,9999 Ом ± 1%, 2-19,999 Ом ± 1%2M - 1G-Ом Сопротивление изоляции ± 3% Источник тока 0-20 A при 20 В п.т. продолж. Индикация нагрузки 19.999 A СКО ±1%/19.999 В СКО ±1%/400 ВА/ Z:1мОм-1кОм Хранение данных До 172 файлов с 10 кривыми в каждом файле Планы испытаний До 140 планов испытаний X входы 5 X входов Дисплей Цветной ЖК-дисплей - 120 x 90 мм (4¾ x 3½ дюйма) Принтер 40 символов, 80 мм термобумаги Рабочая температура -10°C - +50°C Подключение к ПК USB, RS-232C, USB-накопитель Карта памяти 100 Мб+ Стандарты EN 61010:2001
EN 61326-1:1997 Класс AРазмеры 46.8 x 35.5 x 19.3 см Вес 24, 94 кг -
Комплект поставки CTTx5
№ Наименование Количество 1 Тестер трансформаторов тока CTTx5 1 -
