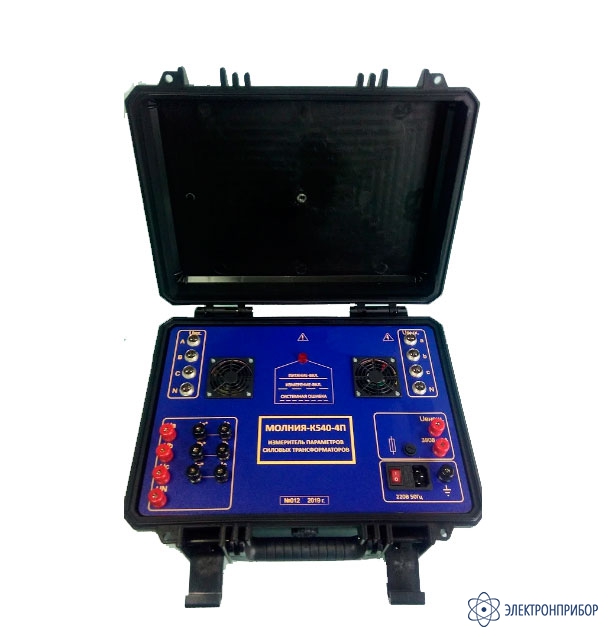

Молния-К540-4П — измеритель параметров силовых трансформаторов

Код товара: 58013
    • Гарантия

      1 год

    Назначение измерителя параметров силовых трансформаторов Молния-К540-4П:

    • Измерение напряжения возбуждения и тока холостого хода, определение потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов. (автоматическая коммутация схемы возбуждения при определении потерь холостого хода при малом напряжении возбуждения предусмотрена только для трансформаторов нулевой и одиннадцатой групп соединений обмоток. Для других групп соединения обмоток подключения необходимо проводить с внешней коммутацией обмоток трансформатора);
    • Измерение напряжения возбуждения и тока короткого замыкания, определение потерь короткого замыкания;
    • Определение коэффициента трансформации;
    • Определение группы соединения обмоток трехфазных и однофазных трансформаторов;
    • В процессе измерения выполняется контроль не синусоидальности и частоты напряжения возбуждения;
    • Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях. Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150.
  • Технические характеристики измерителя параметров силовых трансформаторов Молния-К540-4П:

    Параметр Значение
    Выходные параметры внутреннего источника напряжения
    Диапазон регулировки выходного напряжения, В 0÷30
    Наибольшее значение выходного тока, А 1,0
    Отличие наибольшего и наименьшего линейных напряжений не превышает, % 1
    Режим измерения потерь холостого хода при малом напряжении
    Диапазон регулировки выходного линейного напряжения, В 0÷380
    Наибольшее значение выходного тока, А 0,3
    Параметры трехфазного измерителя напряжения и тока при номинальном
    Диапазон измерения силы переменного тока, А от 0,01 до 10,0
    Предел допускаемой абсолютнойосновной погрешности измерения переменного тока, не более, А 0,002∙Ix+1 е.м.р.
    Диапазон измерения переменного напряжения
    фазное переменное напряжение, В от 10 до 400
    линейное переменное напряжение, В от 10 до 600
    Предел допускаемой абсолютнойосновной погрешности измерения переменного напряжения, не более, В 0,002•Ux+1 е.м.р.
    Диапазон определения активной мощности, без применения трансформатора тока и/или напряжения, Вт от 0,1 до 4000
    Параметры измерителя напряжения и тока при малом напряжении возбуждения от внутреннего источника
    Наименование параметра или характеристики Значение
    Диапазон измерения силы переменного тока, А от 0,01 до 0,3
    Предел допускаемой абсолютнойосновной погрешности измерения переменного тока, не более, А 0,002∙Ix+1 е.м.р.
    Диапазон измерения переменного напряжения
    фазное переменное напряжение, В от 10 до 400
    линейное переменное напряжение, В от 10 до 600
    Предел допускаемой абсолютнойосновной погрешности измерения переменного напряжения, не более, В 0,002•Ux+1 е.м.р.
    Диапазон определения активной мощности, Вт от 0,1 до 100
    Параметры измерителя напряжения и тока при малом напряжении возбуждения от внешнего источника
    Диапазон измерения силы переменного тока, А от 0,01 до 2
    Предел допускаемой абсолютнойосновной погрешности измерения переменного тока, А не более 0,002∙Ix+1 е.м.р.
    Диапазон измерения переменного напряжения
    фазное переменное напряжение, В от 10 до 400
    линейное переменное напряжение, В от 10 до 600
    Предел допускаемой абсолютнойосновной погрешности измерения переменного напряжения, не более, В 0,002•Ux+1 е.м.р.
    Диапазон определения активной мощности, Вт от 0,1 до 700
    Параметры трехфазного измерителя напряжения при определении коэффициента трансформации и группы соединения
    Диапазон измерения входного переменного напряжения
    фазное переменное напряжение, В от 10 до 400
    линейное переменное напряжение, В от 10 до 600
    Предел допускаемой абсолютнойосновной погрешности измерения переменного напряжения, не более, В 0,002•Ux+1 е.м.р.
    Входное сопротивление, не менее, кОм 600
    Диапазон измерения выходного переменного напряжения внутреннего источника
    фазное переменное напряжение, В от 3 до 30
    линейное переменное напряжение, В от 5 до 50
    Предел допускаемой абсолютнойосновной погрешности измерения переменного напряжения, не более, В 0,002•Ux+1 е.м.р.
    Определение группы соединения 0,1,2…11
    Общие данные
    Средняя наработка до отказа (безотказность), не менее, часы 10000
    Межповерочный интервал, не более, месяцы 12
    Габаритные размеры измерителя, мм, не более 400×180×320
    Масса, кг, не более 11
    Нормальные условия применения
    Температура окружающего воздуха, °С 20 ± 5
    Относительная влажность воздуха, % 30 - 80
    Атмосферное давление, кПа (мм. рт. ст.) 84-106 (630-795)
    Напряжение питающей сети переменного тока, В 220 ± 4,4
    Частота питающей сети, Гц 50,0 ± 0,5
    Рабочие условия применения
    Температура окружающего воздуха, °С от +5 до +40
    Относительная влажность воздуха, % до 80 при 30°С
    Атмосферное давление, кПа (мм. рт. ст.) 84-106,7 (630-800)
    Напряжение питающей сети переменного тока, В 220 ± 22
    Частота питающей сети, Гц 50,0 ± 1

    Примечания: IX – измеренное значение силы тока, А;
    UX – измеренное значение напряжения, В;
    е.м.р.- единица младшего разряда.

  • Комплект поставки Молния-К540-4П

    Наименование Количество
    1 Измеритель параметров силовых трансформаторов «МОЛНИЯ-K540-4П» 1
    2 Кабель измерительный (длина 8 м) 8
    3 Сумка для кабелей (Возможна замена на укладочный ящик) 1
    4 Руководство по эксплуатации 1

    Дополнительная комплектация Молния-К540-4П:

    (Поставляется за отдельную плату)

    Наименование
    1 Кабель сетевой
    2 Тара транспортная
    3 USB-флэш-накопитель c OTG кабелем
    4 Планшет или ноутбук
