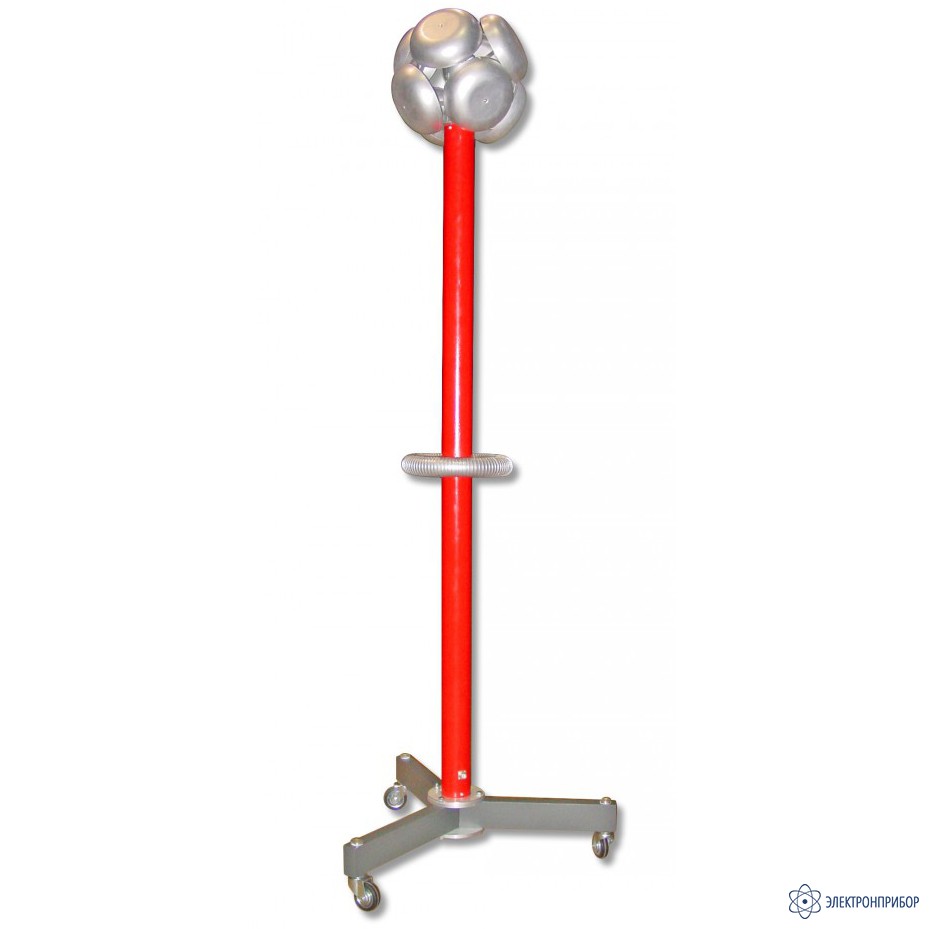

ДН-200 — делитель высокого напряжения 2-200 кВ (рабочий, 1%)

Код товара: 25322
  • 54883-13

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      54883-13 до 23.04.2029

    Назначение делителя высокого напряжения ДН-200:

    Делитель напряжения ДН-200 предназначен для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.

    Делитель напряжения ДН-200 может также применяться для масштабного преобразования высоких импульсных напряжений стандартной коммутационной и грозовой формы , а частотный диапазон преобразуемых высоких напряжений переменного тока может быть расширен от 1 Гц до 20000 Гц.

    Описание делителя высокого напряжения ДН-200:

    Делитель напряжения ДН-200 собран по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из резистивно-емкостных сборок. Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Резистивно-емкостная сборка делителя помещена в диэлектрический корпус. В основании и в верхней крышке корпуса предусмотрены отверстия для охлаждения элементов делителя.

    В плече низкого напряжения установлен разрядник для защиты от перенапряжений.

    Коаксиальный кабель, применяемый для подсоединения к выходу делителя и к измерительному прибору, снабжен байонетными разъемами.

    Емкостно-омический делитель ДН-200 с погрешностью измерений 1%. Может использоваться как с цифровым прибором ИПН-2Э, так и с другими измерительными средствами.

    Делител ДН-200 не имеют заполняющей среды, что обеспечивает простоту и легкость конструкций. Применение современных клеевых и защитных материалов, высокоточных резисторов и конденсаторов, позволили получить высокую механическую и электрическую прочность, отсутствие частичных разрядов и стабильность характеристик делителя в широком диапазоне температур.

    При изменении частоты (в диапазоне от 45 Гц до 2,5 кГц) коэффициент деления делителей соответствует требования ГОСТ 13109-97.

    В диапазоне рабочих температур (+5 ... +40 оС) дополнительная погрешность коэффициента деления Кдел не выходит за пределы 1%.

    Области применения делителя высокого напряжения ДН-200:

    • Измерение высоких напряжений постоянного и переменного тока в лабораторных и полевых условиях при испытаниях электрооборудования;
    • Измерение и запись формы импульсных напряжений (дополнительная опция).

  • Технические характеристики делителя высокого напряжения ДН-200:

    Параметр Значение
    Номинальные коэффициенты деления 500, 1000, 1500, 2000, 3000, 4000
    Диапазон преобразования напряжения постоянного тока , кВ ±(1 ... 200)
    Диапазон преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц (дополнительно по заказу 1 Гц – 20 кГц), кВ (2 ... 200)
    Диапазон (дополнительно по заказу) преобразования напряжений стандартных грозовых и коммутационных импульсов, кВ (6 ... 200)
    Предел допускаемой относительной основной погрешности коэффициента деления при измерении действующих значений напряжения переменного тока номинальной частотой 50 Гц и напряжения постоянного тока, % ± 1,0
    Предел допускаемой относительной дополнительной погрешности коэффициента деления при измерении высоких импульсных напряжений стандартной коммутационной и грозовой формы, или при измерении действующих значений напряжения переменного тока в частотном диапазоне от 1 Гц до 20 кГц, % ± 0,5
    Дополнительная погрешность коэффициента деления делителей для всех видов измеряемых напряжений, обусловленная влиянием температуры окружающего воздуха в диапазоне рабочих температур (+5 ... +40) °С не превышает 50 % от пределов допускаемой относительной основной погрешности
    Время установления рабочего режима измерений, не более, с 60
    Средняя наработка на отказ, не менее, ч 7000
    Средний срок службы, не менее, лет 8
    Масса, не более, кг 30
    Габаритные размеры (высота х диаметр делителя х димаетр опоры), не более, мм 2500 х 85 х 1000
    Нормальные условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    - атмосферное давление, мм рт. ст.
    20 ± 5
    30...80
    630-800
    Рабочие условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    - атмосферное давление, мм рт. ст.    		 5...40
    80 при 25 °С
    630-800

  • Комплект поставки ДН-200

    № Наименование Количество
    1 Делитель напряжения ДН-200 в сборе 1
    2 Кабель измерительный 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
    5 Методика поверки 1
    6 Транспортная тара 1
