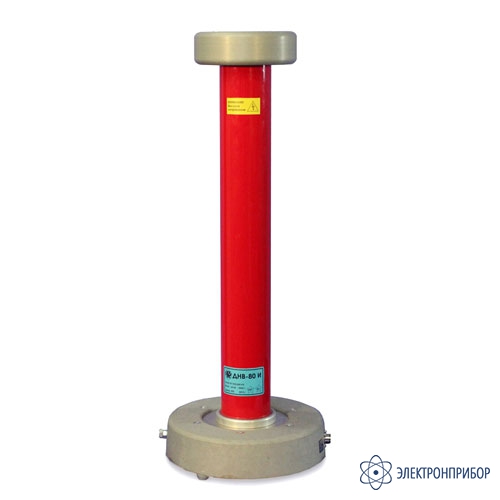

ДНВ-80И — делитель напряжения высоковольтный

Код товара: 47873
  • 53662-13
    2 варианта исполнения

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53662-13 до 06.06.2018

    • Производитель

      НИИЭМП, Россия

    Назначение высоковольтного делителя напряжения ДНВ-80И:

    Делитель напряжений высоковольтный импульсный ДНВ-80И предназначен для преобразования уровня амплитуды напряжения постоянного (до 80 кВ) тока, переменного (до 60 кВ) тока и импульсного (до 160 кВ) тока до уровня, безопасного для последующей обработки, хранения, передачи или дальнейших преобразований измерительного сигнала. Время нарастания импульсного сигнала менее 30 нс.

    ДНВ-80И может использоваться для контроля и регулировки высоковольтных цепей энергоустановок, радиотехнических устройств, электрофизических и рентгеновских установок и другое.

    Описание высоковольтного делителя напряжения ДНВ-80И:

    Конструктивно делители напряжений состоят из высоковольтного и низковольтного плеч. Высоковольтное плечо делителей напряжений собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено кремниевым наполнителем в электроизоляционном корпусе. Низковольтное плечо выполнено в виде основания делителя в металлическом корпусе из стали.

    Для подключения к источнику высокого напряжения в делителях напряжения предусмотрен высоковольтный электрод. Для подключения к средствам измерений (осциллографу, вольтметру и другим) в делителях напряжений предусмотрен кабель соединительный, состоящий из коаксиального кабеля RG-59 (для ДНВ-80И) и коаксиального кабеля RG-214 и фильтра низких частот (для ДНВ-80А).

    Делители имеют модификации: ДНВ-80А и ДНВ-80И, отличающиеся диапазоном рабочих частот и конструкцией соединительного кабеля. Принцип действия делителей напряжений заключается в масштабировании входного напряжения.

  • Технические характеристики высоковольтного делителя напряжения ДНВ-80И:

    Параметр Значение
    ДНВ-80И класс точности 0,25 ДНВ-80И класс точности 0,5
    Диапазон изменения входного напряжения постоянного тока, кВ от 10 до 80
    Диапазон изменения входного напряжения переменного (50 Гц) тока, кВ от 10 до 60
    Диапазон изменения амплитуды входного импульсного напряжения (1,2/50 мкс) тока, кВ от 20 до 160
    Номинальный коэффициент деления 1/5000
    Предел допускаемой основной приведенной погрешности, % ± 0,25 ± 0,5
    Время нарастания переходной характеристики ДН, нс, не более 30
    Входное активное сопротивление, МОм, не менее 270
    Входная емкость, пФ, не более 75
    Диаметр Ø, мм, не более 260
    Высота, мм, не более 690
    Вес, кг, не более 8

  • Комплект поставки ДНВ-80И

    № Наименование Количество
    1 Делитель напряжений высоковольтный импульсный ДНВ-80И в выбранном исполнении 1
    2 Кабель соединительный 1
    3 Руководство по эксплуатации 1
    4 Ящик 1
