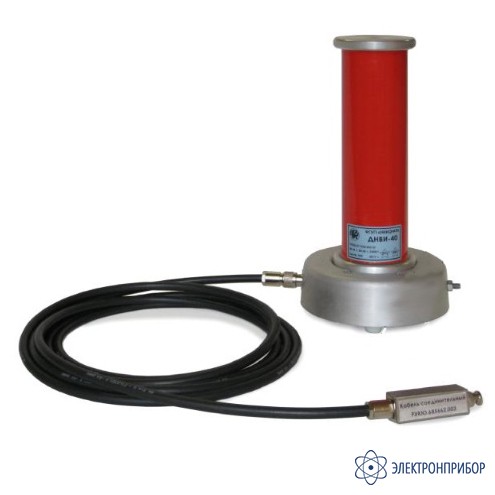

ДНВИ-40 — высоковольтный импульсный делитель напряжений

Код товара: 33430
  • 48981-12

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      48981-12 до 03.02.2027

    • Производитель

      НИИЭМП, Россия

    Сертификаты

    Описание высоковольтного импульсного делителя напряжений ДНВИ-40:

    ДНВИ-40 выполнен по частотно-компенсированной технологии, собран по схеме резистивно-емкостного масштабирующего преобразователя и имеют секционную структуру.

    Принцип действия ДНВИ-40 заключается в масштабировании входного напряжения.

    ДНВИ-40 состоит из высоковольтного и низковольтного плеч. Высоковольтное плечо ДНВИ-40 напряжений собрано из секций последовательно соединенных резисторов, шунтированных электрическими цепями из последовательно соединенных конденсаторов и резисторов, и заполнено кремниевым наполнителем в электроизоляционном корпусе. Низковольтное плечо выполнено в виде основания делителя в металлическом корпусе из стали. Для подключения к источнику высокого напряжения в ДНВИ-40 предусмотрен высоковольтный электрод.

    Для подключения к средствам измерений (осциллографу, вольтметру и т.д.) в ДНВИ-40 предусмотрен кабель соединительный, состоящий из коаксиального кабеля RG-214 и фильтра низких частот.

    Назначение высоковольтного импульсного делителя напряжений ДНВИ-40:

    Высоковольтный импульсный делитель напряжения ДНВИ-40 предназначен для преобразования высоких напряжений до уровня, безопасного для последующей обработки, хранения, передачи измерительного сигнала.

    ДНВИ-40 может использоваться для контроля режимов работы тиристорных и транзисторных компенсаторов реактивной мощности до 200 МВар в энергетических установках; для технического обслуживания, ремонта, наладки, испытаний высоковольтных энергоустановок в лабораторных условиях; а так же для наблюдения и измерения сигналов при производстве и учете электроэнергии.

  • Технические характеристики высоковольтного импульсного делителя напряжений ДНВИ-40:

    Параметр Значение
    Диапазон входных напряжений постоянного тока, кВ От 1 до 40
    Диапазон входных напряжений переменного тока частотой 50 Гц, кВ От 1 до 30
    Диапазон входных напряжений импульсного тока (1.2/50 мкс) тока, кВ От 1 до 100
    Пределы допускаемой основной относительной погрешности измерений напряжений постоянного тока, % ±1
    Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений напряжений переменного тока частотой 50 Гц, % ±1
    Коэффициент деления 2500
    Диапазон рабочих частот, МГц От 0 до 20
    Максимальное значение входного напряжения делителей напряжений (Uвх) в диапазоне рабочих частот более 50 Гц Определяется по формуле Uвх=1,3 / √ƒ х 106, где ƒ - рабочая частота, Гц
    Пределы допускаемой основной относительной погрешности
    измерений среднеквадратических значений напряжений переменного
    тока (%) в диапазоне рабочих частот, Гц
    от 50 до 2·104
    от 2·104 до 106
    от 106 до 2·107



    ±1;
    ±5;
    ±50
    Пределы допускаемой дополнительной относительной погрешности
    коэффициента деления, вызванной изменением температуры
    окружающего воздуха от нормальной до любой температуры
    в пределах рабочих условий применения на каждые 10 ⁰С, %    		 ±1
    Время нарастания переходной характеристики делителей напряжения
    (при воздействии импульса амплитудой до 100 кВ, длительностью
    50 мкс), нс, не более    		 17
    Входной импеданс:
    входная емкость, пФ, не более;
    входное сопротивление, МОм, не менее
    50;
    145
    Выходной импеданс:
    выходная емкость (с кабелем), нФ, не более
    выходное сопротивление (с кабелем), кОм, не более
    108;
    63
    Допускаемая реактивная мощность, вар, не более 500
    Напряжение кондуктивных и излучаемых индустриальных радио-
    помех, создаваемых делителями напряжений, не превышает значений,
    указанных в ГОСТ Р 51318.22    		 Для класса Б
    Делители напряжений устойчивы к радиочастотному электромаг-
    нитному полю в соответствии с ГОСТ Р 51317.4.3    		 Степень жесткости 3 с критерием качества функционирования А при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 1000 МГц
    Делители напряжений устойчивы к воздействию электростатических
    разрядов в соответствии с ГОСТ Р 51317.4.2    		 2 степень жесткости с критерием качества функционирования В при подаче испытательного напряжения методом контактного разряда, 3 степень жесткости с критерием качества функционирования В при подаче испытательного напряжения методом воздушного разряда
    Общие характеристики
    Длина кабеля соединительного с учетом соединителей, м, не менее 5
    Средняя наработка на отказ для рабочих условий применения, ч 20000
    Средний срок службы, лет 10
    Сопротивление защитного заземления между любой доступной для прикосновения точкой металлического основания делителей напряжений и зажимом заземления, Ом, не более 0,1
    Степень защиты оболочки делителей напряжений по ГОСТ 14254 IP40DH
    Категория монтажа (степень загрязнения 1) I
    Электрическая прочность изоляции входных цепей делителей напряжений выдерживает в течение 1 мин испытательное напряжение: постоянного тока;
    переменного тока частотой 50 Гц
    Номинальное напряжение, кВ 40 испытательное напряжение, кВ 59;
    Номинальное напряжение, кВ 30, испытательное напряжение, кВ 48
    Нормальные условия применения:
    температура окружающего воздуха, °С
    относительная влажность воздуха, %
    атмосферное давление, кПа (мм рт. ст.)
    От 15 до 25;
    от 30 до 80;
    от 84 106 (от 630 до 795)
    Рабочие условия применения (климатические воздействия):
    температура окружающего воздуха, °С
    относительная влажность воздуха, %
    атмосферное давление, кПа (мм рт. ст.)
    От 5 до 40;
    90 при 25 °С;
    от 84 до 106,7 (от 630 до 800)
    Предельные условия транспортирования:
    температура окружающего воздуха, °С;
    относительная влажность воздуха, %;
    атмосферное давление, кПа (мм рт. ст.);
    транспортная тряска:
    число ударов в минуту;
    максимальное ускорение, м/с2;
    продолжительность воздействия, ч
    От - 25 до + 55;
    до 95 при 25 °С;
    от 84 до 106,7 (от 630 до 800);

    от 80 до 120;
    30;
    1
    Габаритные размеры (высота, диаметр), мм, не более 360, 180
    Масса, кг, не более 5
    Масса в полной комплектности в транспортной таре, кг, не более 10

  • Комплект поставки ДНВИ-40

    № Наименование Количество
    1 Делитель напряжения высоковольтный импульсный ДНВИ-40 1
    2 Кабель соединительный 1
    3 Руководство по эксплуатации 1
    4 Ящик фанерный 1
