КВЦ-100С-0,25 — киловольтметр

Код товара: 81905
  • Киловольтметр КВЦ-100С-0,25 Киловольтметр КВЦ-100С-0,25

    Назначение киловольтметра КВЦ-100С-0,25:

    Киловольтметры цифровые КВЦ (далее – киловольтметры) предназначены для измерений напряжения постоянного тока, измерений среднеквадратических значений напряжения переменного тока, композитного напряжения и суммарного коэффициента гармонических составляющих напряжения переменного тока промышленной частоты.

    Киловольтметры применяются в качестве контрольно-измерительных приборов при поверках, испытаниях, исследованиях, технического обслуживания, ремонта и наладки различных высоковольтных электроизмерительных приборов, а также примышленного высоковольтного оборудования и энергоустановок. Киловольтметры могут использоваться, как в лабораторных, так и в полевых условиях.

    Киловольтметры выпускаются в 4-х модификациях (исполнениях), которые отличаются конструкцией высоковольтного делителя в составе высоковольтного измерителя напряжения, максимальными значениями измерения напряжения переменного и постоянного тока, пределами допускаемой относительной погрешности измерений.

    Киловольтметры позволяют проводить измерения и испытания с напряжением постоянного и переменного тока от 0,1 до 120 кВ.

    Киловольтметры предназначены для работы при температуре окружающей среды от плюс 10 ºC до плюс 40 ºC и относительной влажности до 80 % при температуре 25 ºC.

    Описание киловольтметра КВЦ-100С-0,25:

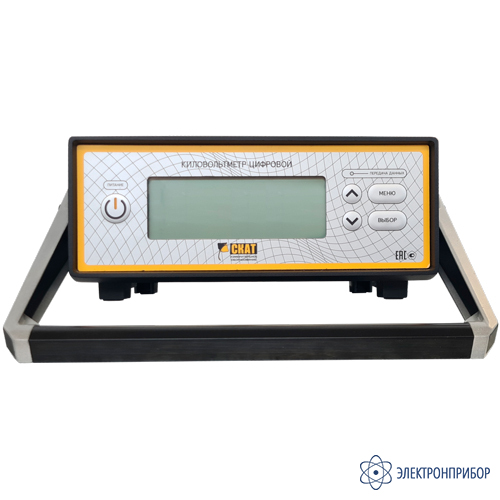

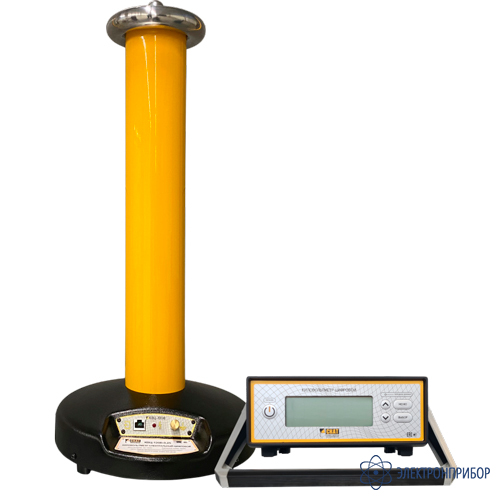

    Киловольтметры представляет собой переносное устройство, состоящее из двух блоков: высоковольтного измерителя напряжения и блока индикации. В КВЦ-100С-0,25 высоковольтный измеритель напряжения – внешний и соединяется с блоком индикации кабелем межблочным из комплекта поставки.

  • Технические характеристики киловольтметра КВЦ-100С-0,25:

    Параметр КВЦ-10С-0,25 КВЦ-70С-0,25 КВЦ-100С-0,25 КВЦ-120С-0,25
    Диапазон измерения среднеквадратических значений напряжения переменного тока частотой 50 Гц, кВ от 0,1 до10 от 1 до 70 от 1 до 100 от 1 до 120
    Диапазон измерений среднеквадратических значений напряжения переменного тока частотой от 40 до 65 Гц, кВ от 0,1 до 10 от 1 до 10
    Диапазон измерения напряжения постоянного тока, кВ от 0,1 до10 от 1 до 70 от 1 до 100 от 1 до 120
    Диапазон измерений частоты переменного тока, Гц от 40 до 65 и/или от 390 до 410
    Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц в диапазоне от 40 до 65 Гц ±0,015
    в диапазоне от 390 до 410 Гц ±0,2
    Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 50 Гц, % ±0,25
    Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой от 40 до 65 Гц, % ±0,25 (в диапазоне от 0,1 до 10 кВ) ±0,25 (в диапазоне от 1 до 10 кВ)
    Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой от 390 до 410 Гц, % ±0,25 (в диапазоне от 0,1 до 10 кВ) ±0,25 (в диапазоне от 1 до 10 кВ)
    Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % ±0,25
    Диапазон измерения суммарного коэффициента гармонических составляющих напряжения, Ku от 0,5 до 30
    Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента гармонических составляющих напряжения Ku(n) < 3 % ±0,15
    Пределы допускаемой относительной погрешности измерения суммарного коэффициента гармонических составляющих напряжения при Ku(n) ≥ 3 % ±5
    Общие характеристики
    Параметры электрического питания номинальное напряжение сети переменного тока, В 220
    номинальная частота сети переменного тока, Гц 50
    Входное сопротивление по постоянному току, МОм 50 ±10 % 300 ±10 % 420±10 % 500 ±10 %
    Потребляемая мощность от сети переменного тока В·А, не более 15
    Габаритные размеры (длина × ширина × высота) высоковольтного измерителя напряжения, мм, не более - 300 × 300 × 650 300 × 300 × 800
    Габаритные размеры (длина × ширина × высота) блока индикации, мм, не более 310 × 280 × 120
    Масса высоковольтного измерителя напряжения, кг, не более - 5,5 6,4
    Масса блока индикации для всех модификаций киловольтметра, кг, не более 3,8
    Условия эксплуатации

    температура окружающей среды, °С

    		 от +5 до +40
    тносительная влажность при температуре +25 ºС, %, не более 80
    атмосферное давление, кПа от 84 до 106
    Средняя наработка на отказ в нормальных условиях применения, ч, не менее 5000
    Средний срок службы, лет, не менее 5

  • Комплект поставки КВЦ-100С-0,25

    № Наименование Количество
    1 Блок индикации 1
    2 Измеритель напряжения высоковольтный 1
    3 Кабель межблочный 4 м 1
    4 Провод заземления 4 м 1
    5 Кабель сетевой 1
    6 Внешнее ПО. USB-накопитель с программным обеспечением 1
    7 Паспорт 1
    8 Руководство по эксплуатации 1
    9 Сумка для хранения и транспортировки 1
