СКВ-100-Н-0,5 — цифровой киловольтметр

Код товара: 62257
  • 82249-21

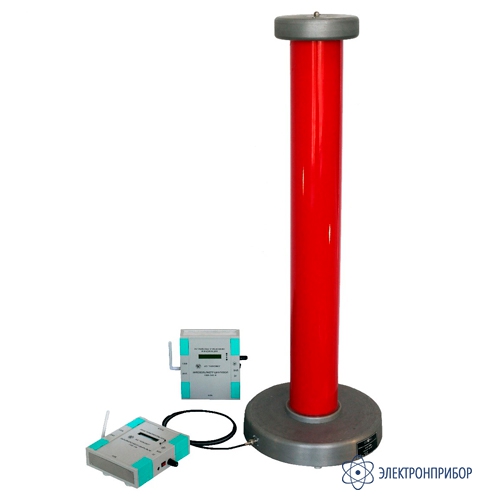

    Цифровой киловольтметр СКВ-100-Н-0,5 Цифровой киловольтметр СКВ-100-Н-0,5
    Является модификацией СКВ-100

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      82249-21 до 16.07.2026

    • Производитель

      НИИЭМП, Россия

    Назначение цифрового киловольтметра СКВ-100:

    Киловольтметр СКВ-100 предназначен для измерений напряжений постоянного тока и действующих значений напряжений переменного тока частотой 50 Гц. Киловольтметр может использоваться для поверки измерительных трансформаторов, киловольтметров, технического обслуживания, ремонта, наладки, испытаний различных энергоустановок, как в лабораторных, так и в полевых условиях.

    Цифровой киловольтметр СКВ-100 выпускается в четырех вариантах исполнения, которые отличаются характеристиками погрешности, размещением органов управления и внешним видом. Условное обозначение киловольтметра состоит из:

    • наименования "Киловольтметр цифровой";
    • обозначения типа киловольтметра "СКВ";
    • обозначения предела измерений напряжений постоянного тока: "2" – до 2 кВ, "10" – до 10 кВ, "20" – до 20 кВ, "40" - до 40 кВ, "80" – до 80 кВ, "100" - до 100 кВ, "140" - до 140 кВ;
    • обозначения вариантов исполнений: "И" - исходный, "Н" - настольный, "Г" - гаджет или "СТ" - стационарный;
    • обозначения класса точности: "0,25" или "0,5";
    • обозначения ТУ.

    Пример условного обозначения киловольтметра с пределом измерений напряжений 40 кВ и в исходном исполнении:
    «Киловольтметр цифровой СКВ-40-И РУКЮ.411116.001 ТУ».

    Описание цифрового киловольтметра СКВ-100:

    В исполнении "И" (исходный) в состав киловольтметра входят:

    • ДНВ с предельным входным напряжением постоянного тока до 2 кВ, 10 кВ, 20 кВ, 40 кВ, 80 кВ, 100 кВ или 140 кВ;
    • блок измерительный (БИ).

    В исполнениях "Г" (гаджет), "Н" (настольный) и "СТ" (стационарный) в состав киловольтметра дополнительно входит устройство управления и индикации (УУИ).

    Устройство управления и индикации позволяет осуществлять обмен с БИ и может поставляться в следующих вариантах исполнения:

    • "Г" – в виде планшета или ПК с установленным ПО обмена с БИ через USB и (или) Bluetooth – интерфейсы;
    • "Н" – блок в виде настольного пластмассового приборного корпуса, по конструктиву аналогичного БИ;
    • "СТ" – в виде металлического приборного конструктива, предназначенного для установки в стойку или стенд.

    Конструктивно ДНВ выполнен в цилиндрическом электроизоляционном корпусе, заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок. БИ и УУИ вариант "Н" выполнены в пластиковом корпусе с разъемами, антенной и ЖК-дисплеем. УУИ вариант "СТ" выполнен в металлическом корпусе с разъемами, антенной и ЖК-дисплеем.

    ДНВ выполняет масштабное преобразование высокого напряжение в низкое. Входной разъем БИ подключается непосредственно к выходному разъему ДНВ. Подключение БИ к ДНВ может осуществляться через штатный измерительный кабель. БИ выполняет измерение, коррекцию, расчет и отображение напряжения на входе ДНВ по его выходному напряжению. С БИ сигнал может передаваться на компьютер со специальным ПО или УУИ по интерфейсу USB или Bluetooth. Электропитание БИ осуществляется от встроенного аккумулятора.

  • Технические характеристики цифрового киловольтметра СКВ-100:

    Модель Вариант исполнения Погрешность
    ВАРИАНТЫ ИСПОЛНЕНИЯ ЦИФРОВОГО КИЛОВОЛЬТМЕТРА СКВ-100
    СКВ-100-И-0,5 исходный ± 0,5%
    СКВ-100-И-0,25 исходный ± 0,25%
    СКВ-100-Н-0,5 настольный ± 0,5%
    СКВ-100-Н-0,25 настольный ± 0,25%
    СКВ-100-СТ-0,5 стационарный ± 0,5%
    СКВ-100-СТ-0,25 стационарный ± 0,25%
    СКВ-100-Г-0,5 гаджет ± 0,5%
    СКВ-100-Г-0,25 гаджет ± 0,25%
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Параметр Значение
    Диапазон измерений напряжений постоянного тока, кВ от 1 до 100
    Диапазон измерений напряжения переменного тока, кВ от 1 до 70
    Пределы допускаемой относительной погрешности измерений напряжения постоянного и переменного тока, % ±(0,25+0,125 х [(Uп/Uх)-1])*
    или
    ±(0,5+0,25 х [(Uп/Uх)-1])*
    Номинальная частота переменного тока, Гц 50
    Условия применения:
    - температура окружающей среды, °С
    - относительная влажность, %
    - атмосферное давление, кПа
    от +15 до +25
    от 10 до 80
    от 84 до 106
    Габаритные размеры ДНВ-100А (В×Д×Г), мм, не более 740 х 250 х 290
    Габаритные размеры блока измерительного (В×Ш×Г, без учета антенны), мм, не более 55 х 205 х 200
    Габаритные размеры УУИ (В×Ш×Г, без учета антенны), мм, не более
    - в исполнении «Н»
    - в исполнении «СТ»
    55 х 205 х 200
    180 х 240 х 210
    Габаритные размеры в полной комплектации в транспортной таре (В×Ш×Г), мм, не более 410 х 880 х 260
    Масса ДНВ-100А, кг, не более 10,0
    Масса блока измерительного, кг, не более 1,5
    Масса УУИ, кг, не более
    - в исполнении «Н»
    - в исполнении «СТ»
    1,5
    3,0
    Масса в полной комплектации в транспортной таре, кг, не более 25,0

    Примечание: * Uп - предельное значение диапазона измерений напряжения; Ux – измеренное значение напряжения.

  • Комплект поставки СКВ-100-Н-0,5

    № Наименование Количество
    1 Делитель напряжения высоковольтный ДНВ-100А       1
    2 Блок измерительный РУКЮ.411116.008 (с антенной и адаптером BNC) 1
    3 Зарядное устройство 1
    4 Кабель интерфейсный USB 2.0 (длина до 1,8 м) 1
    5 Кабель измерительный РУКЮ 685641.031 (длина до 5 м) * 1
    6 Провод заземления (длиной 2 м) РУКЮ.685666.002 2
    7 USB-флэш  РУКЮ.00 464 с Руководством по эксплуатации киловольтметров СКВ РУКЮ 411116.001РЭ и ПО для USB и Bluetooth – интерфейсов, а также для ОС Windows и Android 1
    8 Устройство управления и индикации в исполнении "Н" РУКЮ 464425.001 (с антенной) 1
    9 Руководство по эксплуатации 1
    10 Ящик упаковочный 1

    * Основным является непосредственное подключение выходного (низковольтного) разъёма ДНВ к входному измерительному разъему БИ. Допускается соединение выходного разъема ДНВ и измерительного разъема БИ через кабель измерительный РУКЮ 685641.031 длинной до 5 м, но при этом возможно увеличение погрешности измерений напряжений на переменном токе 50 Гц.
